EC200NCNAA-N05-SNNSA

产品分类: 射频模块
产品描述: 10Mbps 3.4V~4.5V 不含天线 LCC 32mm*29mm*2.4mm
供应商型号: 14M-EC200NCNAA-N05-SNNSA
供应商: 云汉优选
标准整包数: 1

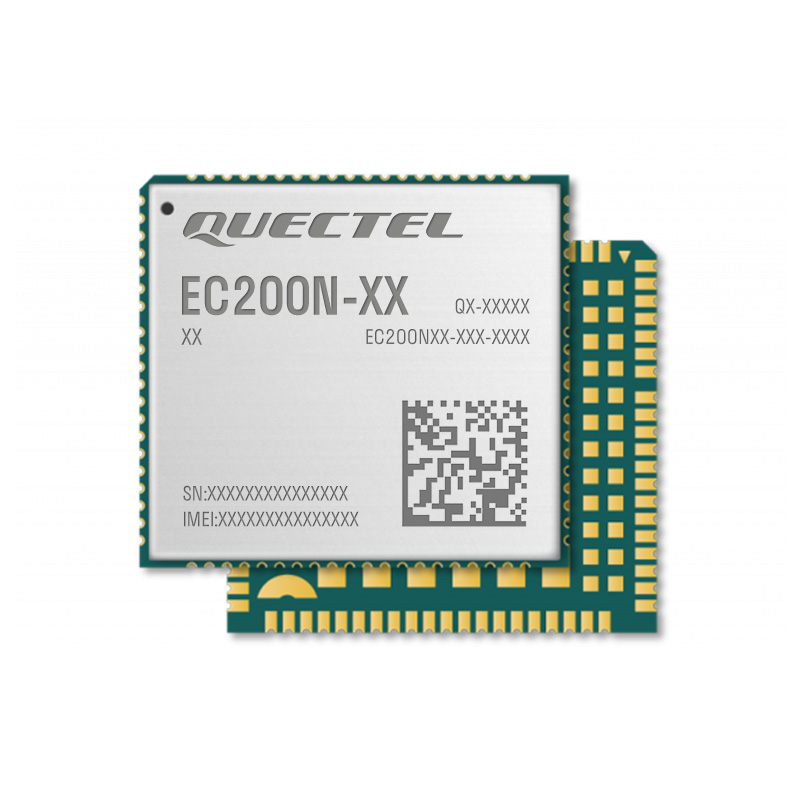

QUECTEL/上海移远通信 射频模块 EC200NCNAA-N05-SNNSA

EC200NCNAA-N05-SNNSA概述

    Quectel EC200N-CN LTE Cat 1模块技术手册解析

    产品简介


    Quectel EC200N-CN是一款由上海移远通信技术股份有限公司专为M2M(机器对机器通信)和IoT(物联网)领域设计的LTE Cat 1无线通信模块。该模块提供最高10 Mbps的下行速率和5 Mbps的上行速率,具有极高的性价比。EC200N-CN不仅具备优秀的通信能力,还拥有出色的封装兼容性及先进的制造工艺,使其适用于OTT、CPE、路由器、数据卡、平板电脑、安防及工业级PDA等广泛的应用场景。

    技术参数


    - 通信能力
    - 下行速率: 最高10 Mbps
    - 上行速率: 最高5 Mbps
    - 频段:
    - LTE-FDD: B1/B3/B5/B8
    - LTE-TDD: B34/B38/B39/B40/B41
    - GSM/EDGE: 支持
    - 工作温度: -35°C ~ +75°C
    - 扩展温度: -40°C ~ +85°C
    - 物理特性
    - 封装: LCC
    - 模块尺寸: 29.0 mm × 32.0 mm × 2.4 mm
    - 重量: 约3.9 g
    - 电源特性
    - 供电电压: 3.4~4.5 V,典型值3.8 V
    - 功耗:
    - 关机: 20 μA
    - 休眠: 0.8 mA
    - 空闲: 16.8 mA

    产品特点和优势


    1. 高度兼容性: EC200N-CN在封装上兼容移远通信其他多款模块,如EC200S系列、EC200T系列等,可以方便地实现不同网络之间的无缝切换。
    2. 高性价比: 提供较高的数据传输速率和广泛的适用性,非常适合于对成本敏感但需要较高通信性能的应用场景。
    3. 优秀的制造工艺: 采用镭雕工艺,不仅外观美观且金属质感强烈,散热效果好,适应自动化生产的需求。
    4. 丰富的软件支持: 内置多种网络协议并支持多种驱动和软件功能,能够运行于各种主流操作系统(如Windows、Linux、Android等)。
    5. 强大功能: 支持DFOTA远程在线升级、QuecLocator定位功能、音频编解码、DTMF等高级功能。

    应用案例和使用建议


    - 应用场景:
    - 路由器: 用于家庭或企业路由器,提供稳定的无线连接。
    - CPE (Customer Premises Equipment): 适用于各类客户驻地设备,满足多样化的联网需求。
    - 安防系统: 在监控系统中作为视频流传输模块,确保实时监控效果。

    - 使用建议:
    - 在部署时,确保模块与外部组件(如天线、电源)的正确连接,避免信号干扰。
    - 根据具体应用场景选择合适的频段配置,以获得最佳通信效果。
    - 在使用过程中定期更新固件,以保持系统稳定性和安全性。

    兼容性和支持


    - 兼容性:
    - 与EC200S、EC200T、EC25、EC21、EC20 R2.1、EC20-CN、EG21-G、EG25-G等模块兼容。
    - 认证和支持:
    - 通过了中国的电信入库认证、SRRC/NAL/CCC认证及WHQL认证。
    - 提供USB转串口驱动、RIL驱动、USB RNDIS驱动、USB ECM驱动等多种驱动支持。

    常见问题与解决方案


    1. 无法连接到网络
    - 检查天线连接是否正常,确认SIM卡已正确安装且网络信号良好。
    2. 通信不稳定
    - 确认是否启用了增强型AT命令,并检查设置是否符合预期。
    3. 电源管理异常
    - 检查供电电压是否符合要求,检查是否存在电源波动或短路。

    总结和推荐


    Quectel EC200N-CN模块凭借其高性价比、广泛的适用性和丰富的软件支持,在M2M和IoT领域中表现出色。其优越的兼容性及强大的功能使得它成为众多应用场景中的理想选择。总体来看,我们强烈推荐此模块给对通信性能和成本效益有较高要求的应用场景。

EC200NCNAA-N05-SNNSA参数

参数
频段 -
工作电压 3.4V~4.5V
灵敏度 -
调制方式 -
发射功率 -
天线形式 不含天线
发射电流 -
功耗 -
数据速率 10Mbps
接收电流 -
芯片平台 -
长*宽*高 32mm*29mm*2.4mm
通用封装 LCC

EC200NCNAA-N05-SNNSA厂商介绍

QUECTEL(上海移远通信技术股份有限公司)是全球领先的物联网模组供应商,专注于无线通信模组的研发、生产和销售。公司主营产品包括2G、3G、4G、5G、NB-IoT、LoRa、GNSS等无线通信模组,广泛应用于车载运输、智慧能源、智能城市、智能安防、无线支付、工业物联网等多个领域。

QUECTEL的优势在于:
1. 技术领先:拥有强大的研发团队,持续推出高性能、低功耗、高集成度的无线通信模组。
2. 产品丰富:提供多种无线通信技术解决方案,满足不同行业和应用场景的需求。
3. 品质可靠:严格遵循国际质量标准,产品经过多重测试和认证,确保稳定可靠的性能。
4. 服务完善:提供全方位的技术支持和定制化服务,帮助客户快速实现产品开发和市场推广。
5. 市场认可:凭借卓越的产品和服务质量,QUECTEL赢得了全球客户的信赖和支持,市场份额持续增长。

EC200NCNAA-N05-SNNSA数据手册

厂牌 PDF简要描述 下载
QUECTEL/上海移远通信 射频模块 QUECTEL/上海移远通信 EC200NCNAA-N05-SNNSA EC200NCNAA-N05-SNNSA数据手册

EC200NCNAA-N05-SNNSA封装设计

查看详情并下载
Symbol
Footprint
3D Model
