LBT12C-400_BD

产品分类: 射频模块
产品描述:
供应商型号: 14M-LBT12C-400_BD
供应商: 云汉优选
标准整包数: 1

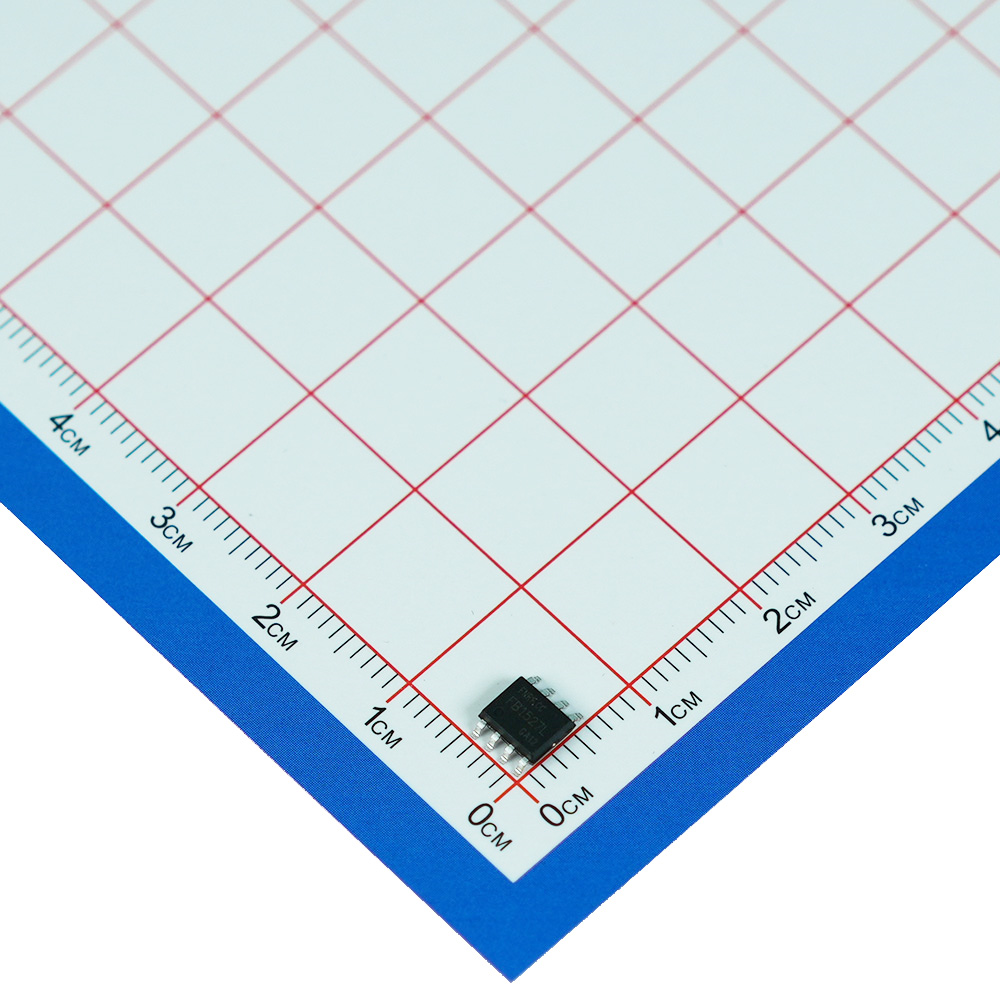

FENGNIAORF/深圳蜂鸟无线 射频模块 LBT12C-400_BD

LBT12C-400_BD概述

    # LBT12C&M 无线发射芯片技术手册

    产品简介


    LBT12C&M是一款专为无线遥控系统设计的高性能发射芯片,其工作频率范围为300MHz到450MHz。该芯片通过集成先进的FB1527数字编码技术,能够提供高达百万组的独特地址码,大大降低重码现象。LBT12C&M芯片广泛应用于家电家居控制、物联网设备以及各种无线遥控系统中,具备出色的可靠性和广泛的适应性。

    技术参数


    工作条件
    - 电压范围:2.2V至3.6V(典型值为3V)
    - 发射功率:13dBm
    - 工作温度范围:-20°C 至 70°C
    - 存储温度范围:-40°C 至 125°C
    - ESD等级:2kV
    电气特性
    - 操作电流:315MHz 下 10mA,433.92MHz 下 10mA
    - 待机电流:315MHz/433.92MHz 下均小于1μA
    - 频率范围:300MHz 至 450MHz
    - 输出功率:13dBm(315MHz/433.92MHz)
    引脚定义
    | 管脚编号 | 管脚名称 | 功能描述 |
    |
    | 1 | PA | 无线信号输出 |
    | 2 | GND | 电源地 |
    | 3 | XTLI | 晶振输入 |
    | 4 | VDD | 电源正(2.2V至3.6V) |
    | 5 | K0 | 按键脚(内部上拉) |
    | ... | ... | ... |
    | 8 | LED | 指示灯 |

    产品特点和优势


    - 超低功耗:待机电流小于1μA,保证长时间电池供电的稳定性。
    - 集成度高:内置FB1527数字编码,减少外部电路设计复杂度。
    - 可靠性高:通过FCC/CE认证,支持百万组地址码。
    - 灵活性强:适用于多种无线遥控应用,支持多达45个按键。

    应用案例和使用建议


    应用案例
    LBT12C&M广泛应用于家庭自动化控制系统中,例如智能窗帘控制器、无线门锁系统等。此外,它还常用于各类物联网设备的远程控制。
    使用建议
    1. 合理选择天线:不同类型的天线会影响无线传输的距离和效果,建议根据具体应用环境选择合适的天线。
    2. 精准匹配电路:在接入LBT12C&M前,确保外接电路元件如晶振、电阻、电容等正确匹配,以满足发射芯片的最佳工作状态。
    3. 考虑环境因素:实际应用中需考虑到PCB布局、外壳材质等因素对信号的影响。

    兼容性和支持


    LBT12C&M发射芯片与其他同频段的接收模块具有良好的兼容性,支持标准的无线通信协议。厂商提供了详尽的技术文档和开发工具支持,帮助用户进行快速的产品开发和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 天线无法正常连接 | 确认天线类型是否符合要求,检查焊点是否牢固。 |
    | 接收端无法识别信号 | 检查编码格式是否一致,确保外接电路匹配正确。 |
    | 信号强度不足 | 尝试更换更高增益的天线,优化电路匹配参数。 |

    总结和推荐


    LBT12C&M无线发射芯片凭借其超低功耗、高集成度和强大的可靠性,在众多无线遥控应用场景中展现出卓越性能。无论是智能家居、工业自动化还是消费电子产品,这款芯片都是理想的选择。结合高效的开发工具和支持服务,用户可以轻松实现无线遥控系统的高效部署。
    综上所述,强烈推荐使用LBT12C&M无线发射芯片,以确保您的项目能够稳定、可靠地运行。

LBT12C-400_BD参数

参数
发射功率 -
工作电压 -
功耗 -
天线形式 -
灵敏度 -
发射电流 -
频段 -
芯片平台 -
接收电流 -
调制方式 -
数据速率 -

LBT12C-400_BD厂商介绍

fengniaoRF是一家专注于射频(RF)和微波领域的高科技公司。公司主营产品包括射频放大器、射频混频器、射频开关、射频滤波器、射频衰减器、射频电缆组件等。这些产品广泛应用于通信、**、****、****、医疗设备、测试测量等多个领域。

fengniaoRF的优势在于:

1. 技术领先:公司拥有一支经验丰富的研发团队,不断推出性能优越的新产品,满足市场需求。

2. 品质可靠:公司严格遵循国际质量管理体系,确保产品质量稳定可靠。

3. 定制服务:公司可根据客户需求,提供定制化的产品解决方案。

4. 快速响应:公司具备快速响应市场变化的能力,及时为客户提供技术支持和服务。

5. 价格合理:公司通过规模化生产和优化供应链管理,为客户提供具有竞争力的价格。

总之,fengniaoRF凭借其技术优势、品质保证、定制服务和快速响应,为客户提供优质的射频和微波产品,助力客户在各自领域取得成功。

LBT12C-400_BD数据手册

厂牌 PDF简要描述 下载
FENGNIAORF/深圳蜂鸟无线 射频模块 FENGNIAORF/深圳蜂鸟无线 LBT12C-400_BD LBT12C-400_BD数据手册

LBT12C-400_BD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.39
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.39
