A09-F8NF-M

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL

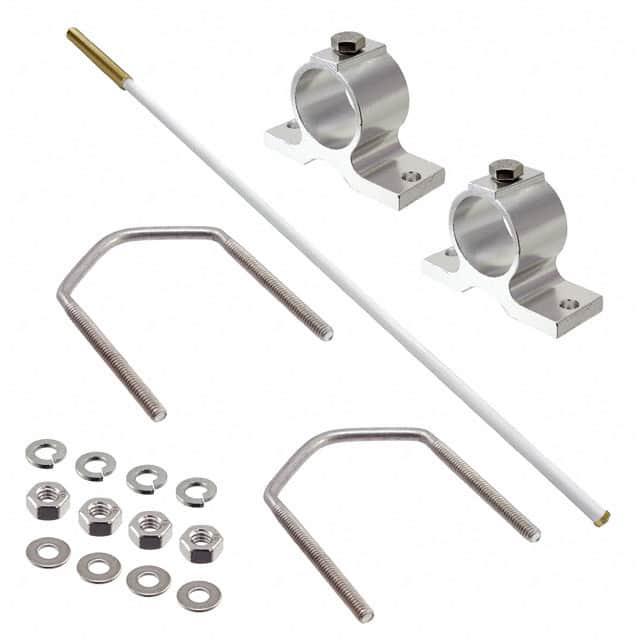

产品描述: Whip,Straight 支架安装
供应商型号: SYE-A09-F8NF-M
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 射频模块 A09-F8NF-M

A09-F8NF-M概述

    电子元器件产品技术手册:天线系列

    1. 产品简介


    本产品线涵盖了三种主要频段的天线:868 MHz、900 MHz 和 2.4 GHz。这些天线广泛应用于物联网(IoT)、工业自动化、远程监控、智能设备和无线通信等领域。每种天线均设计为满足特定频率需求,同时提供不同的连接方式和安装选项以适应不同应用场景。

    2. 技术参数


    以下列出了各型号天线的关键技术参数:
    | 频段 | 型号编号 | 天线类型 | 增益 (dBi) | 连接器接口 | 特殊功能 |
    |
    | 868 MHz | A08-HASM-560 | 半波偶极子 | 2.1 | RPSMA 男性头 | 可弯曲 |
    | 900 MHz | A09-HASM-675 | 半波偶极子 | 2.1 | RPSMA 女性头 | 可弯曲 |
    | 900 MHz | A09-HSM-7 | 半波偶极子 | 2.1 | RPTNC 男性头 | - |
    | 900 MHz | A09-HABMM-P5I | 半波偶极子 | 2 | MMCX 男性头 | 可弯曲 |
    | 900 MHz | A09-Y8NF | 定向天线 | 8.1 | N 女性头 | - |
    | 900 MHz | A09-Y11NF | 定向天线 | 11.1 | N 女性头 | - |
    | 900 MHz | A09-Y15TM-P10I | 定向天线 | 15 | RPTNC 男性头 | 带壁挂支架 |
    | 900 MHz | A09-F2NF-M | 基站天线 | 2.1 | N 女性头 | 玻璃纤维材质 |
    | 900 MHz | A09-F5NF-M | 基站天线 | 5.1 | N 女性头 | 玻璃纤维材质 |
    | 900 MHz | A09-F8NF-M | 基站天线 | 8.1 | N 女性头 | 玻璃纤维材质 |
    | 2.4 GHz | A24-HASM-450 | 半波偶极子 | 2.1 | RPSMA 女性头 | 可弯曲 |
    | 2.4 GHz | A24-HABUF-P5I | 半波偶极子 | 2.1 | U.FL 女性头 | 可弯曲 |
    | 2.4 GHz | A24-HABMM-P5I | 半波偶极子 | 2.1 | MMCX 男性头 | 可弯曲 |
    注:以上信息为北美及国际市场的对应型号。

    3. 产品特点和优势


    - 广泛的频段覆盖:支持 868 MHz、900 MHz 和 2.4 GHz,适用于多种无线通信协议(如 LoRa、Zigbee 和 Wi-Fi)。
    - 高增益和方向性选择:定向天线提供更高的信号强度,而基站天线适合固定安装需求。
    - 多样化的连接器类型:提供 RPSMA、MMCX、N 女性头等多种连接器,方便集成到不同设备中。
    - 可弯曲设计:部分型号支持灵活安装,提升适应性。
    - 耐用材料:定向天线和基站天线采用玻璃纤维材质,具有优异的耐候性。

    4. 应用案例和使用建议


    - 远程传感器监测:使用 900 MHz 的定向天线(如 A09-Y11NF),可提高信号传输距离和稳定性。
    - 工业设备联网:选用 A09-F5NF-M 基站天线,以增强信号覆盖范围并减少干扰。
    - 智能家居网关:A24-HASM-450 的半波偶极子天线适合紧凑型设备,能轻松集成到路由器或接入点中。
    - 使用建议:确保天线与发射源之间无障碍物,避免金属物体遮挡;安装时根据场景选择合适的增益和方向性天线。

    5. 兼容性和支持


    - 兼容性:所有天线均支持标准连接器,易于与市面上主流的无线模块和设备兼容。
    - 厂商支持:提供技术文档下载、在线客服和技术培训服务,帮助客户快速部署和调试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 天线信号弱 | 检查安装位置是否受阻挡,更换更高增益天线。 |
    | 连接不稳定 | 确认连接器接口匹配,检查接触是否良好。 |
    | 天线无法正常工作 | 检查设备频率范围是否与天线一致。 |

    7. 总结和推荐


    总结:该天线系列产品在设计上注重灵活性和适用性,提供了多种频段和类型的天线以满足不同的应用场景。通过优秀的增益表现和兼容性,该产品在市场上具备较强的竞争优势。
    推荐:强烈推荐在需要高性能无线连接的场景中使用,尤其是对信号强度和稳定性要求较高的场合。无论是工业自动化还是消费类电子产品,这套天线系列都能提供可靠的解决方案。

A09-F8NF-M参数

参数
芯片平台 -
功耗 -
发射电流 -
频段 -
调制方式 -
天线形式 Whip,Straight
接收电流 -
数据速率 -
工作电压 -
灵敏度 -
发射功率 -
安装方式 支架安装
零件状态 在售
包装方式 散装

A09-F8NF-M厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

A09-F8NF-M数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL A09-F8NF-M A09-F8NF-M数据手册

A09-F8NF-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
