MW5U10-B

产品分类: 射频模块
产品描述: ‘-3db 波束角:120°x 120°工作电流:75uA(典型值)产品尺寸:20 x 20mm运动感应距离:6-10m(壁装)
供应商型号: MW5U10-B
供应商: 国内现货
标准整包数: 1
MW-RANGE/深圳睿界 射频模块 MW5U10-B

MW5U10-B概述

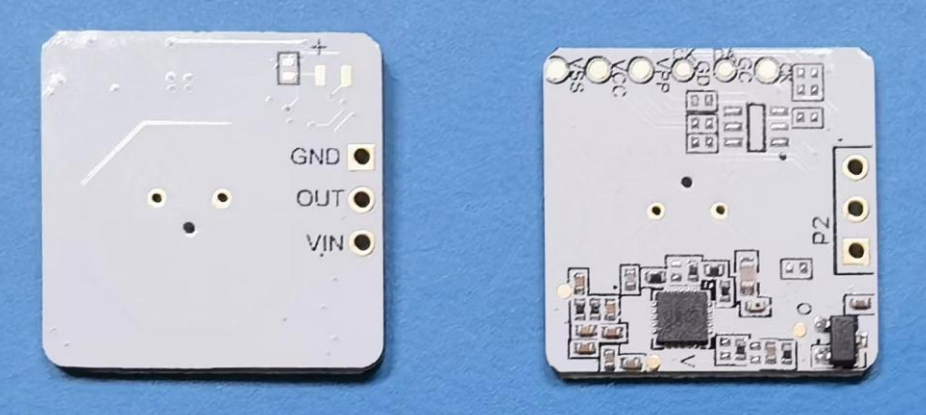

    # MW5U10-B 微波感应雷达模块技术手册

    1. 产品简介


    1.1 产品类型
    MW5U10-B 是一款微波感应雷达模块,采用专业的 5.8GHz 雷达芯片。该模块主要用于检测运动目标,并通过多种数字信号处理算法来增强干扰抑制能力。
    1.2 主要功能
    - 运动检测:可检测到走路、小跑、快跑、转圈、跳高等多种运动形式。
    1.3 应用领域
    - 照明、安防、家居、家电、IOT 物联网设备等需要检测人体微动和运动的行业领域。

    2. 技术参数


    | 参数项 | 最小值 | 典型值 | 最大值 | 单位 | 说明 |
    |
    | 发射功率 | -4 | - | - | dBm
    | 波束角度 | 120 | - | 120 | ° | @-3dB |
    | 工作频率 | 5725 | 5875 | - | MHz | ISM 频段 |
    | 运动感应距离 | 6 | 8 | 10 | m | 壁装:和距离/灵敏度配置相关 |
    | 感应半径 | 2 | 3 | 4 | m | 顶装:3m高度/距离/灵敏度配置有关 |
    | 延时时间 | 2 | 30 | 3600 | s | 软硬件可调 |
    | 光敏阈值 | - | 10 | - | Lux | 软硬件可调 |
    | 工作电压 | 4.5 | 5 | 12 | V | LDO耐压18V |
    | 工作电流 | 55 | 75 | 100 | uA
    | 工作温度 | -25 | - | 85 | ℃
    | 存储温度 | -40 | - | 125 | ℃
    | 工作湿度 | 5 | - | 95 | %RH

    3. 产品特点和优势


    3.1 干扰抑制能力强
    - 可避开同频干扰,支持密集使用。
    - 支持多种数字信号处理算法,抑制工频杂波及高次谐波干扰、突发干扰。
    - 有效过滤部分窗帘、风扇、空调等干扰物。
    3.2 高性能天线
    - 优化设计的平面微带天线,具有高增益、低旁瓣和较少后向辐射特点。
    3.3 穿透性强
    - 可穿透玻璃、塑料、衣服、棉被、陶瓷、薄木板等材料。
    3.4 超低功耗
    - 平均功耗电流仅为 75uA,非常适合电池供电。
    3.5 参数灵活配置
    - 可通过串口灵活配置感应距离、发射功率、输出延迟时间、I/O 开关和 PWM 控制信号输出模式、光感等参数。
    3.6 可靠性高
    - 感应目标灵敏度高且可靠性强,批量生产一致性好。
    3.7 不受环境影响
    - 不受雪、雾霾、温湿度、灰尘、光线、噪音等环境因素影响。

    4. 应用案例和使用建议


    4.1 应用案例
    - 照明:当有人进入房间时自动开启照明,离开时自动关闭。
    - 安防:在家用或商用场所检测人员入侵,触发报警系统。
    - 智能家居:实现智能安防、智能照明等功能。
    4.2 使用建议
    - 合理安装位置:推荐顶装高度不超过4.5m。
    - 避免遮挡物:天线正面应避免有金属材质的物体,可有塑料、玻璃、木板等穿透的遮挡物,但不要紧贴天线。
    - 注意电源稳定性:确保供电电源稳定,纹波小于50mV,并且有大于60mA的电流输出能力。
    - OUT引脚驱动方式:建议使用隔离间接驱动方式,以避免电压波动引起的误报。

    5. 兼容性和支持


    5.1 兼容性
    - 与大部分基于 5.8GHz ISM 频段的系统兼容。
    - 具备良好的扩展性和兼容性,可应用于各种复杂的电子设备中。
    5.2 支持
    - 深圳市睿界智能有限公司提供技术支持和维护服务,用户可以通过官方渠道获取相关信息。

    6. 常见问题与解决方案


    6.1 Q1: 如何避免误报?
    A1: 确保天线没有被金属遮挡,尽可能远离高压交流电源、整流桥和大功率电器驱动电路,并采取适当的稳压和屏蔽措施。
    6.2 Q2: 为何有时检测不到运动目标?
    A2: 检查供电电源是否稳定,纹波是否小于50mV,确保光感器件不受发光元器件的影响。
    6.3 Q3: 如何设置感应距离?
    A3: 通过串口灵活配置“感应距离、发射功率、输出延迟时间”等参数,具体操作请参考技术手册。

    7. 总结和推荐


    7.1 综合评估
    - MW5U10-B 微波感应雷达模块以其强大的干扰抑制能力、高性能天线、超低功耗和灵活的参数配置,表现出色。
    - 在照明、安防、家居、物联网等领域有着广泛的应用前景。
    7.2 推荐使用
    - 推荐指数:★★★★☆
    - 结论:适用于多种场景,尤其适合需要低功耗、高灵敏度的场合。强烈推荐用于各类智能家居和安防项目。

MW5U10-B参数

参数
频段 5.8Mhz
发射电流 -
芯片平台 -
发射功率 -4dBm
功耗 55-100UA
调制方式 CW
数据速率 -
接收电流 -
天线形式 板载天线
工作电压 5V~12V
灵敏度 -
长*宽*高 20mm*20mm*3mm

MW5U10-B厂商介绍

MW-Range公司是一家领先的高科技企业,专注于研发和生产各类高性能的工业产品。公司主营产品包括精密仪器、自动化设备、传感器、控制系统等,广泛应用于制造业、能源、医疗、科研等多个领域。MW-Range的产品以其卓越的性能、稳定性和可靠性而闻名,深受全球客户的青睐。

MW-Range的优势在于其强大的研发实力和创新能力。公司拥有一支由行业专家和资深工程师组成的研发团队,不断推出具有前瞻性的新产品和技术。此外,MW-Range还与多家国际知名企业和研究机构建立了紧密的合作关系,共同推动行业的发展。公司秉承客户至上的理念,提供全方位的技术支持和售后服务,确保客户能够充分利用其产品实现业务目标。

MW5U10-B数据手册

厂牌 PDF简要描述 下载
MW-RANGE/深圳睿界 射频模块 MW-RANGE/深圳睿界 MW5U10-B MW5U10-B数据手册

MW5U10-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
