ZED-F9T-00B

产品分类: 射频模块
厂牌: U-BLOX
产品描述: BeiDou,Galileo,GLONASS,GNSS,GPS 2.7V LGA 贴片安装 22mm(长度)*17mm(宽度)
供应商型号: SYE-ZED-F9T-00B
供应商: 海外现货
标准整包数: 1

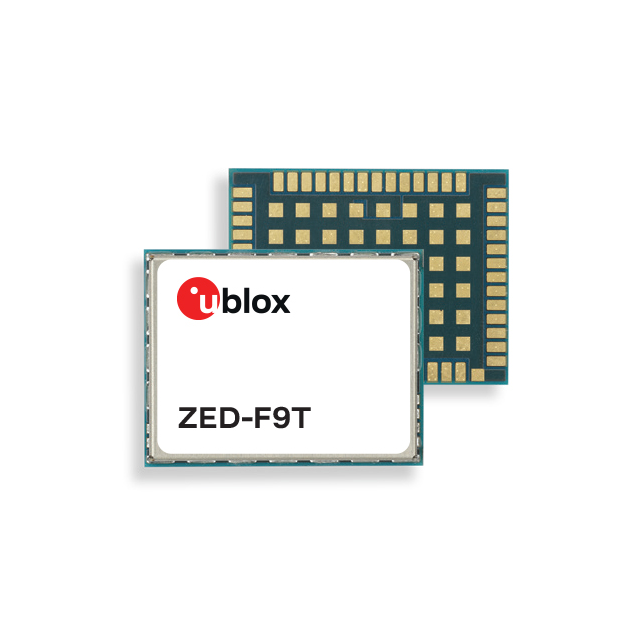

U-BLOX 射频模块 ZED-F9T-00B

ZED-F9T-00B概述

    ZED-F9T-00B 高精度定时模块

    1. 产品简介


    ZED-F9T-00B 是一款高精度定时模块,采用多频段全球导航卫星系统(GNSS)接收器,提供纳秒级的定时精度。该模块专为专业应用设计,特别适用于全球部署,因为它能够接收GPS、北斗、伽利略和格洛纳斯系统信号。此外,它还能抵抗电离层误差,内置了抗恶意攻击的安全机制,确保了高度的稳定性。

    2. 技术参数


    | 参数 | 规格 |

    | 接收器类型 | 多频段GNSS接收器 |
    | 时间脉冲信号精度 | 1 绝对定时模式:5 ns
    2 差分定时模式:2.5 ns |
    | 时间脉冲信号频率 | 0.25 Hz 至 25 MHz |
    | 时间脉冲抖动 | ±4 ns |
    | 时间标记分辨率 | 8 ns |
    | 动态性能 | 加速度:≤ 4 g
    海拔:80,000 m
    速度:500 m/s |
    | 动态速度精度 | 0.05 m/s |
    | 动态方向精度 | 0.3 度 |

    3. 产品特点和优势


    ZED-F9T-00B 的主要优势包括:
    - 高精度定时:纳秒级定时精度,适用于5G等高精度需求的应用场景。
    - 多频段GNSS接收:同时支持多个GNSS系统,提高了定位的可靠性和准确性。
    - 低功耗:适合需要长时间运行的应用。
    - 安全性:内置安全机制,有效抵御恶意攻击。
    - 全球适用:能够在全球范围内提供一致的性能和服务。

    4. 应用案例和使用建议


    ZED-F9T-00B 广泛应用于多种场景,如通信基站、自动驾驶车辆、无人机控制、网络同步等领域。例如,在5G通信基站中,它可以用于实现高精度的时间同步,从而提高网络的稳定性和效率。
    使用建议:
    - 在使用前确保信号路径的延迟被精确测量并补偿。
    - 使用高质量的外部天线,以保证信号的稳定性和准确性。
    - 确保供电电压符合要求,避免过压和反接情况的发生。

    5. 兼容性和支持


    ZED-F9T-00B 支持多种通信接口,包括UART、SPI、I2C、USB等。这些接口的默认设置参见手册中的相关内容。厂商提供详尽的技术支持文档,包括集成指南、接口描述等。

    6. 常见问题与解决方案


    1. 时间脉冲信号不准确:检查信号路径的延迟是否被正确测量并补偿。
    2. 供电不稳定导致模块异常:确保供电电压稳定且符合手册中的要求。
    3. 无法正常启动:检查硬件连接和供电情况,确保所有连接正确无误。

    7. 总结和推荐


    综上所述,ZED-F9T-00B 高精度定时模块凭借其卓越的定时精度、多频段GNSS接收能力和低功耗等特性,在多个应用领域展现出强大的竞争力。对于需要高精度时间同步的应用场景,该模块是理想的选择。强烈推荐使用。

ZED-F9T-00B参数

参数
芯片平台 -
数据速率 -
发射功率 -
接收电流 -
灵敏度 -
调制方式 BeiDou,Galileo,GLONASS,GNSS,GPS
天线形式 -
工作电压 2.7V
频段 -
发射电流 -
功耗 -
长*宽*高 22mm(长度)*17mm(宽度)
通用封装 LGA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZED-F9T-00B厂商介绍

u-blox是一家总部位于瑞士的全球领先的定位和无线通信技术提供商,专注于为汽车、工业、消费电子等领域提供高精度定位解决方案和无线通信模块。公司成立于1997年,在全球设有多个研发中心和销售网络。

u-blox的主营产品分为两大类:定位产品和无线通信产品。定位产品包括GNSS(全球导航**系统)模块、天线和高精度定位系统,广泛应用于汽车导航、无人机、智能交通、农业等领域。无线通信产品包括蜂窝模块、短距离无线模块(如Wi-Fi、蓝牙、Zigbee等)和无线局域网模块,应用于物联网、远程监控、智能穿戴设备等领域。

u-blox的优势在于其产品的高精度、低功耗和高可靠性。公司不断研发创新,提供多种技术组合的解决方案,满足不同行业和应用场景的需求。此外,u-blox还提供全面的技术支持和定制服务,帮助客户快速实现产品上市。

ZED-F9T-00B数据手册

厂牌 PDF简要描述 下载
U-BLOX 射频模块 U-BLOX ZED-F9T-00B ZED-F9T-00B数据手册

ZED-F9T-00B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 246.76 ¥ 2067.8488
10+ $ 246.512 ¥ 2065.7706
50+ $ 224.3036 ¥ 1879.6642
100+ $ 197.222 ¥ 1652.7204
库存: 193
起订量: 2 增量: 250
交货地:
最小起订量为:1
合计: ¥ 2067.84
