7488910245

产品分类: 无线收发芯片
厂牌: WURTH
产品描述: 伍尔特 SMT天线, 1dBi
供应商型号: ET-2425050
供应商: 海外现货
标准整包数: 1
WURTH 无线收发芯片 7488910245

7488910245概述

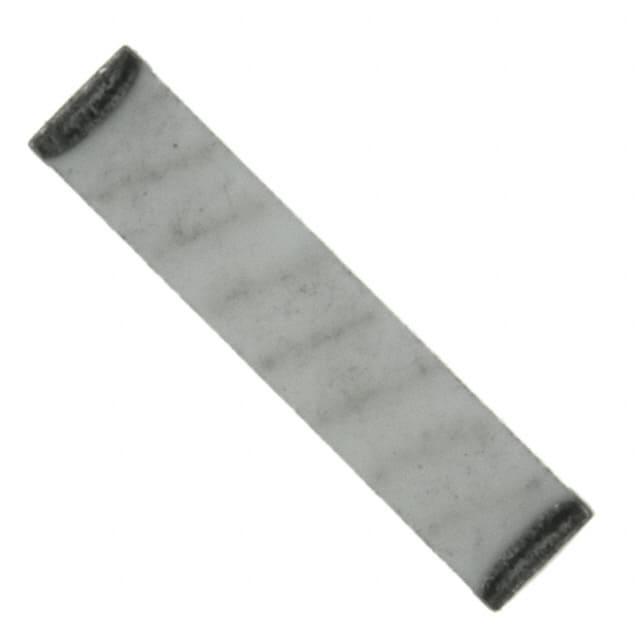

    WE-MCA Multilayer Chip Antenna 技术手册概述

    1. 产品简介


    WE-MCA是一款多层芯片天线,适用于各种通用电子设备。这种电子元件设计用于无线通信设备,如Wi-Fi、蓝牙和其他射频通信系统。它具有紧凑的尺寸(9.5 x 2.0 mm),能够提供高性能的射频传输和接收能力,适合各种便携式设备、物联网设备以及其他需要高效射频连接的应用场景。

    2. 技术参数


    以下是WE-MCA的详细技术规格:
    - 频率范围:2400-2500 MHz
    - 电压驻波比 (VSWR):最大2
    - 阻抗:50Ω(典型值)
    - 峰值增益 (Gpeak):3 dBi(典型值)
    - 推荐焊盘图案:[mm] 1.5 x 10.5
    - 存储条件:<40°C;<75% RH
    - 湿度敏感等级 (MSL):1级
    - 符合认证:
    - RoHS合规:符合 [2011/65/EU & 2015/863]
    - REACH合规:符合 [(EC)1907/2006]
    - 无卤素:符合 [JEDEC JS709B] 和 [IEC 61249-2-21]

    3. 产品特点和优势


    - 小尺寸:WE-MCA的紧凑尺寸使其非常适合于空间受限的设备。
    - 高可靠性:通过严格的测试和认证,确保了产品的可靠性和长期稳定性。
    - 宽温度范围:能够在极端环境下保持稳定性能,-40°C到+85°C的宽温度范围使其适合各种恶劣环境。
    - 良好的匹配网络:通过推荐的匹配电路(WE-MK 3.9 nH,1.2 pF),可以实现最佳的性能和效率。

    4. 应用案例和使用建议


    - 无线路由器:WE-MCA可以用于提升无线路由器的信号强度和覆盖范围。
    - 智能家居设备:在智能家居设备中,WE-MCA可以提供稳定的无线通信,确保设备间的数据传输。
    - 传感器节点:对于传感器节点来说,WE-MCA的小尺寸和高可靠性是理想选择。
    使用建议:
    - 在安装前,请确认电路板上的焊盘图案与推荐的焊盘图案一致。
    - 使用推荐的匹配网络以提高信号质量和效率。
    - 注意焊接过程中的温度控制,避免过度加热导致元件损坏。

    5. 兼容性和支持


    - 兼容性:WE-MCA与各种标准接口兼容,便于集成到现有的电子产品中。
    - 支持:Würth Elektronik提供详尽的技术文档和客户支持服务,帮助用户解决在设计和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1:如何确定焊接温度?
    - 解决方案:参考推荐的回流焊接曲线,确保焊接温度不超过260°C。

    - 问题2:如何处理高温环境下使用?
    - 解决方案:在极端高温环境中使用时,需特别注意散热措施,防止过热损害。

    7. 总结和推荐


    WE-MCA 多层芯片天线以其小尺寸、高可靠性、广泛的工作温度范围以及优良的电气性能,在众多应用场合中表现出色。对于那些需要高性能无线连接且空间受限的应用,WE-MCA 是一个值得信赖的选择。总体而言,这款产品非常推荐使用,尤其适合需要高效、可靠的射频通信的场景。

7488910245参数

参数
射频系列/标准 Bluetooth,Cellular,WiFi
最小工作供电电压 -
调制方式 -
支持协议 -
模块/芯片分类 -
接收电流 -
发送机数量 -
最大数据速率 -
最大工作供电电压 -
传输电流 -
典型输出功率 -
最大工作频率 2.5GHz
典型灵敏度 -
最小工作频率 2.4GHz,2.5GHz
接口类型 -
接收机数量 -
典型供电电流 -
长*宽*高 9.5mm*2mm*1.2mm
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 卷带包装

7488910245厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7488910245数据手册

厂牌 PDF简要描述 下载
WURTH 无线收发芯片 WURTH 7488910245 7488910245数据手册

7488910245封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.1403 ¥ 26.5356
50+ $ 2.8459 ¥ 24.0483
100+ $ 2.6781 ¥ 22.6298
250+ $ 2.6259 ¥ 21.7854
500+ $ 2.5269 ¥ 21.3525
1000+ $ 2.3788 ¥ 20.1006
5000+ $ 2.3317 ¥ 19.7028
10000+ $ 2.2846 ¥ 19.305
库存: 422
起订量: 2 增量: 0
