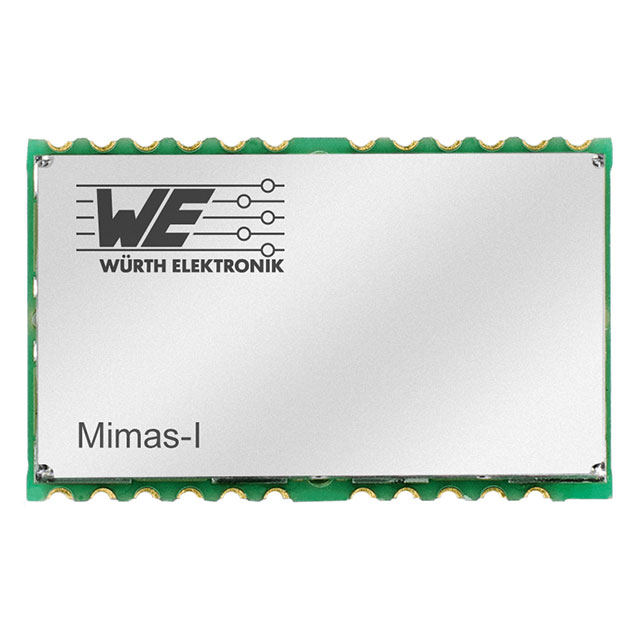

2607011113000

产品分类: 无线收发芯片
厂牌: WURTH
产品描述: 伍尔特 无线电模块, 3.6V
供应商型号: 2059962
供应商: 海外现货
标准整包数: 1
WURTH 无线收发芯片 2607011113000

2607011113000概述


    产品简介


    WIRL-WMB1无线电模块是一款专为通用电子设备设计的无线M-Bus模块。它主要用于需要无线通信的应用领域,例如远程抄表系统、楼宇自动化、智能家居等。该模块采用169MHz频段,符合EN13757-4标准,内置TI公司的CC1120射频芯片组和MSP430微控制器。其主要功能包括无线通信、数据传输和低功耗操作,特别适用于电池供电的设备。

    技术参数


    - 尺寸(单位:毫米):
    - 长度:24.0 mm
    - 宽度:27.0 ± 0.4 mm
    - 高度:17.0 ± 0.4 mm
    - 引脚间距:3.8 ± 0.2 mm
    - 引脚数:12
    - 推荐焊盘尺寸(单位:毫米):
    - 长度:18.0 mm
    - 宽度:24.0 mm
    - 引脚间距:2.0 mm
    - 引脚配置:
    - GND: 负极电源输入
    - TXIND: 发射指示
    - RXIND: 接收指示
    - /RESET: 复位输入
    - MODSEL0-MODSEL3: 模式选择输入
    - /CTS: 清除发送信号输入
    - /DATAIND: 数据指示输出
    - /RTS: 准备发送信号输出
    - URXD: UART接收输入
    - UTXD: UART发送输出
    - ANT: 外部天线连接
    - RESERVED: 保留引脚
    - 电气特性:
    - 通信协议:无线M-Bus、EN13757-4、OMS
    - 微控制器:MSP430
    - 射频芯片组:CC1120
    - 内存大小:闪存65536字节,RAM 6144字节
    - 工作电压范围:2 V 至 3.6 V
    - 工作温度范围:-40°C 至 +85°C
    - 存储条件:温度<40°C,湿度<90%RH
    - 射频电气特性:
    - 频率范围:169.40625 MHz 至 169.46875 MHz
    - 线视距范围:3000米
    - 最大比特率:4.8 kbps
    - 输出功率:14 dBm
    - 接收灵敏度:-115 dBm(2.4 kbps)

    产品特点和优势


    WIRL-WMB1模块具有以下独特功能和优势:
    - 高可靠性:通过严格的质量控制流程,确保产品在恶劣环境下仍能稳定运行。
    - 低功耗:采用MSP430微控制器和高效的CC1120射频芯片组,使得整个模块在待机模式下仅需10 μA电流。
    - 灵活的模式选择:通过四个模式选择引脚,可以灵活配置不同的工作模式,满足多种应用需求。
    - 长距离通信:在开阔地带的最大通信距离可达3000米,适用于广泛的远距离通信场景。

    应用案例和使用建议


    应用案例
    1. 远程抄表系统:WIRL-WMB1可用于水表、电表等远程抄表系统的无线通信部分,提供可靠的远程数据传输能力。
    2. 智能家居系统:在智能家居系统中,它可以作为无线通信模块,实现智能设备间的互联互通。
    3. 楼宇自动化:在楼宇自动化系统中,用于传感器的数据采集和传输,提高楼宇管理效率。
    使用建议
    1. 安装位置:尽量将模块安装在开阔地带,避免遮挡物影响信号传输效果。
    2. 供电要求:请严格按照指定的工作电压范围供电,避免过高或过低的电压对模块造成损害。
    3. 环境因素:考虑到温度和湿度的影响,确保安装环境的温度和湿度均在模块允许范围内。

    兼容性和支持


    - 兼容性:该模块可与任何遵循M-Bus标准的设备兼容,适用于各类无线通信场景。
    - 支持服务:制造商提供详尽的技术文档和在线支持服务,确保用户能够快速解决问题。此外,还提供多种开发工具和评估套件,方便用户进行开发和测试。

    常见问题与解决方案


    1. 问题:模块无法正常工作,无任何指示灯亮起。
    - 解决方案:检查供电电压是否在规定的范围内,确认所有连接线均已正确连接。
    2. 问题:信号传输不稳定,存在丢包现象。
    - 解决方案:检查天线安装位置,确保天线处于无遮挡状态;同时调整射频模块的发射功率和接收灵敏度。
    3. 问题:模块在长时间运行后出现过热现象。
    - 解决方案:确保模块周围有足够的通风,避免长时间暴露在高温环境中。如果可能,增加散热装置以降低模块温度。

    总结和推荐


    综上所述,WIRL-WMB1无线电模块凭借其高可靠性、低功耗和广泛的适用性,成为无线M-Bus领域的理想选择。无论是远程抄表系统、智能家居还是楼宇自动化,该模块都能提供出色的通信性能和稳定的运行表现。对于需要无线通信功能的项目,强烈推荐使用WIRL-WMB1模块。
    如果您有任何疑问或需要进一步的技术支持,请联系制造商提供的官方支持渠道。

2607011113000参数

参数
支持协议 -
典型灵敏度 120dBm
传输电流 59mA
最小工作供电电压 2V
射频系列/标准 通用 ISM < 1GHz
典型输出功率 -
发送机数量 -
模块/芯片分类 -
最小工作频率 -
接收电流 28mA
最大工作供电电压 3.6V
典型供电电流 -
最大数据速率 19.2Kbps
接收机数量 -
调制方式 2FSK,2GFSK,4FSK,4GFSK,GMSK,MSK
最大工作频率 -
接口类型 UART
通用封装 SMD-23P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
