WIZFI360-CON

产品分类: 无线收发芯片
厂牌: WIZNET
产品描述: 19dBm WiFi 110mA 802.11b/g/n CCK,DSSS,OFDM 2.4GHz 3.6V 2.5GHz 72.2Mbps UART 95dBm 3V 贴片安装
供应商型号: S3-WIZFI360-CON
供应商: 海外现货
标准整包数: 1
WIZNET 无线收发芯片 WIZFI360-CON

WIZFI360-CON概述

    WizFi360 WiFi模块技术手册

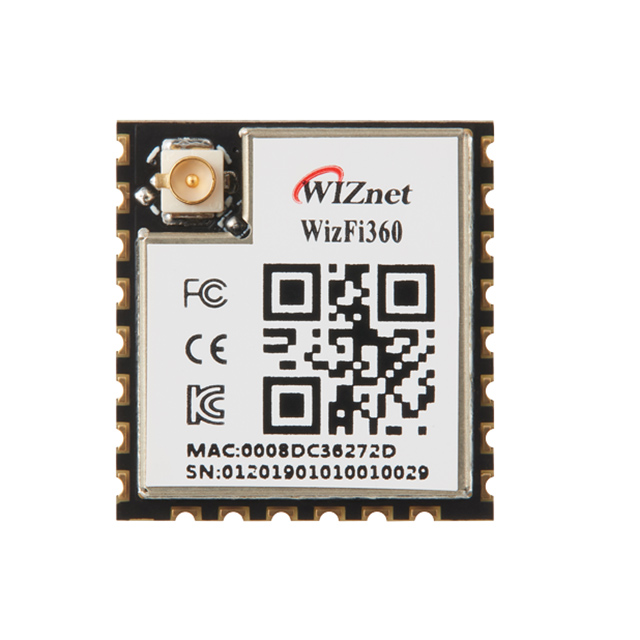

    1. 产品简介


    WizFi360是一款低成本、低功耗的工业级WiFi模块。它符合IEEE802.11 b/g/n标准,并支持Station模式、SoftAP模式及同时支持Station和SoftAP两种模式(即SoftAP+Station模式)。WizFi360通过串口通信,最高可达2Mbps的波特率,满足各种应用需求。它适用于物联网(IoT)、智能家居、工业自动化等多个领域。

    2. 技术参数


    以下是WizFi360的关键技术参数:
    - 无线标准:IEEE802.11 b/g/n
    - 频率范围:2.4GHz-2.5GHz(2400MHz~2483.5MHz)
    - 硬件接口:3.3V TTL×1:TXD、RXD、CTS、RTS、GND
    - 操作电压:3.0~3.6V(典型值为3.3V)
    - 工作温度范围:-40°C ~ 85°C
    - WiFi操作模式:Station / SoftAP / SoftAP + Station
    - 加密方法:WPAPSK / WPA2PSK
    - 功率消耗:
    - 发送:IEEE802.11b, CCK 11Mbps, POUT = +19 dBm 时为230mA;IEEE802.11g, OFDM 54Mbps, POUT = +13.5 dBm 时为210mA;IEEE802.11n, OFDM MCS7, POUT = +12dBm 时为210mA
    - 接收:IEEE802.11 b/g/n 时为100-110mA
    - 空闲模式:135uA;调制解调睡眠模式:15mA;轻睡眠模式:13mA
    - 认证报告:CE, FCC, KC

    3. 产品特点和优势


    WizFi360的主要特点和优势如下:
    - 支持多种WiFi操作模式,提供灵活的应用场景;
    - 高数据传输速率(最高达2Mbps),适用于高速数据传输需求;
    - 内置SNTP客户端,方便网络时间同步;
    - 工业级设计,适用温度范围广泛(-40°C ~ 85°C);
    - 兼容WPAPSK/WPA2PSK加密方法,保证数据安全;
    - 低功耗设计,在不同模式下具有出色的能效比。

    4. 应用案例和使用建议


    WizFi360适用于广泛的物联网设备连接场景,例如智能家居、工厂自动化系统和远程监控等。在实际应用中,用户可以根据具体需求选择适当的模式和配置。
    - 智能家居:在智能插座或智能灯泡中,可以利用WizFi360实现远程控制和状态监控;
    - 工厂自动化:在生产线上的传感器和执行器之间,WizFi360可以提供可靠的无线连接;
    - 远程监控:在户外或难以布线的环境中,可以将WizFi360集成到安防摄像头或其他监测设备中,实现实时监控。

    5. 兼容性和支持


    WizFi360与市场上大多数现有的微控制器和嵌入式系统兼容。制造商提供了详细的文档和参考设计,方便用户进行集成。此外,WIZnet提供了在线技术支持论坛(https://forum.wiznet.io/),用户可以在这里获取帮助和交流经验。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题1:无法连接到WiFi网络
    - 解决方案:检查是否正确设置了SSID和密码;确认WiFi模块处于Station模式;尝试重新启动模块。
    - 问题2:数据传输不稳定
    - 解决方案:检查电源供应是否稳定;确保天线安装正确;增加发送间隔以减少干扰。
    - 问题3:模块休眠后无法唤醒
    - 解决方案:确保WAKEUP引脚正常工作;重启模块;检查是否启用了正确的睡眠模式。

    7. 总结和推荐


    总体而言,WizFi360是一款高性能且可靠的工业级WiFi模块,特别适合于需要在恶劣环境下工作的物联网应用。其优秀的抗干扰能力、低功耗特性以及宽泛的工作温度范围,使其成为各种应用场景的理想选择。我们强烈推荐使用WizFi360模块,特别是对于那些需要高可靠性和灵活性的应用项目。

WIZFI360-CON参数

参数
最大工作频率 2.5GHz
调制方式 CCK,DSSS,OFDM
最小工作频率 2.4GHz
支持协议 802.11b/g/n
模块/芯片分类 -
典型灵敏度 95dBm
接口类型 UART
最大工作供电电压 3.6V
发送机数量 -
典型输出功率 19dBm
接收机数量 -
最小工作供电电压 3V
射频系列/标准 WiFi
传输电流 -
接收电流 110mA
典型供电电流 -
最大数据速率 72.2Mbps
安装方式 贴片安装
零件状态 在售

WIZFI360-CON厂商介绍

WIZnet是一家韩国公司,专注于提供网络通信解决方案,特别是嵌入式网络模块和网络处理器。公司的主要产品包括W5500、W5100、W7500等系列的以太网控制器和WIZ820io、WIZnet IoT模块等物联网解决方案。

WIZnet的产品主要分为以下几类:
1. 以太网控制器:提供网络通信功能,适用于需要网络连接的各种嵌入式系统。
2. 物联网模块:集成了网络通信和传感器接口,适用于物联网设备。
3. 网络处理器:提供更高级的网络功能,如路由、NAT等。

WIZnet的产品广泛应用于智能家居、工业自动化、医疗设备、安防监控等领域。其优势在于:
1. 易于集成:提供丰富的开发工具和库,方便开发者快速开发。
2. 性能稳定:产品经过严格测试,确保在各种环境下都能稳定工作。
3. 技术支持:提供专业的技术支持,帮助客户解决开发中遇到的问题。

WIZFI360-CON数据手册

厂牌 PDF简要描述 下载
WIZNET 无线收发芯片 WIZNET WIZFI360-CON WIZFI360-CON数据手册

WIZFI360-CON封装设计

查看详情并下载
Symbol
Footprint
3D Model
