VO3120-X001

产品分类: 栅极电源驱动器
产品描述: 400ns 15V 400ns,400ns 32V 400ns DIP-8 通孔安装 9.77mm*6.65mm*3.56mm
供应商型号: 78-VO3120-X001
供应商: Mouser
标准整包数: 1

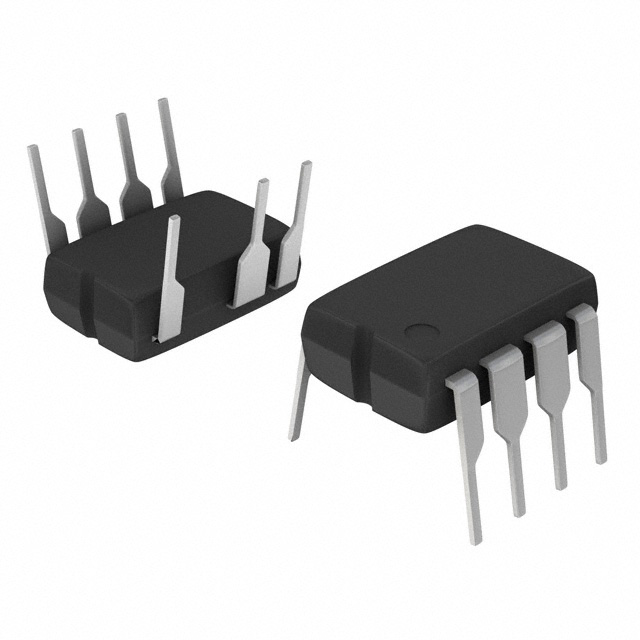

VISHAY INTERTECHNOLOGY 栅极电源驱动器 VO3120-X001

VO3120-X001概述

    VO3120 高效能IGBT和MOSFET驱动器技术手册

    产品简介


    VO3120 是由 Vishay Semiconductors 公司生产的高性能光电耦合器,特别适用于驱动功率 IGBT 和 MOSFET。该器件通过光耦合一个带有功率输出级的集成电路,可以广泛应用于电机控制逆变器、交流和无刷直流电机驱动、感应炉灶、工业逆变器、开关电源和不间断电源等领域。

    技术参数


    - 输出电流:最小峰值输出电流为 2.5 A。
    - 共模抑制率(CMR):在 VCM = 1500 V 下达到 25 kV/μs。
    - 供应电流:最大供应电流为 2.5 mA。
    - 低压闭锁(UVLO):具备带滞后的欠压闭锁功能。
    - 操作电压范围:15 V 至 32 V。
    - 脉冲宽度失真:最大为 0.2 μs。
    - 工作温度范围:工业级,-40°C 至 110°C。
    - 低电平输出电压:最大为 0.5 V。
    - 绝缘等级:符合 DIN EN 60747-5-2 标准。

    产品特点和优势


    - 高输出电流:最低峰值输出电流为 2.5 A,非常适合驱动大功率 IGBT 和 MOSFET。
    - 高共模抑制率:确保在强电磁干扰环境下稳定工作。
    - 宽工作电压范围:支持从 15 V 到 32 V 的宽电压范围,提高了系统灵活性。
    - 低脉冲宽度失真:保证信号传输的高精度。
    - 高可靠性:通过严格的质量控制测试,可在恶劣环境中稳定运行。
    - 宽工作温度范围:支持 -40°C 至 110°C 的宽温度范围,适合各种严苛环境的应用。

    应用案例和使用建议


    - 电机控制逆变器:例如空调、洗衣机等家用电器的电机驱动系统,可以利用其高输出电流和宽电压范围的特点。
    - 工业逆变器:用于工业自动化控制系统,如输送线和机器人,能有效提高系统的可靠性和稳定性。
    - 开关电源:如数据中心和通信基站的电源管理系统,可以降低功耗并提高效率。
    使用建议:
    - 确保供电电压稳定在推荐范围内,以避免因电压不稳导致器件损坏。
    - 在设计电路时要考虑到共模瞬态干扰,必要时添加适当的滤波措施。
    - 考虑散热问题,确保在高温环境下器件能够正常工作。

    兼容性和支持


    - 封装形式:提供 DIP-8 和 SMD-8 封装选项。
    - 认证和支持:通过 UL、cUL 和 DIN EN 60747-5-2 认证,Vishay 提供详尽的技术支持和售后服务,包括在线文档、应用指南和技术咨询。

    常见问题与解决方案


    - 问题 1:驱动电流不足。解决方案:检查供电电压是否在推荐范围内,必要时增加供电电压。
    - 问题 2:脉冲宽度失真过大。解决方案:调整输入电路的负载电阻和电容,以减少延迟和失真。
    - 问题 3:工作温度超出限制。解决方案:选择散热性能更好的散热片或者采用更宽松的工作环境。

    总结和推荐


    总体而言,VO3120 是一款性能优异、应用广泛的光电耦合器,尤其适用于需要高可靠性、宽工作范围和强抗干扰能力的场合。由于其出色的技术参数和丰富的应用场景,我们强烈推荐在各类工业控制系统中使用此产品。Vishay 提供的详细技术文档和专业支持也使得该产品的应用更加简便和高效。

VO3120-X001参数

参数
驱动配置 -
最大传播延迟时间 400ns,400ns
下降时间 400ns
输入类型 -
栅极类型 -
上升时间 400ns
通道类型 -
最大高压侧电压-自举 -
电流 - 峰值输出(灌入,拉出) -
最大工作供电电压 32V
最小工作供电电压 15V
驱动数量 -
逻辑电压 - VIL,VIH -
长*宽*高 9.77mm*6.65mm*3.56mm
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

VO3120-X001厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VO3120-X001数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 栅极电源驱动器 VISHAY INTERTECHNOLOGY VO3120-X001 VO3120-X001数据手册

VO3120-X001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.576 ¥ 21.7672
10+ $ 1.817 ¥ 15.3537
25+ $ 1.474 ¥ 12.4553
100+ $ 1.2528 ¥ 10.5862
250+ $ 1.0908 ¥ 9.2173
500+ $ 1.0325 ¥ 8.7245
1000+ $ 0.8986 ¥ 7.5928
4000+ $ 0.8148 ¥ 6.8851
8000+ $ 0.7655 ¥ 6.4681
库存: 1111
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.76
