2SP0320T2A0-12

产品分类: 栅极电源驱动器
厂牌: POWER INTEGRATIONS
产品描述: 7ns 2 14.5V 15.5V IGBT 25ns 半桥 20A,20A 贴片安装 149.9mm*93.8mm*18mm
供应商型号: 1810-1046-ND
供应商: Digi-Key
标准整包数: 1

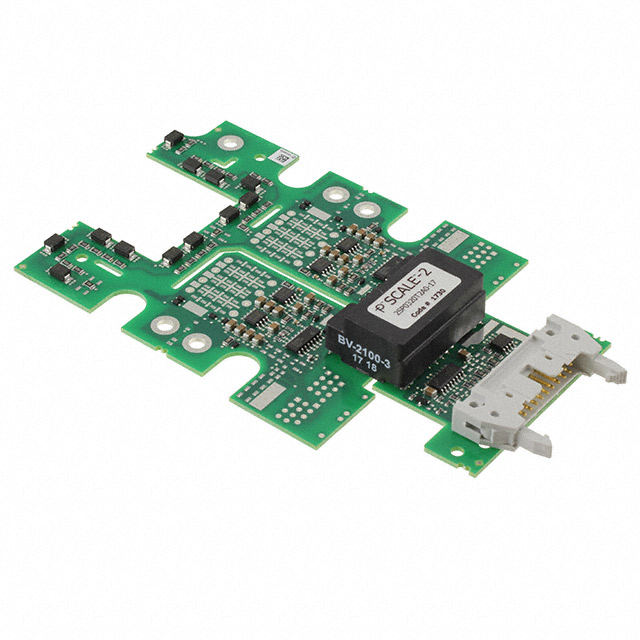

POWER INTEGRATIONS 栅极电源驱动器 2SP0320T2A0-12

2SP0320T2A0-12概述


    产品简介


    2SP0320x2Ax-12 IGBT驱动器 是一款基于SCALE™-2技术的紧凑型双通道智能IGBT驱动器。它适用于Danfoss、Fuji或Infineon品牌的1200V IGBT模块。该驱动器通过提供电接口(2SP0320T)或光纤接口(2SP0320V 和 2SP0320S)来满足不同的需求,并内置了一个直流电源供应系统。该产品在各类电力转换器应用中表现出色,特别适合于2级、3级及多级转换器拓扑结构。

    技术参数


    - 供电电压:VDC 0到16V,VCC 0到16V
    - 逻辑输入输出电压:-0.5VCC到VCC+0.5V
    - 短路电流:20mA
    - 峰值门极电流:±20A
    - 平均供电电流:2SP0320T为600mA,2SP0320V和2SP0320S为690mA
    - 环境温度:-40°C至+85°C
    - 存储温度:-40°C至+90°C
    - 逻辑输入阻抗:最小3.5kΩ,典型值4.1kΩ,最大4.6kΩ
    - 栅极导通阈值:2.6V
    - 栅极关断阈值:1.3V
    - 传输延迟:120ns(2SP0320V和2SP0320S)
    - 死区时间:3μs(半桥模式)

    产品特点和优势


    - 插拔式设计:简化安装过程,缩短开发时间。
    - 并联连接能力:支持并联IGBT模块以增加功率处理能力。
    - 电气隔离:达到EN 50178标准的安全隔离等级,确保操作安全。
    - 可靠性高:设计寿命长,故障率低。
    - 内置DC/DC电源:集成电源管理功能,无需外部电源。

    应用案例和使用建议


    - 风力发电转换器:提高能量转换效率,降低能耗。
    - 工业驱动:增强电机控制精度,减少机械磨损。
    - 不间断电源(UPS):保障稳定供电,提高系统可靠性。
    使用建议:
    - 在应用前应详细阅读相关技术文档,特别是关于栅极电阻组装的部分,确保正确配置。
    - 针对特定的IGBT模块,选择合适的栅极电阻,以实现最佳的性能和可靠性。

    兼容性和支持


    - 兼容性:可与多种IGBT模块配合使用,详见产品规格书。
    - 支持:提供详尽的技术文档和应用支持,可通过官网获取更多信息。

    常见问题与解决方案


    - 问题1:如何正确组装栅极电阻?
    - 解答:请参考产品手册中“栅极电阻组装”部分,按照推荐型号进行安装。

    - 问题2:如何检测驱动器是否存在过载情况?
    - 解答:通过监控输入和输出电压来判断,若超过额定值则表示可能过载。

    总结和推荐


    2SP0320x2Ax-12是一款集成了先进技术和高性能的IGBT驱动器,广泛应用于多种电力转换场景。其高度可靠性和易用性使其在市场上具有较强的竞争力。对于需要高性能IGBT驱动的应用,我们强烈推荐此产品。

2SP0320T2A0-12参数

参数
通道类型 -
逻辑电压 - VIL,VIH -
驱动数量 2
最大高压侧电压-自举 1.2KV
最小工作供电电压 14.5V
输入类型 -
最大传播延迟时间 -
上升时间 7ns
最大工作供电电压 15.5V
驱动配置 半桥
电流 - 峰值输出(灌入,拉出) 20A,20A
下降时间 25ns
栅极类型 IGBT
长*宽*高 149.9mm*93.8mm*18mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

2SP0320T2A0-12厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

2SP0320T2A0-12数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS 栅极电源驱动器 POWER INTEGRATIONS 2SP0320T2A0-12 2SP0320T2A0-12数据手册

2SP0320T2A0-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 189.5192 ¥ 1586.0388
10+ $ 183.6848 ¥ 1537.2122
40+ $ 169.9888 ¥ 1422.5935
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1586.03
