A4919GETTR-T

产品分类: 栅极电源驱动器
产品描述: 35ns 6 5.5V 50V 800mV,1.5V TTL MOSFET,N沟道 20ns 低压侧,高压侧 3-Phase QFN-28-EP 贴片安装,黏合安装
供应商型号: F-A4919GETTR-T
供应商: 海外现货
标准整包数: 1500

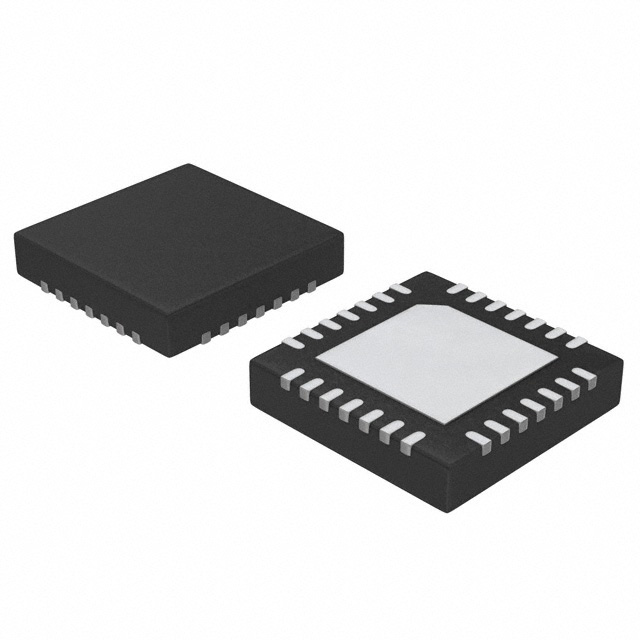

ALLEGRO MICROSYSTEMS 栅极电源驱动器 A4919GETTR-T

A4919GETTR-T概述

    # A4919 Three-Phase MOSFET Driver with Integrated Regulator 技术综述

    1. 产品简介


    基本描述
    A4919是一款专为N通道外部功率MOSFET设计的三相控制器。其主要功能是提供高压的三相门极驱动能力,广泛应用于电机驱动系统中,尤其适合需要高效率和高精度的无刷直流(BLDC)电机驱动。
    应用领域
    - 园林及园艺设备
    - 电池供电的电动工具
    - 工业磨床
    - 持续正压通气(CPAP)设备
    - 吸尘器

    2. 技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 电源电压范围 | 5.5 50 | V |
    | 睡眠模式电流(典型值) 15 | µA |
    | 逻辑输出VREG电压 | 12.5 | 13 | 13.75 | V |
    | 门极驱动拉下电阻(低温度) | 1.5 | 2.4 | 4.6 | Ω |
    | 门极驱动拉下电阻(高温) 3 | Ω |
    | 开启时间 35 ns |
    | 关闭时间 20 ns |
    | 延迟时间匹配(关→开) 30 ns |
    | 热阻抗(J到A) | 28 32 | °C/W |
    | 存储温度范围 | -55 150 | °C |

    3. 产品特点和优势


    A4919具有以下显著特点:
    - 支持全桥PWM控制,可实现对BLDC电机的精确控制。
    - 提供内置稳压功能,能直接输出3.3V或5V逻辑电源,简化外围电路设计。
    - 支持低功耗睡眠模式,降低待机功耗。
    - 具备独立的短路检测功能,包括短路至电源和短路至接地故障。
    - 内置交叉导通保护,防止MOSFET同时导通引起的损坏。
    - 过温、欠压和过流监测功能增强系统可靠性。

    4. 应用案例和使用建议


    典型应用
    A4919常用于工业设备中如吹风机和磨床等场合,其高集成度和多功能性使它成为一种高效驱动解决方案。此外,它也被广泛应用于家居电器中如吸尘器和空气净化器。
    使用建议
    1. 选型配置:确保外接的泵电容和启动电容选择符合要求,例如推荐使用≥1µF的陶瓷电容器以保障稳定性。
    2. 布局建议:靠近A4919放置电源滤波电容,以减少电磁干扰。
    3. 运行条件:在极端温度或低电压情况下测试系统,确保所有关键参数均处于正常范围内。

    5. 兼容性和支持


    兼容性
    A4919可与多种BLDC控制器配合使用,支持外部微控制器进行电机控制逻辑配置。
    支持服务
    制造商提供详尽的技术文档及在线支持,包含应用指南和典型设计方案下载,便于用户快速上手并解决复杂问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 系统无法进入睡眠模式 | 检查输入信号是否达到低电平要求。 |
    | 输出电流超出额定值 | 减少负载电阻,调整外部稳压电路。 |
    | 门极驱动信号延迟过大 | 确认布线长度合理,避免寄生效应。 |

    7. 总结和推荐


    综合评估
    A4919凭借其优异的驱动能力和高集成度,成为BLDC电机驱动的理想选择。产品功能丰富,具备可靠的保护机制和低功耗特性,在实际应用中表现稳定可靠。
    推荐结论
    强烈推荐此款产品用于工业和消费级电机控制系统,尤其是在需要紧凑设计和高性能的应用场景中。
    结论: 推荐使用

A4919GETTR-T参数

参数
输入类型 TTL
上升时间 35ns
驱动数量 6
栅极类型 MOSFET,N沟道
下降时间 20ns
驱动配置 低压侧,高压侧
电流 - 峰值输出(灌入,拉出) -
逻辑电压-VIL,VIH 800mV,1.5V
最小工作供电电压 5.5V
通道类型 3-Phase
最大工作供电电压 50V
最大高压侧电压-自举 -
最大传播延迟时间 -
通用封装 QFN-28-EP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带装

A4919GETTR-T厂商介绍

Allegro MicroSystems是一家传感与功率半导体解决方案厂商,总部位于美国新罕布什尔州曼彻斯特。其产品包括传感器、稳压器、驱动器、传感器集成电路及专用功率集成电路,面向汽车、工业、数据中心、机器人和能源基础设施等应用。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Allegro MicroSystems 相关型号,如 A3987SLPTR-T、A4982SLPTR-T、A3950SLPTR-T、ACS722LLCTR-20AB-T 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

A4919GETTR-T数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS 栅极电源驱动器 ALLEGRO MICROSYSTEMS A4919GETTR-T A4919GETTR-T数据手册

A4919GETTR-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 1.2348 ¥ 10.4588
3000+ $ 1.2238 ¥ 10.3654
4500+ $ 1.2128 ¥ 10.272
库存: 1500
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 15688.2
