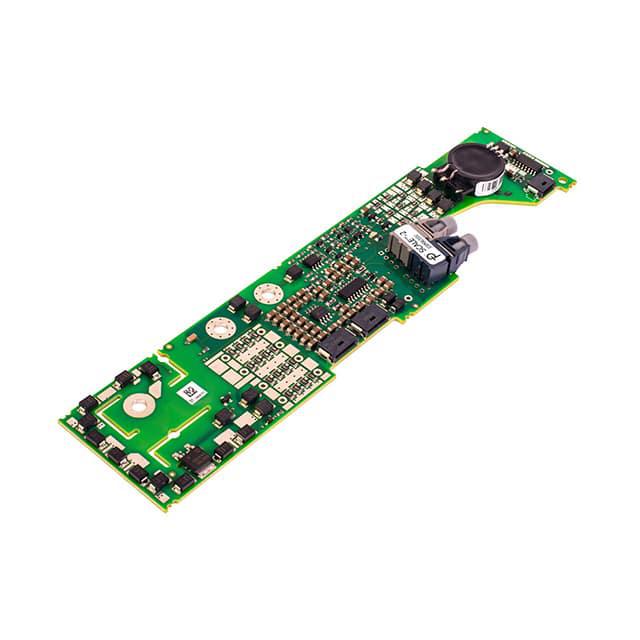

1SP0635V2M1-33

产品分类: 栅极电源驱动器
厂牌: POWER INTEGRATIONS
产品描述: 9ns 1 14.5V 15.5V IGBT 30ns 低压侧,高压侧 35A,35A 贴片安装
供应商型号: 1SP0635V2M1-33
供应商: 国内现货
标准整包数: 1
POWER INTEGRATIONS 栅极电源驱动器 1SP0635V2M1-33

1SP0635V2M1-33概述

    SCALE™-2 1SP0635x2x1-33 高性能IGBT驱动器技术手册

    产品简介


    SCALE™-2 1SP0635x2x1-33 是一款紧凑型单通道智能栅极驱动器,专为2级、3级和多级转换器拓扑设计,适用于3300V 130x140mm 和 190x140mm 的IGBT模块。这款驱动器采用插拔式设计,具备高度灵活性和可靠性,旨在缩短应用开发时间并提高系统整体性能。

    技术参数


    - 基本规格
    - 输入电压:14.5V 至 15.5V
    - 输出电流:最高可达33A(最大输出功率)
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +90°C
    - 电气特性
    - 电源监测阈值:12.6V (关闭状态)
    - 栅极监测阈值:12.9V (开启状态),-7.6V (关闭状态)
    - 响应时间:6.0μs (1500V 直流链路电压)
    - 隔离性能
    - 测试电压(50Hz/1s):6000VAC(eff)

    产品特点和优势


    - 高度集成:内置光纤接口和隔离直流电源供应,提供插拔式解决方案,减少安装复杂度。
    - 灵活配置:驱动器不包含预装的门电阻和辅助门电容,便于用户根据需求定制。
    - 可靠性高:支持高达3300V的峰值电压,具有动态高级主动钳位功能(DA2C)及动态IGBT短路保护。
    - 广泛适用:适用于多种工业驱动、风力发电转换器及牵引等领域,确保系统长期稳定运行。

    应用案例和使用建议


    - 轨道交通:适合用于高速铁路供电系统,确保电力传输效率及安全性。
    - 工业应用:可用于重型机械设备控制,如大型电机调速系统,提高能效比。
    - 新能源领域:在风力发电、高压直流输电(HVDC)项目中,确保逆变器高效运行。
    使用建议:
    - 确保所有连接线缆符合规范要求,防止信号干扰。
    - 定期检查供电电压和门极电压,确保驱动器在正常范围内工作。
    - 在极端环境下使用时,需额外关注散热管理,避免过热导致性能下降。

    兼容性和支持


    - 该产品可与多种高压大功率IGBT模块配合使用。
    - 生产商提供详尽的技术文档和售后支持,包括但不限于故障排除指南、软件更新服务等。

    常见问题与解决方案


    - 问题1:启动过程中IGBT无法正常导通。
    - 解决方案:检查输入电压是否在推荐范围内;确认门极电阻和辅助门电容是否正确安装并匹配指定型号。
    - 问题2:长时间使用后出现过热现象。
    - 解决方案:增加外部冷却措施,如使用散热片或风扇进行强制通风。

    总结和推荐


    SCALE™-2 1SP0635x2x1-33 是一款极为可靠的高性能IGBT驱动器,具备出色的性能和广泛的适应性。其高度集成化的设计极大地简化了系统集成过程,并通过先进的保护机制确保了长时间运行的安全性。鉴于其在多个领域的成功应用案例,强烈推荐给需要高可靠性和高效率电力转换解决方案的专业用户。

1SP0635V2M1-33参数

参数
最大高压侧电压-自举 3.3KV
最小工作供电电压 14.5V
电流 - 峰值输出(灌入,拉出) 35A,35A
驱动配置 低压侧,高压侧
通道类型 -
驱动数量 1
输入类型 -
下降时间 30ns
栅极类型 IGBT
上升时间 9ns
最大传播延迟时间 -
逻辑电压 - VIL,VIH -
最大工作供电电压 15.5V
安装方式 贴片安装
零件状态 在售
包装方式 散装

1SP0635V2M1-33厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

1SP0635V2M1-33数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS 栅极电源驱动器 POWER INTEGRATIONS 1SP0635V2M1-33 1SP0635V2M1-33数据手册

1SP0635V2M1-33封装设计

查看详情并下载
Symbol
Footprint
3D Model
