2EDN7534FXTMA1

产品分类: 栅极电源驱动器
产品描述: 8引脚MOSFET驱动器, 20V电源, DSO封装
供应商型号: 3942023
供应商: 海外现货
标准整包数: 1

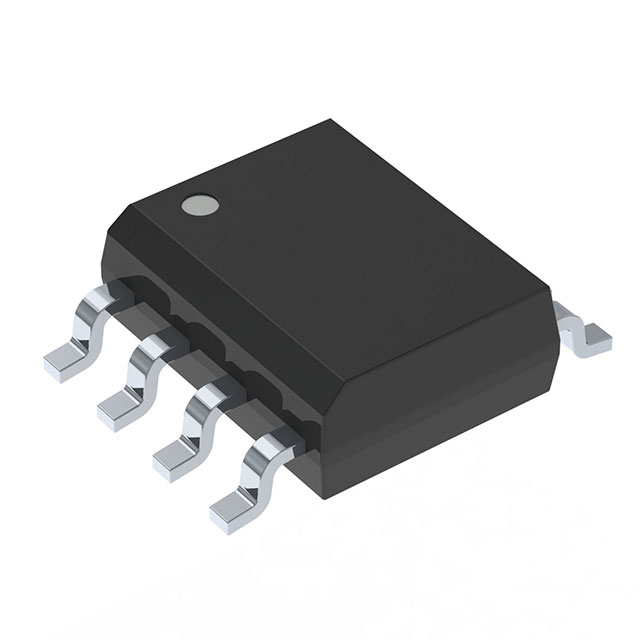

INFINEON TECHNOLOGIES 栅极电源驱动器 2EDN7534FXTMA1

2EDN7534FXTMA1概述

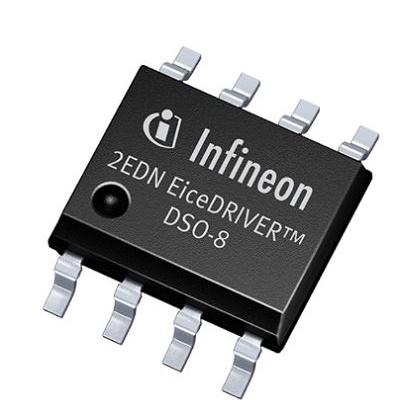

    EiceDRIVER™ 2EDN753x/2EDN853x/2EDN743x 技术手册解析

    产品简介


    EiceDRIVER™ 2EDN753x/2EDN853x/2EDN743x 是一种双通道低侧5A门驱动器IC,具有较低的输出阻抗和卓越的时间准确性。此系列的产品广泛应用于开关电源、直流-直流电源转换器、同步整流阶段和功率因数校正系统等领域。

    技术参数


    - 输出峰值电流:±5 A源/灌电流
    - 传播延迟:典型值19纳秒
    - 传播延迟精度:+6/-4纳秒
    - 启动时间:1.8微秒
    - 关机时间:500纳秒
    - 工作电压范围:4.5 V 至 20 V(某些型号为4.5 V至20 V)
    - 逻辑配置:直接配置和反相配置
    - UVLO选项:4 V 和 8 V
    - 封装选项:8-pin DSO、TSSOP、WSON 和 6-pin SOT23

    产品特点和优势


    1. 高输出电流能力:每个通道能够提供高达5 A的输出电流,确保快速切换。
    2. 紧凑设计:多种封装选项,包括小型的SOT23封装,适用于空间受限的应用。
    3. 精确控制:传播延迟和延迟精度的控制,使产品非常适合要求严格的时间准确性的应用。
    4. 反向电流保护:具备反向电流保护功能,增加了可靠性和耐用性。
    5. 低功耗:在多种应用环境下表现出色,有助于降低整体系统的能耗。

    应用案例和使用建议


    应用案例:这些驱动器IC在开关电源、直流-直流转换器和同步整流器等场景中被广泛应用。例如,在一个典型的开关电源应用中,可以使用2EDN753x驱动两个低侧开关,以提高效率和可靠性。
    使用建议:为了充分发挥产品的潜力,建议使用推荐的输入电压范围,特别是注意UVLO阈值电压。如果在低电压情况下启动,确保已经超过了UVLO阈值,这样可以避免误触发。

    兼容性和支持


    - 兼容性:该系列产品与多种标准电压接口兼容,能够在不同的系统环境中使用。
    - 支持:制造商提供了详尽的技术支持,包括电路图参考设计、测试报告和故障排除指南,方便用户进行设计和维护。

    常见问题与解决方案


    - 问题一:在低电压条件下启动时,输出没有响应。
    - 解决方案:检查输入电压是否超过UVLO阈值,确保系统稳定运行。
    - 问题二:在长时间使用后,输出电流降低。
    - 解决方案:可能是因为散热不良导致温度过高,检查并优化散热措施。
    - 问题三:驱动器IC的输出电压不稳定。
    - 解决方案:检查电路连接是否正确,确保所有输入信号都符合预期的逻辑状态。

    总结和推荐


    EiceDRIVER™ 2EDN753x/2EDN853x/2EDN743x 系列产品的综合表现非常出色,特别适合需要高速切换和高电流能力的应用场合。它的多封装选项和广泛的电气特性使其成为市场上同类产品的强有力竞争者。如果您正在寻找一个高性能、高可靠的门驱动器IC,强烈推荐使用这款产品。

2EDN7534FXTMA1参数

参数
最大传播延迟时间 -
最小工作供电电压 4.2V
最大工作供电电压 20V
最大高压侧电压-自举 -
通道类型 -
电流 - 峰值输出(灌入,拉出) -
驱动配置 反相,非反相
驱动数量 2
栅极类型 -
输入类型 -
上升时间 8.6ns
下降时间 6ns
逻辑电压 - VIL,VIH -
通用封装 DSO
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装

2EDN7534FXTMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

2EDN7534FXTMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 栅极电源驱动器 INFINEON TECHNOLOGIES 2EDN7534FXTMA1 2EDN7534FXTMA1数据手册

2EDN7534FXTMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.5629
10+ ¥ 2.6991
100+ ¥ 2.4184
500+ ¥ 2.4184
1000+ ¥ 2.3752
2500+ ¥ 2.3321
5000+ ¥ 2.3321
库存: 2341
起订量: 19 增量: 0
交货地:
最小起订量为:10
合计: ¥ 26.99
