2SP0320V2A0-17

产品分类: 栅极电源驱动器
厂牌: POWER INTEGRATIONS
产品描述: 7ns 2 14.5V 15.5V IGBT 25ns 半桥 20A,20A 贴片安装
供应商型号: 2SP0320V2A0-17
供应商: 国内现货
标准整包数: 1

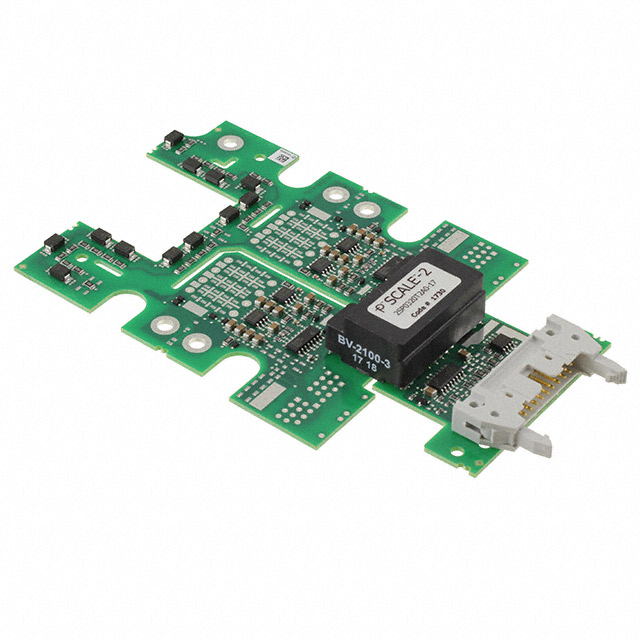

POWER INTEGRATIONS 栅极电源驱动器 2SP0320V2A0-17

2SP0320V2A0-17概述

    2SP0320x2Ax-17: A Comprehensive Overview

    1. 产品简介


    2SP0320x2Ax-17是一款紧凑型高绩效插拔式双通道IGBT驱动器,基于SCALE-2技术,适用于2级、3级和多级逆变器拓扑结构中的独立IGBT模块及并联连接的模块。这款驱动器专为1700V PrimePACK™ IGBT模块设计,具备电气接口(2SP0320T)或光纤接口(2SP0320V和2SP0320S),并内置DC/DC电源供应。产品广泛应用于风力发电转换器、工业驱动、不间断电源、功率因数校正器、牵引、铁路电源、焊接、开关电源、放射学和激光技术等领域。

    2. 技术参数


    - 供电电压: VDC 和 VCC 的供电电压范围为 0 到 16 V。
    - 逻辑输入和输出电压: 高电平为 VCC,低电平为 -0.5 VCC + 0.5 V。
    - 门极峰值电流: 最大 20 A。
    - 平均供电电流: 2SP0320T 型号为 600 mA,2SP0320V 和 2SP0320S 型号为 690 mA。
    - 门极电阻: 转导和关闭门极电阻由用户根据特定IGBT模块进行装配,推荐值请参考“门极电阻装配”段落。
    - 隔离安全标准: 符合 EN 50178 标准和UL标准。
    - 门极电压: 转导时为 15 V,关闭时为 -9.4 到 -9.6 V。
    - 最大 dV/dt: 50 kV/μs。
    - 绝对最大额定值: 操作温度范围为 -40°C 到 +85°C。
    - 推荐操作条件: 供电电压范围为 14.5 V 至 15.5 V。
    - 门极阻抗: 门极输入阻抗为 3.5 kΩ 至 4.6 kΩ。
    - 故障保护: 故障状态下的 SOx 输出电压为 0.7 V。

    3. 产品特点和优势


    2SP0320x2Ax-17的最大优势在于其插拔式的便捷安装方式和高度灵活性,能够缩短应用开发时间,支持2级、3级和多级拓扑结构。同时,其内置的DC/DC电源供应和多种类型的接口使得该产品在各种应用场合下具有很高的可靠性。它还提供了主动钳位Vce关断和IGBT短路保护等功能,确保在极端情况下的安全性。

    4. 应用案例和使用建议


    在风电转换器的应用中,2SP0320x2Ax-17能够可靠地控制IGBT模块的开通和关断,以实现高效的电力转换。在工业驱动和UPS系统中,该驱动器同样能够提供稳定可靠的控制信号。对于使用光纤接口的场合,推荐使用相同的光收发器以避免延迟和抖动的问题。用户在装配门极电阻时应严格按照手册提供的推荐值进行,以确保最佳的性能。

    5. 兼容性和支持


    2SP0320x2Ax-17的电气接口(2SP0320T)和光纤接口(2SP0320V和2SP0320S)兼容多种IGBT模块,例如1700V PrimePACK模块。制造商CT-Concept Technologie AG提供了详尽的技术文档和应用支持,确保用户能够高效地利用这一高性能产品。此外,用户可以通过访问www.IGBT-Driver.com获得更多的资源和技术支持。

    6. 常见问题与解决方案


    - Q: 如何装配门极电阻?
    - A: 用户需根据IGBT模块的具体型号,参照手册中的“门极电阻装配”部分,装配推荐的门极电阻。例如,FF450R17IE4 型号的IGBT需要装配5.6Ω的转导门极电阻和10Ω的关闭门极电阻。
    - Q: 什么是最高开关频率?
    - A: 最高开关频率没有明确规定,取决于所使用的IGBT模块。请查阅相应驱动器的数据表获取更多信息。
    - Q: 如何处理欠压监测问题?
    - A: 若供电电压低于设定阈值,将触发欠压故障状态,相应的输出会被关闭(仅限于2SP0320T型号)。用户应检查电源系统以确保稳定供电。

    7. 总结和推荐


    综上所述,2SP0320x2Ax-17凭借其出色的性能、灵活的设计和广泛的兼容性,是高功率、高压IGBT模块的理想选择。其快速响应时间和可靠的故障保护机制使其成为风力发电、工业驱动、UPS和其他关键应用的优选驱动器。强烈推荐此款产品给对性能和可靠性要求高的用户。
    通过上述分析,2SP0320x2Ax-17不仅是一个性能卓越的产品,而且在多个方面都展示了其独特的竞争优势,是值得用户信赖的选择。

2SP0320V2A0-17参数

参数
最大高压侧电压-自举 1.7KV
驱动配置 半桥
驱动数量 2
通道类型 -
最大传播延迟时间 -
输入类型 -
最小工作供电电压 14.5V
电流 - 峰值输出(灌入,拉出) 20A,20A
逻辑电压 - VIL,VIH -
栅极类型 IGBT
下降时间 25ns
最大工作供电电压 15.5V
上升时间 7ns
安装方式 贴片安装
零件状态 在售
包装方式 托盘
