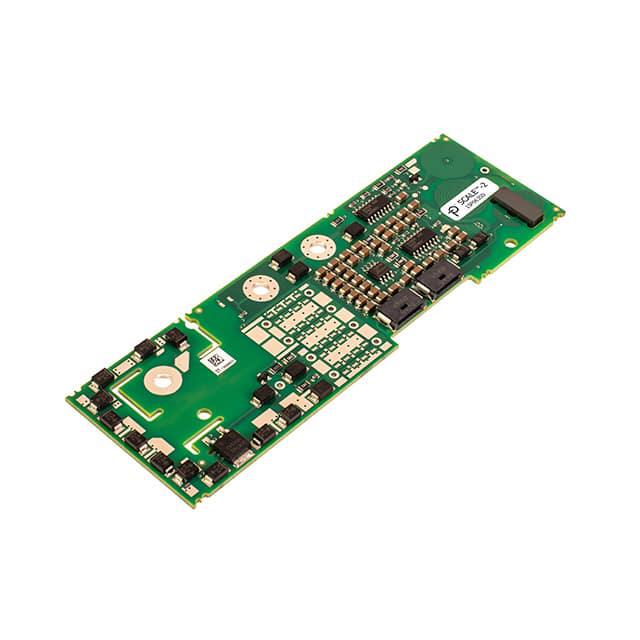

1SP0635D2S1-33

产品分类: 栅极电源驱动器
厂牌: POWER INTEGRATIONS
产品描述: 9ns 1 14.5V 15.5V IGBT 30ns 低压侧,高压侧 35A,35A 贴片安装
供应商型号: 1SP0635D2S1-33
供应商: 国内现货
标准整包数: 1
POWER INTEGRATIONS 栅极电源驱动器 1SP0635D2S1-33

1SP0635D2S1-33概述

    SCALE™-2 1SP0635x2x1-33 高性能IGBT驱动器技术手册

    产品简介


    SCALE™-2 1SP0635x2x1-33 是一种紧凑型高性能单通道智能IGBT驱动器,采用SCALE™-2技术设计。适用于3300V的130x140mm和190x140mm的IGBT模块。作为插件式驱动器,它可以单独使用或与最多三个1SP0635D2S1从属驱动器结合使用,以驱动多达四个并联连接的IGBT模块。此驱动器适合多种电力转换拓扑,包括两电平、三电平和多电平转换器拓扑。

    技术参数


    - 供电电压: 0至16VDC
    - 平均供电电流:
    - 单独驱动时:400mA
    - 搭配三个1SP0635D2S1从属驱动器时:1130mA
    - 门极输出功率:
    - 在70°C时:3W
    - 在85°C时:2.2W
    - 从属驱动器在70°C时:2.6W
    - 从属驱动器在85°C时:2W
    - 开关频率: 不限定(取决于所用的IGBT模块)
    - 门极峰值电流: ±35A
    - 绝缘测试电压: 初级到次级:6000VAC(有效值)
    - 散热要求: 工作温度范围:-40℃至+85℃;存储温度范围:-40℃至+90℃
    - 工作条件: 供电电压范围:14.5V至15.5V
    - 耦合电容: 15pF
    - 监测阈值: 二次侧监控电压范围:12.1V至13.1V;首次侧监控电压范围:5V至5.3V

    产品特点和优势


    - 即插即用: 允许灵活配置和并联连接多个IGBT模块。
    - 高可靠性: 采用光纤接口和内置隔离DC/DC电源供应,提高系统可靠性。
    - 动态高级主动钳位(DA2C): 实现动态IGBT短路保护。
    - 低开发时间: 快速集成,减少应用开发时间。
    - 适应性强: 适用于多种电力传输应用,如牵引、铁路电源、轻轨车辆、HVDC、柔性交流输电系统等。

    应用案例和使用建议


    应用场景:
    - 轨道交通: 用于铁路电源、轻轨车辆等。
    - 高压直流(HVDC): 适用于需要稳定电力传输的场合。
    - 工业应用: 如工业驱动和风力发电转换器。
    - 医疗应用: 如医疗设备的电源管理。
    使用建议:
    - 装配门极电阻和辅助门极电容: 根据IGBT模块选择合适的门极电阻(Rg)和辅助门极电容(Cge)。例如,对于FD800R33KF2C IGBT模块,推荐使用R178/R179为2.7Ω,R168/R169为4.7Ω,C105为150nF。
    - 优化参数设置: 调整门极电压(VGE)和门极电流(Iout),确保IGBT模块在最优条件下运行。

    兼容性和支持


    - 兼容性: 该驱动器可与多种IGBT模块兼容,支持并联连接多个IGBT模块。
    - 技术支持: 厂商提供全面的技术文档和客户支持服务,包括《描述与应用手册》和常见问题解答(FAQ)。

    常见问题与解决方案


    1. 问题: IGBT模块未能正常启动。
    - 解决方案: 检查门极电阻和辅助门极电容是否正确安装,并确认供电电压和电流是否符合要求。
    2. 问题: 开关频率不稳定。
    - 解决方案: 确保系统连接稳固,且门极信号路径无干扰。

    总结和推荐


    综合评估: SCALE™-2 1SP0635x2x1-33 驱动器在可靠性、灵活性和适应性方面表现出色,非常适合需要高效、可靠的IGBT模块应用。其高度集成的设计大大缩短了开发时间,非常适合需要快速部署的项目。
    推荐使用: 我们强烈推荐SCALE™-2 1SP0635x2x1-33 驱动器,特别是在需要高可靠性的电力转换系统中。

1SP0635D2S1-33参数

参数
逻辑电压 - VIL,VIH -
通道类型 -
电流 - 峰值输出(灌入,拉出) 35A,35A
最小工作供电电压 14.5V
栅极类型 IGBT
下降时间 30ns
驱动数量 1
最大工作供电电压 15.5V
最大传播延迟时间 -
最大高压侧电压-自举 3.3KV
上升时间 9ns
驱动配置 低压侧,高压侧
输入类型 -
安装方式 贴片安装
零件状态 在售
包装方式 散装
