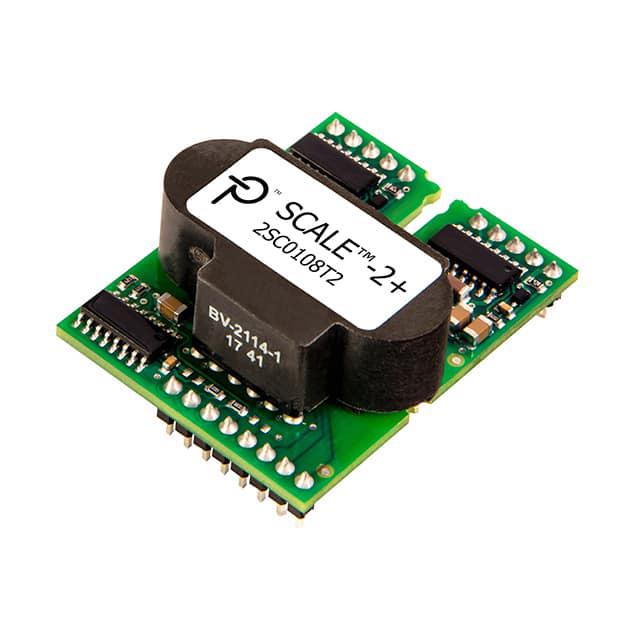

2SC0108T2G0-17

产品分类: 栅极电源驱动器
厂牌: POWER INTEGRATIONS
产品描述: 17ns 2 14.5V 15.5V IGBT 15ns 低压侧,高压侧 8A,8A 贴片安装 45mm*34.3mm*16mm
供应商型号: 2SC0108T2G0-17
供应商: 国内现货
标准整包数: 5
POWER INTEGRATIONS 栅极电源驱动器 2SC0108T2G0-17

2SC0108T2G0-17概述

    SCALE™-2+ 2SC0108T2G0-17/2SC0108T2G0C-17 双通道紧凑型低成本栅极驱动器

    产品简介


    SCALE™-2+ 2SC0108T2G0-17 和 2SC0108T2G0C-17 是专为高可靠性工业应用设计的双通道超紧凑型低成本栅极驱动器核心。这两个型号的产品都具有增强的电磁兼容性(EMC)和软关断(SSD)功能,并且符合无铅标准。它们可以广泛应用于各种电源转换设备,如通用驱动器、不间断电源(UPS)、太阳能和风能转换器、牵引辅助转换器、电车和混合动力汽车、开关模式电源供应(SMPS)以及医疗设备(如MRI、CT和X射线)和激光技术等领域。

    技术参数


    - 产品型号:2SC0108T2G0-17 / 2SC0108T2G0C-17
    - 供电电压范围:14.5V 到 15.5V
    - 输出电流:每通道8A,输出功率1W
    - 门驱动电压:+15V/-8V
    - 隔离电压:最大1700V峰值
    - 逻辑输入输出电压:-0.5V 到 VCC+0.5V
    - 工作温度范围:-40°C 到 85°C
    - 绝对最大额定值:供电电压最高16V,门峰值电流±8A
    - 平均供电电流:无负载时31mA
    - 耦合电容:23pF
    - 输出延迟时间:开启延迟td(on) 75ns,关闭延迟td(off) 65ns
    - 输出上升时间:17ns,下降时间15ns
    - 安全隔离:符合EN 50178标准
    - 部分放电熄灭电压:主侧到次级侧1768V峰值,次级侧到次级侧1700V峰值
    - 泄漏距离:主侧到次级侧12.9mm,次级侧到次级侧8.5mm
    - 清空距离:主侧到次级侧12.9mm,次级侧到次级侧6.5mm
    - 软关断功能:实现在检测到短路情况后降低关断di/dt以限制Vce过电压

    产品特点和优势


    - 高度集成:采用SCALE-2+芯片组,相比传统驱动器减少了约85%的组件数量。
    - 超紧凑设计:仅45 x 34.3mm的尺寸和最大插入高度16mm,适合在受限空间内高效利用。
    - 多用途应用:适用于各种IGBT模块的驱动,包括高达600A/1200V或450A/1700V的模块,并支持多级拓扑结构。
    - 高可靠性:具备软关断(SSD)功能,有效防止过电压,并提供多种保护机制,如欠压监测和短路保护。
    - 高效率和低延迟:最小响应时间为1.2µs,传输延迟仅为360ns。

    应用案例和使用建议


    应用案例
    - 通用驱动器:用于工厂自动化和过程控制设备中的电机驱动。
    - 太阳能和风能转换器:用于可再生能源系统的电力转换。
    - 医疗设备:如MRI、CT和X射线机等高精度医疗成像设备。
    - 牵引辅助转换器:用于电车和混合动力汽车的辅助系统。
    使用建议
    - 在安装过程中注意静电防护措施,避免对产品造成损害。
    - 为了确保最佳性能,建议在使用过程中保持供电电压稳定在15V。
    - 确保散热良好,特别是在高温环境下使用时要特别关注产品的表面温度。
    - 定期检查和维护,确保所有连接和接口完好无损。

    兼容性和支持


    - 兼容性:产品兼容广泛的IGBT模块,如上所述。
    - 支持和服务:提供详细的应用手册和在线技术支持,以便用户更好地理解和使用该产品。
    - 认证:通过UL508C和UL60950-1认证,确保产品质量和安全性。

    常见问题与解决方案


    1. 问题:产品表面温度过高
    - 解决方案:确保良好的散热条件,如有必要可增加散热片或风扇来提高散热效果。
    2. 问题:供电电压波动
    - 解决方案:使用稳压器或电源滤波器来保证稳定的供电电压。
    3. 问题:通信故障
    - 解决方案:检查连接线路是否松动或损坏,确认所有接口连接正确。

    总结和推荐


    综上所述,SCALE™-2+ 2SC0108T2G0-17/2SC0108T2G0C-17是一款非常适合工业应用的紧凑型、高性能栅极驱动器。它在设计和制造过程中充分考虑了可靠性和成本效益,尤其适用于需要高可靠性的应用场合。强烈推荐该产品给需要高性能栅极驱动器的用户,特别是那些需要在苛刻条件下运行的应用场合。

2SC0108T2G0-17参数

参数
最大工作供电电压 15.5V
栅极类型 IGBT
下降时间 15ns
输入类型 -
逻辑电压 - VIL,VIH -
通道类型 -
上升时间 17ns
最大传播延迟时间 -
驱动配置 低压侧,高压侧
最大高压侧电压-自举 1.7KV
电流 - 峰值输出(灌入,拉出) 8A,8A
驱动数量 2
最小工作供电电压 14.5V
长*宽*高 45mm*34.3mm*16mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘
