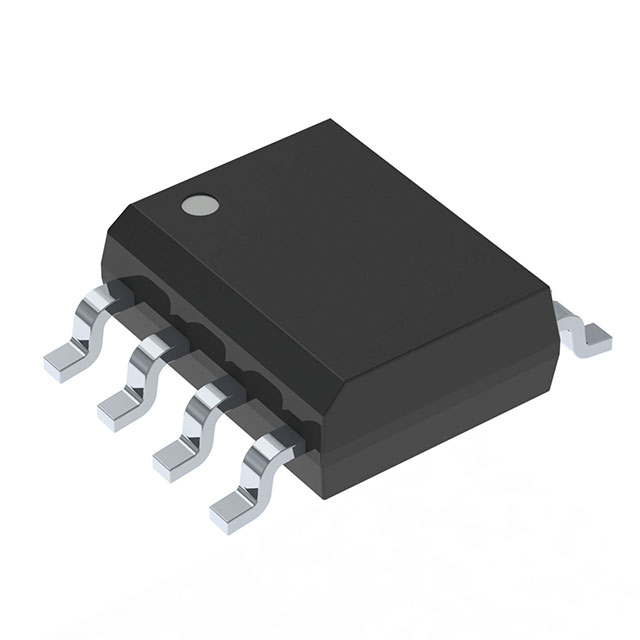

2ED2304S06FXLSA1

产品分类: 栅极电源驱动器
产品描述: 80ns 2 10V 60ns 20V 40ns DSO-8 贴片安装
供应商型号: UA-2ED2304S06FXLSA1
供应商: 海外现货
标准整包数: 95
INFINEON TECHNOLOGIES 栅极电源驱动器 2ED2304S06FXLSA1

2ED2304S06FXLSA1概述

    2ED2304S06F 技术手册

    1. 产品简介


    2ED2304S06F 是一款由英飞凌公司生产的650V半桥栅极驱动器,集成有内部自举二极管(BSD)。这款驱动器专为电机驱动、通用逆变器以及直流到交流电源转换器等应用设计。其主要功能包括驱动N沟道功率MOSFET或IGBT,能够实现高速且低功耗的操作。

    2. 技术参数


    以下列出了2ED2304S06F的主要技术规格:
    - 电压范围: 高边浮动井供电电压VB在10V至670V之间,VS高边浮动井供电返回电压在-6V至650V之间。
    - 输出电流: 正向输出电流可达+0.36A,反向输出电流可达-0.7A。
    - 驱动电压: 逻辑输入电压范围在0V至VCC之间,门驱动供应电压范围在10V至20V之间。
    - 电气特性: 允许的最大开关节点电压变化率dVS/dt为50V/ns。
    - 环境条件: 温度范围为-40°C至125°C,适用于工业级应用。
    - 认证: 符合JEDEC标准的可靠性测试。

    3. 产品特点和优势


    2ED2304S06F具备以下几个显著特点:
    - Infineon薄层SOI技术: 提供卓越的耐用性和抗噪声能力。
    - 负瞬态电压耐受: 可承受高达-100V的负瞬态电压,确保电路稳定性。
    - 低延迟和匹配精度: 延迟时间典型值为10ns,最大值为60ns,保证精确的时间同步。
    - 内置死区时间与互锁功能: 防止直通现象,确保安全可靠的运行。
    - 逻辑兼容性: 支持3.3V、5V和15V逻辑输入,易于集成到现有系统中。

    4. 应用案例和使用建议


    - 电机驱动系统: 用于各种类型的电动机控制,提高系统的能效和可靠性。
    - 逆变器: 在制冷压缩机及其他电力转换应用中提供高效稳定的电能转换。
    - 电源转换器: 作为在线AC-DC电源转换器的关键组件,确保电源稳定供应。

    使用建议:
    - 为了充分发挥其性能,应在PCB设计时注意减少寄生电感和电容,以降低EMI。
    - 确保逻辑输入脉冲宽度不低于0.3μs,避免信号丢失。
    - 在实际应用中,应注意负瞬态电压的影响,尽量通过合理布局和组件选择来限制其幅度。

    5. 兼容性和支持


    2ED2304S06F与大多数常见的电源管理和控制系统具有良好的兼容性,支持3.3V、5V和15V逻辑输入。英飞凌提供了详尽的技术文档和支持服务,包括应用指南和设计建议,帮助用户更好地利用这一产品。

    6. 常见问题与解决方案


    - 问题: 负瞬态电压过高,导致器件损坏。
    - 解决方案: 通过合理的PCB布局和组件选择来限制负瞬态电压的幅度,同时增加滤波电路以进一步吸收瞬态电压。
    - 问题: 输出电流不足,无法满足应用需求。
    - 解决方案: 检查供电电压是否符合要求,确认无其他电路影响,并根据需要调整电路设计。


    7. 总结和推荐


    总体来看,2ED2304S06F是一款高性能的半桥栅极驱动器,具备出色的耐压能力和良好的逻辑兼容性。它适用于多种工业应用场景,如电机驱动和电源转换等。推荐在需要高可靠性和稳定性的应用场合使用该产品。通过合理的设计和布局,可以最大限度地发挥其性能优势。

2ED2304S06FXLSA1参数

参数
最小工作供电电压 10V
最大高压侧电压-自举 -
逻辑电压 - VIL,VIH -
最大工作供电电压 20V
栅极类型 -
上升时间 80ns
下降时间 40ns
驱动数量 2
通道类型 -
最大传播延迟时间 60ns
电流 - 峰值输出(灌入,拉出) -
驱动配置 -
输入类型 -
通用封装 DSO-8
安装方式 贴片安装
零件状态 停产
包装方式 散装,管装
