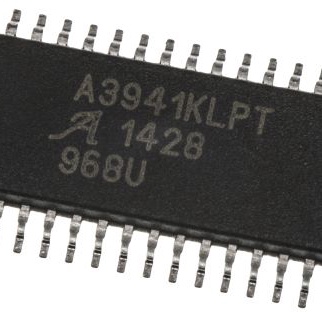

A3941KLPTR

产品分类: 栅极电源驱动器
产品描述: Allegro Microsystems 28引脚MOSFET驱动器, 50V电源, TSSOP封装, 全桥
供应商型号: A3941KLPTR
供应商: 期货订购
标准整包数: 625
ALLEGRO MICROSYSTEMS 栅极电源驱动器 A3941KLPTR

A3941KLPTR概述


    产品简介


    A3941全桥MOSFET驱动器是一款专为汽车应用设计的全桥控制器,特别适用于处理高功率感性负载,如直流电机。它通过外部N沟道功率MOSFET来实现对负载的高效控制。A3941具备完整的电池电压驱动能力(超过10V),支持从7V到50V的电池电压范围,即使在电池电压低至5.5V的情况下也能保持有效的功能。

    技术参数


    - 输入电源电压(VBB): 5.5V 到 50V
    - 静态电流(IBBQ): 10mA 到 14mA(正常模式)
    - 静态电流(IBBS): 10μA(睡眠模式)
    - 输出电压(VREG): 12.5V 到 13.75V(根据不同电池电压)
    - 内部5V稳压器(V5): 输出电压稳定在4.5V到5.5V
    - 死时间调整(tDEAD): 可调,范围从815ns到1110ns(根据电阻值)

    产品特点和优势


    - 高电流门驱动器: 高电流门驱动器可驱动广泛的N沟道功率MOSFET,适用于汽车环境下的高速切换。
    - 充电泵技术: 充电泵技术确保在低压供电条件下仍能提供足够的门驱动电压。
    - 保护功能: 包括过温保护、欠压锁定及桥路故障检测,有助于提升系统可靠性。
    - 灵活性: 支持慢速和快速衰减模式,可适应不同的应用场景。

    应用案例和使用建议


    - 汽车应用: A3941广泛应用于汽车引擎启动系统和雨刷电机等需要处理大电流负载的场合。
    - 使用建议: 在选择外部MOSFET时,需考虑其最大电流承受能力和门驱动电压需求。此外,合理设置死时间参数可以避免交叉导通现象,提高桥路效率。

    兼容性和支持


    - 兼容性: A3941适用于各种N沟道MOSFET,兼容多种驱动方案(同步整流/二极管整流)。
    - 支持与维护: Allegro MicroSystems提供详尽的技术文档和在线支持服务,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    - 问题1: 开机后无响应
    - 解决方法: 检查电源连接和保险丝状态,确认电源电压在规定范围内。
    - 问题2: 发热严重
    - 解决方法: 检查散热措施是否到位,确认是否出现过温警告信号。必要时可加大散热片面积或增强冷却系统。
    - 问题3: 故障指示灯亮起
    - 解决方法: 查看故障代码,参考用户手册中的故障诊断流程进行排查。

    总结和推荐


    总体而言,A3941全桥MOSFET驱动器凭借其高效、可靠的特点,在汽车及其他高压负载控制应用中表现优异。该产品具有出色的门驱动能力、灵活的配置选项及丰富的保护机制,使其成为市场上同类产品中的佼佼者。对于需要高可靠性、大电流驱动的应用,我们强烈推荐使用A3941。

A3941KLPTR参数

参数
上升时间 -
驱动数量 4
电流 - 峰值输出(灌入,拉出) -
输入类型 -
最大传播延迟时间 -
最小工作供电电压 5.5V
逻辑电压 - VIL,VIH -
通道类型 -
下降时间 -
驱动配置 -
最大高压侧电压-自举 -
栅极类型 -
最大工作供电电压 50V
长*宽*高 9.7mm*4.4mm*1.1mm
通用封装 TSSOP
安装方式 贴片安装

A3941KLPTR厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。

A3941KLPTR数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS 栅极电源驱动器 ALLEGRO MICROSYSTEMS A3941KLPTR A3941KLPTR数据手册

A3941KLPTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
625+ ¥ 35.653
1250+ ¥ 33.863
库存: 3840
起订量: 625 增量: 0
交货地:
最小起订量为:625
合计: ¥ 22283.12
直接购买
加入购物车
