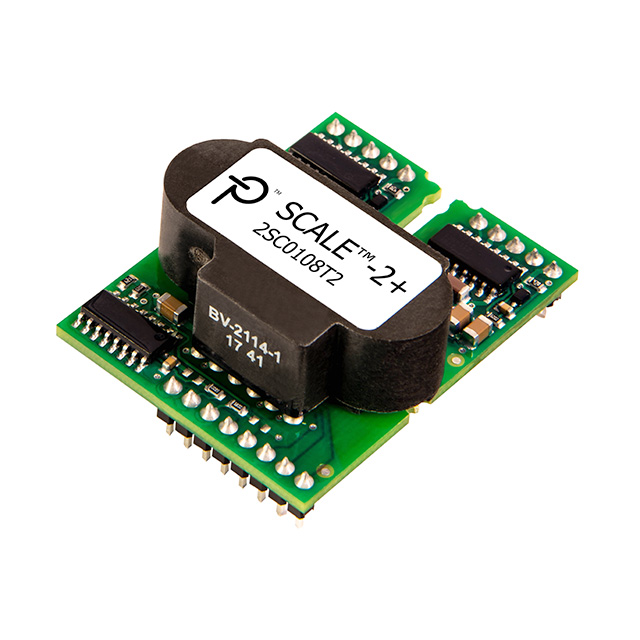

2SC0108T2H0-17

产品分类: 栅极电源驱动器
厂牌: POWER INTEGRATIONS
产品描述: 17ns 2 14.5V 15.5V IGBT 15ns 低压侧,高压侧 8A,8A 贴片安装 45mm*34.3mm*16mm
供应商型号: 3703217
供应商: 海外现货
标准整包数: 1
POWER INTEGRATIONS 栅极电源驱动器 2SC0108T2H0-17

2SC0108T2H0-17概述

    SCALE™-2+ 2SC0108T2H0-17 和 2SC0108T2H0C-17 产品技术手册

    产品简介


    SCALE™-2+ 2SC0108T2H0-17 和 2SC0108T2H0C-17 是一款低功耗、超紧凑型双通道驱动器核心,适用于需要高可靠性的通用应用场景。该系列产品设计用于各种工业用途,能够驱动常见的 IGBT 模块,适用于多种电源转换设备。

    技术参数


    - 电气参数
    - 供电电压: 14.5V ~ 15.5V
    - 逻辑输入和输出电压: -0.5V ~ VCC+0.5V
    - 峰值栅极电流: -8A ~ +8A
    - 外部栅极电阻: 2Ω
    - 栅极电荷: 6.3µC
    - 平均供电电流: 260mA (最高温度70°C)
    - 最大输出功率: 1.2W (最高温度70°C)
    - 隔离参数
    - 初级到次级测试电压: 5000VAC(eff)
    - 次级到次级测试电压: 4000VAC(eff)
    - 漏电流: 20mA
    - 绝缘协调: 符合EN 50178标准
    - 偏移距离: 初级到次级12.9mm, 次级到次级8.5mm
    - 间隙距离: 初级到次级12.9mm, 次级到次级6.5mm
    - 开关频率: 50kHz
    - 最大压降率: 50kV/μs
    - 工作温度范围: -40°C ~ 85°C
    - 存储温度范围: -40°C ~ 50°C

    产品特点和优势


    1. 高集成度:采用SCALE-2+芯片组,集成度高,体积小,仅需约45 x 34.3mm的安装空间。
    2. 高可靠性:具有短路保护、软关断(SSD)等功能,确保系统安全稳定运行。
    3. 多功能性:适用于通用电机驱动、不间断电源、太阳能和风能转换器等各类应用。
    4. 卓越的EMC性能:能够在严苛的工业环境下可靠运行。

    应用案例和使用建议


    - 通用电机驱动:可驱动中小型电机系统,提高系统的稳定性和可靠性。
    - 不间断电源(UPS):确保电力供应连续,减少系统故障风险。
    - 太阳能和风能转换器:提高能源转换效率,降低系统成本。
    使用建议:
    - 在高温环境下工作时,注意散热措施,避免过热导致系统失效。
    - 确保供电电压和电流符合规范,避免超出额定范围造成损坏。

    兼容性和支持


    - 兼容性:与市面上常见的 IGBT 模块兼容,适用于多种应用场景。
    - 技术支持:提供详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:供电电流过高导致系统过热。
    - 解决方案:检查负载情况,确保供电电流不超过额定值。
    - 问题2:系统运行不稳定。
    - 解决方案:检查电路连接,确保接地良好,供电电压稳定。

    总结和推荐


    SCALE™-2+ 2SC0108T2H0-17 和 2SC0108T2H0C-17 是一款高性能、高集成度的驱动器核心,具备广泛的应用前景。其优异的可靠性和高集成度使其成为各种工业应用场景的理想选择。我们强烈推荐使用这款产品以满足您的需求。

2SC0108T2H0-17参数

参数
驱动数量 2
最小工作供电电压 14.5V
输入类型 -
最大高压侧电压-自举 1.2KV
上升时间 17ns
驱动配置 低压侧,高压侧
电流 - 峰值输出(灌入,拉出) 8A,8A
逻辑电压 - VIL,VIH -
栅极类型 IGBT
通道类型 -
下降时间 15ns
最大工作供电电压 15.5V
最大传播延迟时间 -
长*宽*高 45mm*34.3mm*16mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘
