BD16950EFV-CE2

产品分类: 栅极电源驱动器
厂牌: ROHM
产品描述: 2 3V 5.5V Non-Inverting MOSFET,N沟道 半桥 SOP 贴片安装,黏合安装
供应商型号: CSJ-ST60047916
供应商: 海外现货
标准整包数: 1

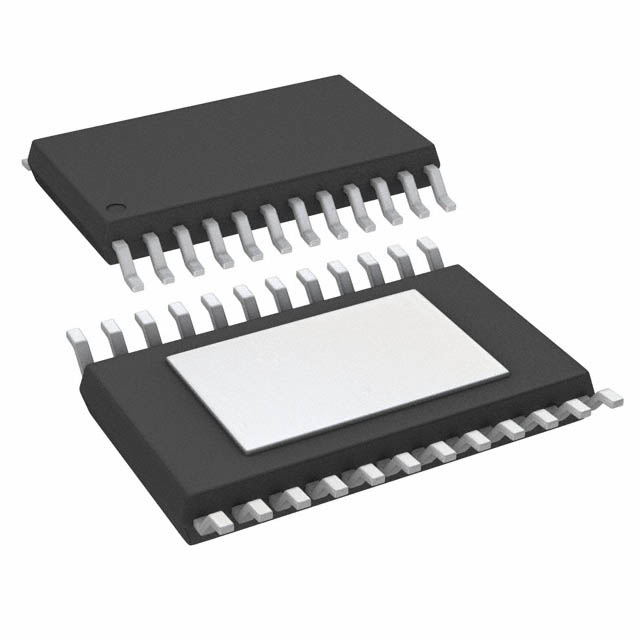

ROHM 栅极电源驱动器 BD16950EFV-CE2

BD16950EFV-CE2概述


    产品简介




    产品类型:本产品为BD16950EFV,是一款适用于汽车电子领域的单片硅集成电路,专门设计用于控制两个半桥门驱动器。通过外部微控制器(MCU)通过16位串行外设接口(SPI)进行控制。此产品经过AEC-Q100认证,可应用于多种汽车和工业系统。

    主要功能:BD16950EFV允许独立控制低侧和高侧的NMOSFET,从而实现几种由MCU控制的工作模式。产品提供可编程驱动电流以调整上升沿速度,有助于满足电磁干扰(EMI)和功耗要求。诊断结果可以通过外部MCU读取并重置。

    应用领域:该产品广泛应用于四轮驱动扭矩分配系统、电动窗提升装置、天窗模块、雨刮器、安全带张紧器、座椅定位等多种汽车及工业控制系统。


    技术参数




    - 输入电压 VS:5.5V 至 40V
    - 输入电压 VCC:3.0V 至 5.5V
    - 栅极驱动电压:11V(典型值)
    - VS 静态供应电流:0µA(典型值)
    - VCC 静态供应电流:2µA(典型值)
    - 栅极驱动电流:1mA 到 31mA(步进为1mA)
    - 交叉电流保护时间:0.25μs 到 92μs
    - SPI时钟频率:最大7MHz
    - 封装尺寸:HTSSOP-B24(7.8mm x 7.6mm x 1.00mm)


    产品特点和优势




    - AEC-Q100 认证:确保产品在恶劣环境下的稳定性和可靠性,特别适合汽车电子应用。
    - 可编程驱动电流:可根据需要调整上升沿速度,以满足特定应用的EMI和功率需求。
    - 独立控制:允许独立控制高侧和低侧NMOSFET,提高了系统的灵活性和适应性。
    - 灵活的控制方式:通过SPI进行控制,方便与其他系统整合。
    - 高度集成:单芯片集成多种功能,简化电路设计,降低成本。


    应用案例和使用建议




    应用案例:例如,在四轮驱动扭矩分配系统中,BD16950EFV可以实现高效准确的电机控制,确保车辆在复杂路况下依然能够保持良好的操控性和稳定性。

    使用建议:
    1. 选型建议:选择合适的外部NMOSFET,应具备足够的电流容量和耐压能力(≥12V),以满足具体应用的需求。
    2. 电容配置:对于输入电容CVS和CVCC,推荐使用陶瓷电容,以降低阻抗和平均输入电流;而对于充电泵电容CCP1和CCP2,推荐使用0.1μF的陶瓷电容。


    兼容性和支持




    - 兼容性:BD16950EFV可与其他符合标准的电子元件或设备兼容,特别适用于现有系统的升级或扩展。
    - 支持:ROHM公司提供了详尽的技术文档和支持服务,包括详细的使用指南、常见问题解答和售后服务。


    常见问题与解决方案




    1. Q:如何确保正确的安装方向?
    - A: 安装时必须确保引脚方向正确,避免将未连接的引脚短路到接地或其他电源引脚,以防止损坏集成电路。

    2. Q:如何调整栅极驱动电流?
    - A: 通过调整CUR_SOURCE[4:0]和CUR_SINK[4:0]寄存器的值来设置不同的驱动电流等级,实现对上升沿速度的调节。

    3. Q:在高温环境下,器件如何保证可靠运行?
    - A: 设备具有较高的最大结温(Tjmax=150°C),且有相应的热管理措施,可在高温环境中稳定工作。


    总结和推荐




    综合评估:BD16950EFV是一款功能强大且可靠的2通道半桥门驱动器,适用于各种汽车电子和工业控制系统。它具有高度的集成度、灵活的控制方式和出色的性能表现。

    推荐使用:鉴于其卓越的性能、广泛的适用性和良好的市场反馈,我们强烈推荐BD16950EFV作为汽车电子和工业控制系统中的关键部件。

BD16950EFV-CE2参数

参数
栅极类型 MOSFET,N沟道
最大工作供电电压 5.5V
下降时间 -
最小工作供电电压 3V
最大传播延迟时间 -
通道类型 -
驱动配置 半桥
逻辑电压 - VIL,VIH -
驱动数量 2
上升时间 -
电流 - 峰值输出(灌入,拉出) -
最大高压侧电压-自举 -
输入类型 Non-Inverting
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD16950EFV-CE2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD16950EFV-CE2数据手册

厂牌 PDF简要描述 下载
ROHM 栅极电源驱动器 ROHM BD16950EFV-CE2 BD16950EFV-CE2数据手册

BD16950EFV-CE2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.4218 ¥ 54.3926
库存: 3869
起订量: 8 增量: 1
交货地:
最小起订量为:1
合计: ¥ 54.39
