VO3120

产品分类: 栅极电源驱动器
产品描述: Vishay电机驱动芯片, 最大输出2.5A, DIP封装
供应商型号: 30C-VO3120 8-DIP
供应商: 国内现货
标准整包数: 1

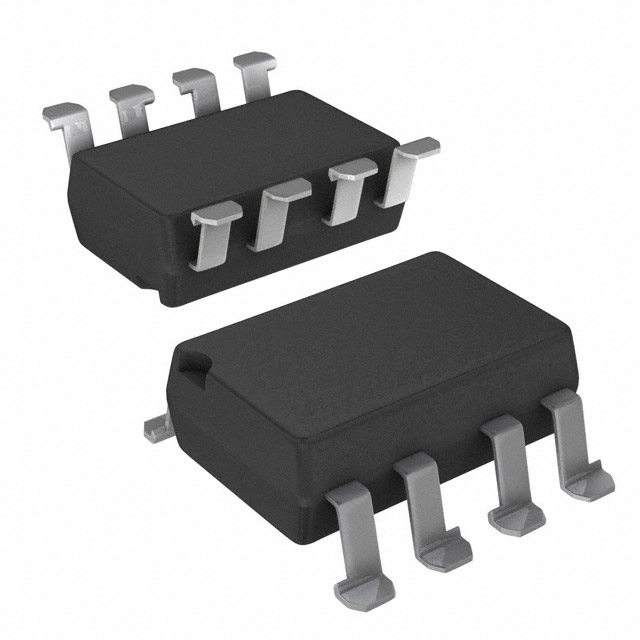

VISHAY INTERTECHNOLOGY 栅极电源驱动器 VO3120

VO3120概述

    VO3120 2.5 A 输出电流 IGBT 和 MOSFET 驱动器技术手册

    1. 产品简介


    产品类型:VO3120 是一款由发光二极管 (LED) 光耦合到集成电路上的功率输出级组成的光耦合器。这款光耦合器特别适合用于电机控制逆变器应用中的功率 IGBT 和 MOSFET 的驱动。
    主要功能:该光耦合器通过光耦合方式提供电气隔离,可以实现高达 800 V/50 A 的 IGBT 直接驱动能力。此外,它还具有高共模瞬态抑制能力和低脉宽失真,能够适应广泛的工业温度范围。
    应用领域:适用于多种领域,如:
    - 孤立式 IGBT/MOSFET 门极驱动
    - 交流和无刷直流电机驱动
    - 感应炉灶
    - 工业逆变器
    - 开关电源 (SMPS)
    - 不间断电源 (UPS)

    2. 技术参数


    - 输出电流:最小峰值输出电流为 2.5 A
    - 共模抑制比:最小共模瞬态抑制能力为 25 kV/μs(当 VCM = 1500 V 时)
    - 供电电流:最大供应电流 ICC = 2.5 mA
    - 过压锁定:带有滞后的欠电压锁定 (UVLO)
    - 供电电压范围:工作电压范围为 15 V 至 32 V
    - 脉宽失真:最大脉宽失真为 0.2 μs
    - 工作温度范围:工业温度范围为 -40°C 到 110°C
    - 低电平输出电压:最大低电平输出电压为 0.5 V
    - 绝缘等级:按 DIN EN 60747-5-2(VDE 0884)标准进行强化绝缘评级

    3. 产品特点和优势


    - 高可靠性:能够在 -40°C 到 110°C 的工业温度范围内稳定工作。
    - 强大瞬态抑制能力:具有 25 kV/μs 的共模瞬态抑制能力,能够有效抵抗高压瞬态冲击。
    - 低脉宽失真:最大脉宽失真仅为 0.2 μs,确保信号传输的准确性。
    - 高效能驱动:最小峰值输出电流达到 2.5 A,能够直接驱动高达 800 V/50 A 的 IGBT。

    4. 应用案例和使用建议


    应用案例:
    - 电机控制逆变器:该产品非常适合用于电机控制逆变器中 IGBT 和 MOSFET 的驱动,提供可靠的电气隔离和高效的驱动能力。
    - 工业逆变器:适用于各种工业逆变器系统,如感应炉灶和开关电源。
    使用建议:
    - 设计注意事项:在电路设计中应注意避免过高的电压瞬变冲击,以确保产品的长期稳定运行。
    - 散热管理:由于产品具有一定的功耗,需注意合理的散热设计,以维持稳定的温度工作环境。

    5. 兼容性和支持


    兼容性:
    - 该产品与多种电源转换模块兼容,适用于广泛的电力应用场合。
    - 支持多种封装选项,如 DIP-8 和 SMD-8,方便不同应用需求。
    支持和维护:
    - 提供详细的安装指南和技术文档,可访问 Vishay 官网获得。
    - 如有任何技术问题,可通过指定的技术支持邮箱联系技术支持团队。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - Q1: 设备无法正常启动
    - 解决方案:检查电源电压是否在额定范围内,确保输入电流和输入电压符合要求。
    - Q2: 脉冲宽度失真严重
    - 解决方案:确认负载条件符合设计要求,调整外部电阻和电容值,以优化信号延迟。
    - Q3: 设备过热
    - 解决方案:确保适当的散热措施,合理布置电路板,增加散热片或散热风扇以改善热传导。

    7. 总结和推荐


    综合评估:
    - 主要优点:VO3120 具有出色的电气隔离性能和稳定的温度适应能力,能够高效驱动 IGBT 和 MOSFET。
    - 适用场景:广泛应用于电机控制逆变器、工业逆变器、感应炉灶等领域,提供了可靠且高效的选择。
    推荐:
    - 强烈推荐在需要高性能电气隔离和高驱动能力的应用中使用 VO3120。对于复杂和苛刻的工作环境,其独特的设计和稳定性使其成为理想的解决方案。

VO3120参数

参数
下降时间 400ns
逻辑电压 - VIL,VIH -
上升时间 400ns
驱动配置 -
最大工作供电电压 32V
最大高压侧电压-自举 -
驱动数量 -
最大传播延迟时间 400ns,400ns
输入类型 -
通道类型 -
电流 - 峰值输出(灌入,拉出) -
栅极类型 -
最小工作供电电压 15V
长*宽*高 9.77mm*6.64mm*3.55mm
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

VO3120厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VO3120数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 栅极电源驱动器 VISHAY INTERTECHNOLOGY VO3120 VO3120数据手册

VO3120封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.151
100+ ¥ 6.787
1000+ ¥ 6.182
2000+ ¥ 5.72
30000+ ¥ 5.698
40000+ ¥ 5.632
库存: 94
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 8.15
