IRFBC40APBF

产品分类: 场效应管(MOSFET)
产品描述: 威世, 场效应管Mosfet
供应商型号: UNP-IRFBC40APBF
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) IRFBC40APBF

IRFBC40APBF概述


    产品简介


    IRFBC40A, SiHFBC40A:硅基N沟道功率MOSFET
    IRFBC40A和SiHFBC40A是Vishay Siliconix公司推出的高性能硅基N沟道功率MOSFET。这类产品广泛应用于开关模式电源(SMPS)、不间断电源(UPS)以及其他需要高速功率开关的应用场景。这些MOSFET具有低栅极电荷和优化的抗冲击能力,使其非常适合于快速开关和高能效应用。

    技术参数


    以下是IRFBC40A和SiHFBC40A的关键技术参数:
    - 最大漏源电压 (VDS):600 V
    - 导通电阻 (RDS(on)):1.2 Ω (VGS = 10 V)
    - 总栅极电荷 (Qg):42 nC
    - 栅源电荷 (Qgs):10 nC
    - 栅漏电荷 (Qgd):20 nC
    - 最大脉冲漏电流 (IDM):25 A
    - 最大单次脉冲雪崩能量 (EAS):570 mJ
    - 最大结温 (TJ):-55 °C 到 +150 °C
    - 最大功率耗散 (PD):125 W

    产品特点和优势


    IRFBC40A和SiHFBC40A具有以下显著特点和优势:
    - 低栅极电荷:简化驱动要求,有助于降低系统功耗。
    - 增强的栅极、雪崩和动态dV/dt鲁棒性:提高了设备的可靠性和耐用性。
    - 全面表征的电容、雪崩电压和电流:确保产品在多种条件下的性能稳定。
    - 合规RoHS:符合欧盟环保标准,适合全球市场销售。

    应用案例和使用建议


    这些MOSFET适用于多种应用场合,例如:
    - 开关模式电源 (SMPS):用于高效的电力转换。
    - 不间断电源 (UPS):提供可靠的后备电源解决方案。
    使用建议:
    - 在设计开关电源时,应注意栅极驱动电路的设计以减少寄生电感,避免高频振荡。
    - 确保散热系统良好,特别是在高功率运行环境下,以防止过热损坏。

    兼容性和支持

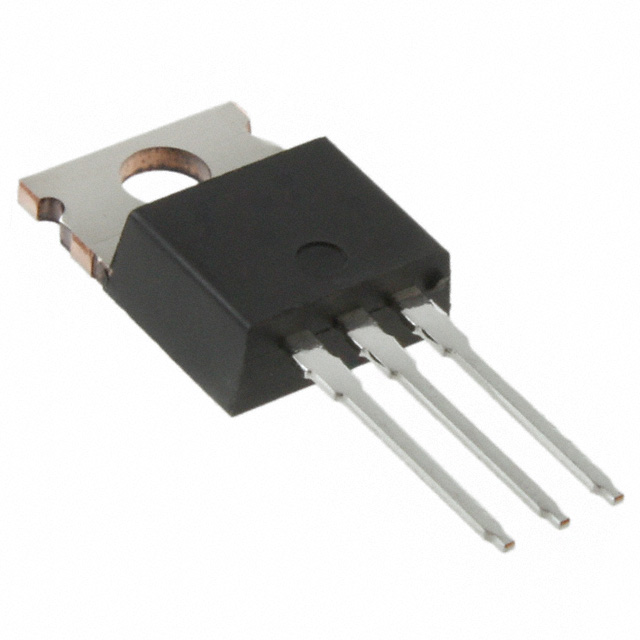

    - 封装:采用TO-220AB封装,易于安装和焊接。
    - 支持:Vishay Siliconix提供详尽的技术文档和应用指南,以帮助用户正确使用和维护这些产品。

    常见问题与解决方案


    常见问题1:设备温度过高
    解决方案:增加散热措施,确保良好的空气流通和散热片接触。
    常见问题2:驱动信号不稳定
    解决方案:检查驱动电路设计,确保信号稳定,避免信号线过长或干扰。

    总结和推荐


    IRFBC40A和SiHFBC40A是高性能的硅基N沟道功率MOSFET,适用于需要高效、高可靠性功率转换的应用。其优越的电气特性和坚固的机械结构使得它们成为现代电源设计的理想选择。我们强烈推荐使用这些产品以获得最佳的性能和长期可靠性。

IRFBC40APBF参数

参数
Vgs-栅源极电压 30V
Ciss-不同 Vds 时的输入最大电容 1.036nF@25V
配置 -
栅极电荷 42nC@ 10 V
Vgs(th)-栅源极阈值电压 4V@ 250µA
Vds-漏源极击穿电压 600V
通道数量 -
Id-连续漏极电流 6.2A
Rds(On)-漏源导通电阻 1.2Ω@ 3.7A,10V
FET类型 1个N沟道
最大功率耗散 125W(Tc)
长*宽*高 10.41mm*4.7mm*15.49mm
通用封装 TO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 管装

IRFBC40APBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IRFBC40APBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) VISHAY INTERTECHNOLOGY IRFBC40APBF IRFBC40APBF数据手册

IRFBC40APBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5522 ¥ 4.6657
820+ $ 0.51 ¥ 4.3095
库存: 820
起订量: 22 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.66
