15N10

产品分类: 场效应管(MOSFET)
厂牌: XBLW/芯伯乐
产品描述:

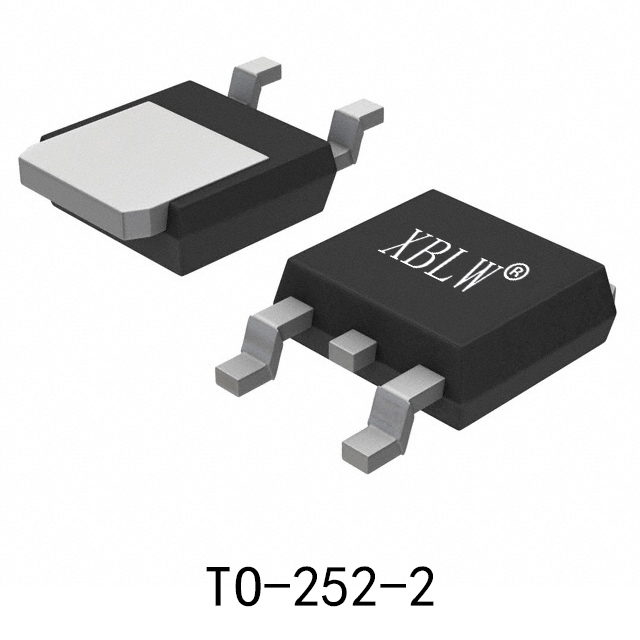

供应商型号: 15N10 TO-252-2L
供应商: 云汉优选
标准整包数: 100
XBLW/芯伯乐 场效应管(MOSFET) 15N10

15N10概述


    产品简介


    XBLW 15N10 N-Channel Enhancement Mode MOSFET
    XBLW 15N10 是一款适用于多种应用场合的N沟道增强模式金属氧化物半导体场效应晶体管(MOSFET)。其主要功能在于高效率的功率开关控制和转换。具体应用范围涵盖电源开关和直流/直流变换器等领域。该产品符合RoHS标准,具备出色的性能和可靠性,旨在为现代电子系统提供高效、稳定的电源管理解决方案。

    技术参数


    | 参数名称 | 值 | 单位 |
    |
    | VDS (漏源电压) | 100 | V |
    | ID (连续漏电流) | 15 | A |
    | RDS(ON) (导通电阻) | <112 | mΩ |
    | VGS(th) (栅阈电压) | 1.0 ~ 2.5 | V |
    | Qg (总栅极电荷) | 26.2 | nC |
    | Td(on) (开启延迟时间) | 4.2 | ns |
    | Tr (上升时间) | 8.2 | ns |
    | Td(off) (关闭延迟时间)| 35.6 | ns |
    | Tf (下降时间) | 9.6 | ns |

    产品特点和优势


    XBLW 15N10 MOSFET凭借先进的沟槽技术和设计,具有低导通电阻(RDS(ON))和低栅极电荷的优点,能够在广泛的条件下保持高效率。特别之处在于其卓越的温度稳定性,可在-55℃至150℃的宽温范围内正常工作。这些特性使其在多种应用场景中表现出色,包括但不限于功率开关和DC/DC转换器。

    应用案例和使用建议


    应用场景
    XBLW 15N10常用于功率管理和控制领域,如:
    - 电源开关:实现快速、高效的电路切换。
    - 直流/直流转换器:在电力转换过程中降低损耗并提高能效。
    使用建议
    - 在选择合适的栅极驱动电压时,建议使用10V以获得最佳性能。
    - 考虑到热管理,建议合理布局散热片以防止因过热导致的损坏。
    - 在进行快速开关操作时,注意减少不必要的信号干扰,保证信号的稳定性和可靠性。

    兼容性和支持


    XBLW 15N10设计上与标准封装兼容,适合广泛的应用场景。产品供应商Xinbo Leic提供了详尽的技术支持和售后服务,包括安装指南、故障排除手册及在线技术支持服务。客户可以联系供应商获取更深入的产品文档和应用指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开启延迟时间过长 | 检查栅极驱动电压是否达到额定值。 |
    | 散热不良 | 增加散热措施,确保良好的热传导性。 |
    | 工作温度超出范围 | 确保工作温度在-55℃至150℃之间。 |

    总结和推荐


    总体而言,XBLW 15N10是一款性能优异的N沟道MOSFET,适用于多种功率管理应用。其低导通电阻、快速开关特性和广泛的温度适应能力,使其在现代电子系统中具有显著的优势。强烈推荐在需要高效、可靠电源管理的场合中使用XBLW 15N10。
    希望上述内容能够为您提供详尽且易于理解的产品说明和技术规格参考。

15N10参数

参数
Vgs-栅源极电压 -
Vds-漏源极击穿电压 -
最大功率耗散 -
Id-连续漏极电流 -
配置 -
通道数量 -
Vgs(th)-栅源极阈值电压 -
Ciss-不同 Vds 时的输入最大电容 -
Rds(On)-漏源导通电阻 -
栅极电荷 -
FET类型 -
