IRFR9024TRPBF

产品分类: 场效应管(MOSFET)
产品描述: 2.5W(Ta),42W(Tc) 20V 4V@ 250µA 19nC@ 10 V 1个P沟道 60V 280mΩ@ 5.3A,10V 8.8A 570pF@25V DPAK 贴片安装
供应商型号: 31M-IRFR9024TRPBF
供应商: 云汉优选
标准整包数: 1

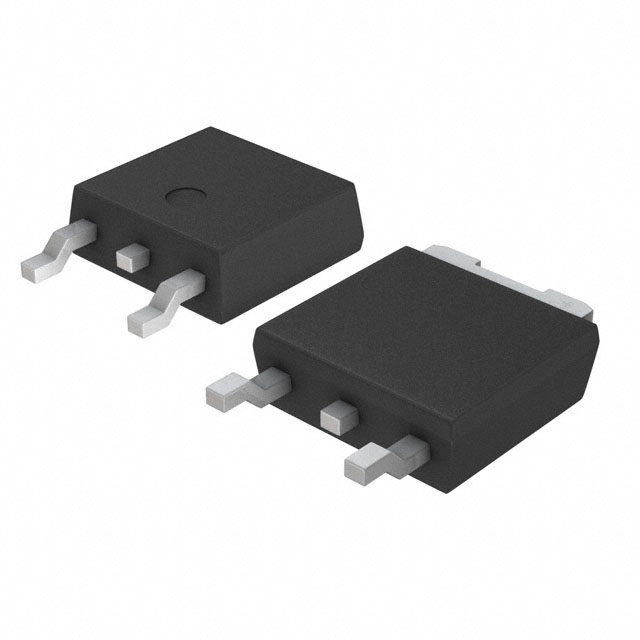

VISHAY INTERTECHNOLOGY 场效应管(MOSFET) IRFR9024TRPBF

IRFR9024TRPBF概述


    产品简介


    IRFR9024, IRFU9024, SiHFR9024, 和 SiHFU9024 是 Vishay Siliconix 推出的第三代功率 MOSFET。这些器件主要设计用于表面贴装或通孔安装,适用于高效率、高速开关的应用场景。它们在电源管理、电机驱动和其他需要快速开关性能的应用中表现出色。具体来说,这些器件适用于通信设备、计算机电源、LED 照明系统和工业控制等领域。

    技术参数


    - 额定电压 (VDS): 60V
    - 导通电阻 (RDS(on)): 在 VGS = -10V 时为 0.28Ω
    - 输入电容 (Ciss): 570pF(在 VGS = 0V, VDS = -25V, f = 1.0MHz 条件下)
    - 输出电容 (Coss): 360pF
    - 栅极电荷 (Qg): 19nC(在 VGS = -10V, ID = -11A, VDS = -48V 条件下)
    - 栅极-源极电荷 (Qgs): 5.4nC
    - 栅极-漏极电荷 (Qgd): 11nC
    - 连续漏极电流 (ID): 在 TC = 25°C 时为 -8.8A,在 TC = 100°C 时为 -5.6A
    - 最大脉冲漏极电流 (IDM): -35A
    - 最大功率耗散 (PD): 在 TC = 25°C 时为 42W
    - 热阻抗 (RthJA): 最大值为 110°C/W

    产品特点和优势


    - 动态 dv/dt 额定值: 表现出良好的瞬态响应能力,适用于高dv/dt 应用。
    - 重复雪崩额定值: 能够在重复雪崩模式下稳定运行,提高了可靠性。
    - 表面贴装 (IRFR9024, SiHFR9024): 适用于自动化生产流程,提升装配效率。
    - 直插引脚 (IRFU9024, SiHFU9024): 支持通过洞装焊接到电路板上,提供额外的机械稳定性。
    - 快速开关: 适用于需要快速响应时间的应用场合。
    - 成本效益: 设计精良且性能卓越,具有较高的性价比。

    应用案例和使用建议


    这些 MOSFET 器件在多种应用场景中表现优异,例如在逆变器、DC-DC 转换器和电源管理单元中,可以实现高效的电力转换和调节。例如,在电机驱动应用中,这些器件能够有效减少开关损耗,提高系统效率。对于设计者而言,使用建议包括:
    - 确保电路布局符合要求: 采用低杂散电感的设计原则,特别是在电源线和接地线上。
    - 热管理: 使用散热器或散热片来改善热性能,确保长期可靠运行。
    - 测试和验证: 在不同条件下进行充分测试,确保在极端条件下的稳定性和可靠性。

    兼容性和支持


    这些器件具有广泛的兼容性,可与多种电子元器件和设备配套使用。Vishay Siliconix 提供了详尽的技术文档和支持服务,包括安装指南、电气参数表和应用笔记。客户可以联系 Vishay 的技术支持团队以获取更多帮助。

    常见问题与解决方案


    - Q: 哪些参数会影响器件的最大连续漏极电流?
    - A: 工作温度是一个重要因素。当温度升高时,连续漏极电流会下降。因此,在高负载或高温环境下应适当降额使用。
    - Q: 如何避免器件过热损坏?
    - A: 使用适当的散热措施,如散热片或风扇,并确保电路的布局有助于热量散发。在设计过程中留出足够的余量,以便在实际应用中出现意外情况。

    总结和推荐


    总体来看,IRFR9024, IRFU9024, SiHFR9024 和 SiHFU9024 在性能、可靠性和成本效益方面表现出色。这些 MOSFET 器件非常适合于需要高效率、高速开关和良好稳定性的应用场合。我们强烈推荐这些产品用于需要高性能电力转换和调节的场合,特别是对于追求高品质和可靠性的设计者。

IRFR9024TRPBF参数

参数
Vgs(th)-栅源极阈值电压 4V@ 250µA
栅极电荷 19nC@ 10 V
最大功率耗散 2.5W(Ta),42W(Tc)
通道数量 1
Id-连续漏极电流 8.8A
Ciss-不同 Vds 时的输入最大电容 570pF@25V
配置 独立式
Vgs-栅源极电压 20V
Rds(On)-漏源导通电阻 280mΩ@ 5.3A,10V
FET类型 1个P沟道
Vds-漏源极击穿电压 60V
6.73mm(Max)
6.22mm(Max)
2.52mm(Max)
通用封装 DPAK
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IRFR9024TRPBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IRFR9024TRPBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) VISHAY INTERTECHNOLOGY IRFR9024TRPBF IRFR9024TRPBF数据手册

IRFR9024TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.2557
10+ ¥ 2.8487
30+ ¥ 2.4621
100+ ¥ 2.3095
500+ ¥ 2.1366
1000+ ¥ 2.0348
库存: 1850
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 3.25
直接购买
