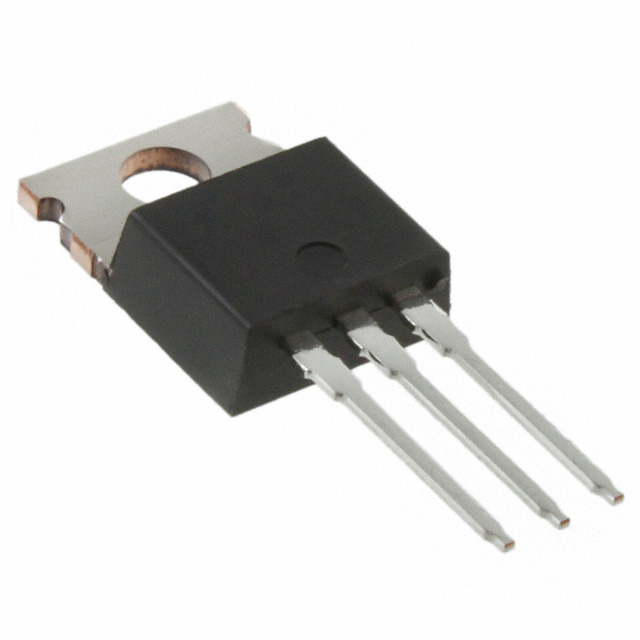

IRFBC40A

产品分类: 场效应管(MOSFET)
产品描述: 125W(Tc) 30V 4V@ 250µA 42nC@ 10 V 1个N沟道 600V 1.2Ω@ 3.7A,10V 1.036nF@25V TO-220AB 通孔安装
供应商型号: SEC-IRFBC40A
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) IRFBC40A

IRFBC40A概述


    产品简介


    产品类型: 功率 MOSFET(金属氧化物半导体场效应晶体管)
    主要功能: 用于开关电源(SMPS)、不间断电源及高速功率转换。
    应用领域: 单管正激电路(Single Transistor Forward)、不间断电源系统(UPS)等高频电力电子应用。

    技术参数


    - 漏源电压 (VDS): 600 V
    - 栅源阈值电压 (VGS(th)): 2.0 - 4.0 V
    - 导通电阻 (RDS(on)): 1.2 Ω (VGS=10 V)
    - 总栅极电荷 (Qg): 42 nC
    - 连续漏极电流 (ID): 6.2 A (TC=25 °C), 3.9 A (TC=100 °C)
    - 脉冲漏极电流 (IDM): 25 A
    - 雪崩能量 (EAS): 570 mJ
    - 最大结温 (TJ): -55 °C to +150 °C

    产品特点和优势


    - 低栅极电荷 (Qg): 导致简单的驱动需求。
    - 增强的栅极、雪崩和动态 dV/dt 耐受性:使该器件适用于高可靠性的应用环境。
    - 全特性化的电容、雪崩电压和电流: 提供详细的电气特性。
    - 符合 RoHS 指令 2002/95/EC:环保材料,适合欧洲市场要求。
    - 高击穿电压和高耐压能力: 适用于高压应用场合。

    应用案例和使用建议


    - 开关模式电源 (SMPS): 在电源设计中可以有效降低损耗,提高效率。
    - 不间断电源 (UPS): 通过优化驱动电路设计,可以提升系统的稳定性和可靠性。
    - 高频率功率转换: 适用于工业电源、通信设备等领域。
    使用建议
    - 散热管理: 建议采用良好的散热措施,以确保器件在高温环境下的稳定运行。
    - 驱动电路设计: 调整驱动电阻 (Rg) 和负载电阻 (RD),以实现最优的开关速度和能耗。

    兼容性和支持


    - 封装: TO-220AB
    - 兼容性: 与标准的驱动器和其他同类 MOSFET 设备兼容。
    - 支持: Vishay Siliconix 提供详尽的技术文档和支持,帮助客户进行选型和应用设计。

    常见问题与解决方案


    - 问题1: 高温下导通电阻增加。
    - 解决方案: 使用更好的散热器或降低工作温度。
    - 问题2: 开关时漏电流过高。
    - 解决方案: 检查驱动电路并调整驱动电阻和栅极电荷。
    - 问题3: 系统不稳定。
    - 解决方案: 检查电路布局,降低寄生电感,优化接地设计。

    总结和推荐


    IRFBC40A/SiHFBC40A 功率 MOSFET 在电力电子应用中表现出色,具备低栅极电荷、高耐压能力和良好的电气特性。这些特点使其非常适合于高压和高频电力转换场合。建议在选择此器件时,务必考虑适当的散热设计和优化驱动电路,以充分利用其性能优势。总体而言,IRFBC40A/SiHFBC40A 是一个值得推荐的产品。

IRFBC40A参数

参数
配置 -
Vgs(th)-栅源极阈值电压 4V@ 250µA
通道数量 -
栅极电荷 42nC@ 10 V
最大功率耗散 125W(Tc)
Vds-漏源极击穿电压 600V
FET类型 1个N沟道
Rds(On)-漏源导通电阻 1.2Ω@ 3.7A,10V
Vgs-栅源极电压 30V
Id-连续漏极电流 -
Ciss-不同 Vds 时的输入最大电容 1.036nF@25V
10.41mm(Max)
4.7mm(Max)
9.01mm(Max)
通用封装 TO-220AB
安装方式 通孔安装
零件状态 停产
包装方式 管装

IRFBC40A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IRFBC40A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) VISHAY INTERTECHNOLOGY IRFBC40A IRFBC40A数据手册

IRFBC40A封装设计

查看详情并下载
Symbol
Footprint
3D Model
