IRLU120PBF

产品分类: 场效应管(MOSFET)
产品描述: 2.5W(Ta),42W(Tc) 10V 2V@ 250µA 12nC@ 5 V 1个N沟道 100V 270mΩ@ 4.6A,5V 490pF@25V TO-251AA 通孔安装 6.73mm*2.38mm*6.22mm
供应商型号: IRLU120PBF-ND
供应商: Digi-Key
标准整包数: 1

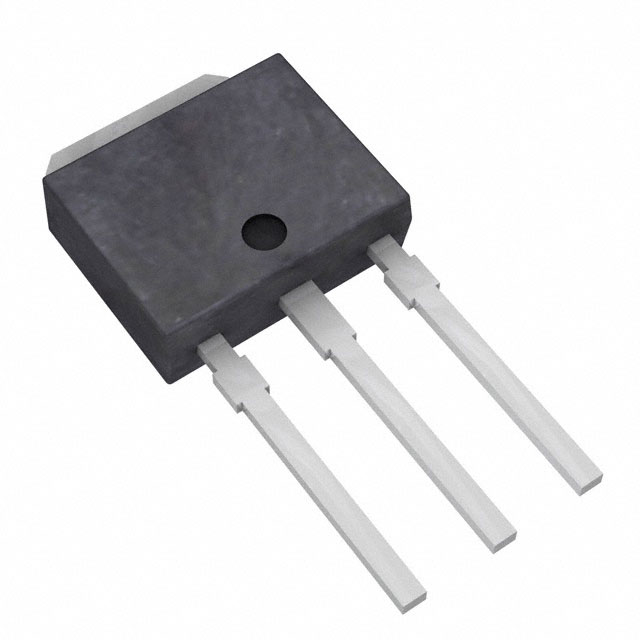

VISHAY INTERTECHNOLOGY 场效应管(MOSFET) IRLU120PBF

IRLU120PBF概述

    Vishay Siliconix IRLR120, IRLU120, SiHLR120, SiHLU120 产品技术手册

    1. 产品简介


    Vishay Siliconix 的 IRLR120, IRLU120, SiHLR120 和 SiHLU120 是第三代功率 MOSFET 器件,专为需要高效能、低成本解决方案的应用而设计。这些 MOSFET 具备快速开关能力、坚固的设计和低导通电阻(RDS(on))。它们主要用于表面安装或通过孔安装的应用,适用于各种电源管理和转换场合。

    2. 技术参数


    以下是这些 MOSFET 的关键技术规格和性能参数:
    - 额定电压(VDS):100 V
    - 导通电阻(RDS(on)):在 VGS = 5.0 V 时为 0.27 Ω,在 VGS = 4.0 V 时为 0.38 Ω
    - 栅极电荷(Qg):最大值为 12 nC
    - 门限电压(VGS(th)):1.0 至 2.0 V
    - 最大脉冲漏电流(IDM):31 A
    - 最大脉冲重复雪崩能量(EAS):210 mJ
    - 最大单脉冲雪崩能量(EAR):4.2 mJ
    - 线性降额因子:0.33 W/°C
    - 热阻抗:最高结点到环境的热阻 RthJA 为 110°C/W
    - 最大连续漏电流(ID):在 TC = 25 °C 时为 7.7 A,TC = 100 °C 时为 4.9 A
    - 动态 dV/dt 评级:5.5 V/ns

    3. 产品特点和优势


    这些 MOSFET 的主要优势包括:
    - 高速开关:由于具备低栅极电荷和低结点到环境热阻,这些器件能够在高频下提供高效能。
    - 坚固设计:这些 MOSFET 能够承受高重复雪崩电流和雪崩能量,从而提高可靠性。
    - 表面安装或直插安装:提供多种封装形式,以适应不同的安装需求。
    - 逻辑级栅极驱动:降低控制电路的复杂度,简化设计。

    4. 应用案例和使用建议


    这些 MOSFET 广泛应用于各种电源管理场景,例如电源转换器、直流电机控制和电源供应单元。使用建议如下:
    - 在选择 MOSFET 时,考虑工作电压和电流需求。
    - 确保 PCB 设计具有低杂散电感和良好的接地平面,以减少干扰。
    - 根据具体应用选择合适的封装形式(如 DPAK 或 IPAK)。

    5. 兼容性和支持


    这些 MOSFET 支持表面贴装技术和直插安装技术,适用于多种 PCB 布局。厂商提供了详细的文档和技术支持,确保用户能够顺利进行设计和调试。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:长时间工作后 MOSFET 温度过高。
    - 解决方案:确保散热片正确安装,增加散热措施,如加装风扇或改进 PCB 布局。

    - 问题:驱动电路不能有效驱动 MOSFET。
    - 解决方案:检查栅极驱动电路,确保驱动信号的幅度和频率满足 MOSFET 的要求。

    7. 总结和推荐


    总的来说,IRLR120, IRLU120, SiHLR120 和 SiHLU120 提供了出色的性能和可靠性,特别适合于高频开关应用和需要坚固耐用解决方案的设计。对于需要高效、低成本且易于集成的电源管理解决方案的工程师来说,这是一个值得推荐的选择。

IRLU120PBF参数

参数
配置 -
Ciss-不同 Vds 时的输入最大电容 490pF@25V
通道数量 1
Vgs-栅源极电压 10V
Vds-漏源极击穿电压 100V
最大功率耗散 2.5W(Ta),42W(Tc)
Rds(On)-漏源导通电阻 270mΩ@ 4.6A,5V
FET类型 1个N沟道
Id-连续漏极电流 -
Vgs(th)-栅源极阈值电压 2V@ 250µA
栅极电荷 12nC@ 5 V
长*宽*高 6.73mm*2.38mm*6.22mm
通用封装 TO-251AA
安装方式 通孔安装
零件状态 停产
包装方式 管装

IRLU120PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IRLU120PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) VISHAY INTERTECHNOLOGY IRLU120PBF IRLU120PBF数据手册

IRLU120PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 5.6877
库存: 0
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 0
