IRF730BPBF

产品分类: 场效应管(MOSFET)
产品描述: 104W(Tc) 30V 5V@ 250µA 18nC@ 10 V 1个N沟道 400V 1Ω@ 3A,10V 6A 311pF@100V TO-220AB 通孔安装
供应商型号: 742-IRF730BPBF-ND
供应商: Digi-Key
标准整包数: 1

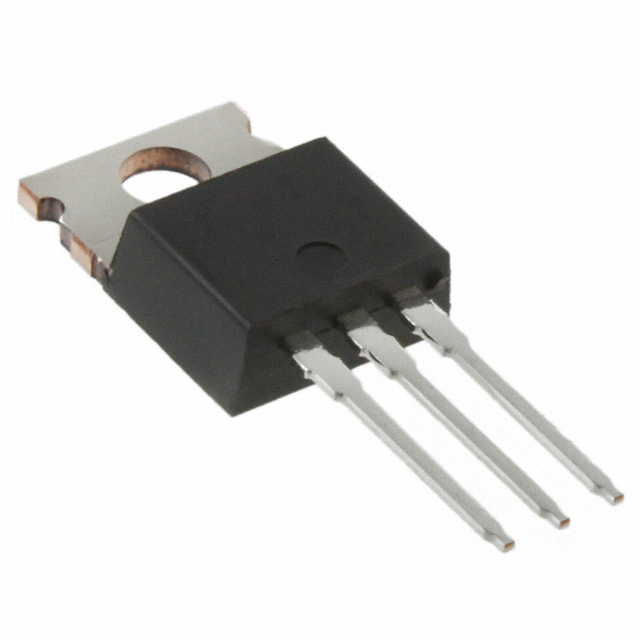

VISHAY INTERTECHNOLOGY 场效应管(MOSFET) IRF730BPBF

IRF730BPBF概述

    IRF730B MOSFET 技术手册概述

    产品简介


    IRF730B 是一款由 Vishay Siliconix 生产的 N 沟道功率 MOSFET(金属氧化物半导体场效应晶体管),适用于各种电源管理和控制应用。该产品以其低电阻、低开关损耗和高可靠性而著称,在消费电子、服务器和电信电源供应系统、工业焊接及感应加热等领域有着广泛的应用。

    技术参数


    - 工作电压:最高工作电压为 450V,绝对最大值为 400V。
    - 最大电流:连续工作电流为 6A(在 TC = 25 °C 下),脉冲工作电流可达 13A。
    - 阻抗:在 VGS = 10 V,ID = 3 A 条件下,最大阻抗为 1.0 Ω。
    - 总门极电荷:Qg 最大值为 18 nC。
    - 输出电容:Coss 最大值为 38 pF。
    - 热阻:最高结点到环境热阻为 62 °C/W。
    - 封装类型:采用 TO-220AB 封装。

    产品特点和优势


    - 低阻抗:通过优化设计实现低面积特定导通电阻。
    - 高速开关:低输入电容(Ciss),减少电容切换损耗。
    - 高鲁棒性:具有高雪崩能量等级。
    - 低成本:简化栅极驱动电路,降低整体成本。
    - 优化效率:低“品质因数”(Ron x Qg),适用于高频应用。

    应用案例和使用建议


    - 应用案例:适用于消费电子产品(如 LCD 或等离子电视)的显示控制、服务器和电信电源供应系统的 SMPS(开关模式电源)、工业焊接设备、感应加热装置等。
    - 使用建议:在焊接和感应加热过程中,由于这些应用对热量管理要求较高,需要确保良好的散热条件。对于 SMPS 设计,可以通过优化布局来降低寄生电感和提高转换效率。

    兼容性和支持


    - 兼容性:与多种电源控制电路兼容。
    - 支持信息:厂商提供详尽的技术支持和售后服务,具体参见 Vishay 官方网站。

    常见问题与解决方案


    - 问题1:如何选择合适的栅极驱动电压?
    - 解决方案:通常推荐使用 VGS = 10 V 的驱动电压,以获得最佳性能和较低的导通电阻。
    - 问题2:如何进行有效的热管理?
    - 解决方案:选择合适尺寸的散热片,确保良好的热传导路径,并使用低寄生电感布局设计。

    总结和推荐


    总体而言,IRF730B N 沟道 MOSFET 在效率、速度和可靠性方面表现出色,特别适合于需要高效率和快速响应的应用。其高鲁棒性和成本效益使其在市场上具有较强的竞争力。推荐用于需要低功耗和高效能转换的应用场景。

IRF730BPBF参数

参数
Vds-漏源极击穿电压 400V
Vgs(th)-栅源极阈值电压 5V@ 250µA
Rds(On)-漏源导通电阻 1Ω@ 3A,10V
最大功率耗散 104W(Tc)
Id-连续漏极电流 6A
通道数量 -
Ciss-不同 Vds 时的输入最大电容 311pF@100V
Vgs-栅源极电压 30V
FET类型 1个N沟道
配置 -
栅极电荷 18nC@ 10 V
通用封装 TO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 管装

IRF730BPBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IRF730BPBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) VISHAY INTERTECHNOLOGY IRF730BPBF IRF730BPBF数据手册

IRF730BPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.5594
10+ ¥ 9.876
500+ ¥ 5.2069
库存: 944
起订量: 127 增量: 1
交货地:
最小起订量为:10
合计: ¥ 98.76
