IRFPC50PBF

产品分类: 场效应管(MOSFET)
产品描述: Vishay N沟道增强型MOS管, Vds=600 V, 11 A, TO-247AC封装, 通孔安装, 3引脚
供应商型号: LYS-IRFPC50PBF
供应商: 海外现货
标准整包数: 500

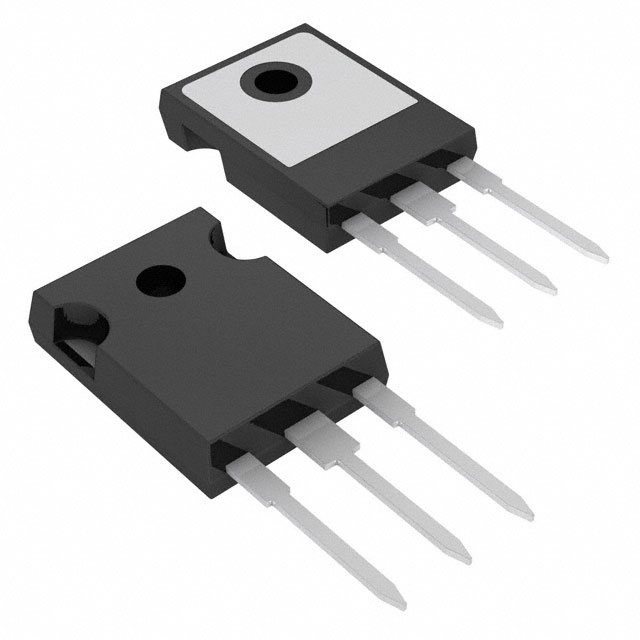

VISHAY INTERTECHNOLOGY 场效应管(MOSFET) IRFPC50PBF

IRFPC50PBF概述

    Vishay Siliconix IRFPC50, SiHFPC50 Power MOSFET 技术手册

    产品简介


    IRFPC50 和 SiHFPC50 是 Vishay Siliconix 推出的第三代功率 MOSFET。这些器件具有快速开关能力、坚固耐用的设计、低导通电阻和成本效益,适用于商业和工业应用。它们采用 TO-247AC 封装,具有隔离式中心孔设计,能够提供比传统 TO-220AB 更高的功率水平和更长的爬电距离。

    技术参数


    以下是 IRFPC50 和 SiHFPC50 的关键技术参数:
    - 最大漏源电压 (VDS): 600 V
    - 导通电阻 (RDS(on)): VGS = 10 V 时,RDS(on) ≤ 0.60 Ω
    - 栅极电荷 (Qg): 最大值 140 nC
    - 栅极-源极电荷 (Qgs): 20 nC
    - 栅极-漏极电荷 (Qgd): 69 nC
    - 最大连续漏电流 (ID): TC = 25 °C 时 11 A,TC = 100 °C 时 7.0 A
    - 最大脉冲漏电流 (IDM): 44 A
    - 最大单脉冲雪崩能量 (EAS): 920 mJ
    - 重复雪崩电流 (IAR): 10 A
    - 重复雪崩能量 (EAR): 18 mJ
    - 最大热阻 (RthJA): 40 °C/W

    产品特点和优势


    - 动态 dV/dt 评级: 可承受高瞬态电压变化。
    - 重复雪崩评级: 适合需要频繁承受雪崩事件的应用。
    - 隔离式中心孔: 简化安装过程并提高安全性。
    - 快速开关: 适用于高频应用,减少开关损耗。
    - 易于并联: 多个器件并联容易实现,增强电流处理能力。
    - 简单的驱动要求: 减少了外部电路复杂度。

    应用案例和使用建议


    IRFPC50 和 SiHFPC50 适用于多种高压应用,如电动机控制、开关电源、工业自动化设备和白家电等。对于高温环境下的应用,需要特别注意散热设计以确保稳定运行。
    使用建议:
    - 在高功率应用中,必须使用足够的散热措施,如散热片或水冷系统。
    - 驱动电路应确保驱动信号的稳定性和可靠性,避免误触发。

    兼容性和支持


    - 兼容性: IRFPC50 和 SiHFPC50 与大多数标准驱动电路兼容。
    - 支持和维护: Vishay Siliconix 提供详尽的技术文档和支持服务,帮助客户解决使用中的任何问题。

    常见问题与解决方案


    - 问题1: 开关时发热严重。
    - 解决办法: 检查散热设计是否合理,必要时增加散热片或改进散热路径。

    - 问题2: 雪崩击穿。
    - 解决办法: 确保输入信号在安全范围内,避免过压或过流。

    总结和推荐


    IRFPC50 和 SiHFPC50 是高性能的功率 MOSFET,具有快速开关、高可靠性、低导通电阻和易于并联的优点。适用于各种高压应用,特别是在需要高频开关和可靠性的场合。强烈推荐在需要高性能 MOSFET 的项目中使用这些产品。

IRFPC50PBF参数

参数
配置 -
通道数量 -
Id-连续漏极电流 11A
栅极电荷 140nC@ 10 V
FET类型 1个N沟道
最大功率耗散 180W(Tc)
Rds(On)-漏源导通电阻 600mΩ@ 6A,10V
Vds-漏源极击穿电压 600V
Ciss-不同 Vds 时的输入最大电容 2.7nF@25V
Vgs(th)-栅源极阈值电压 4V@ 250µA
Vgs-栅源极电压 20V
15.87mm(Max)
5.21mm(Max)
24.86mm(Max)
通用封装 TO-247AC
安装方式 通孔安装
零件状态 在售
包装方式 管装

IRFPC50PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IRFPC50PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) VISHAY INTERTECHNOLOGY IRFPC50PBF IRFPC50PBF数据手册

IRFPC50PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.265 ¥ 10.6893
1500+ $ 1.232 ¥ 10.4104
5000+ $ 1.21 ¥ 10.2245
库存: 3450
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 5344.65
