IRLU014PBF

产品分类: 场效应管(MOSFET)
产品描述: Vishay N沟道增强型MOS管, Vds=60 V, 7.7 A, IPAK (TO-251)封装, 通孔安装, 3引脚
供应商型号: 1780910
供应商: 海外现货
标准整包数: 75

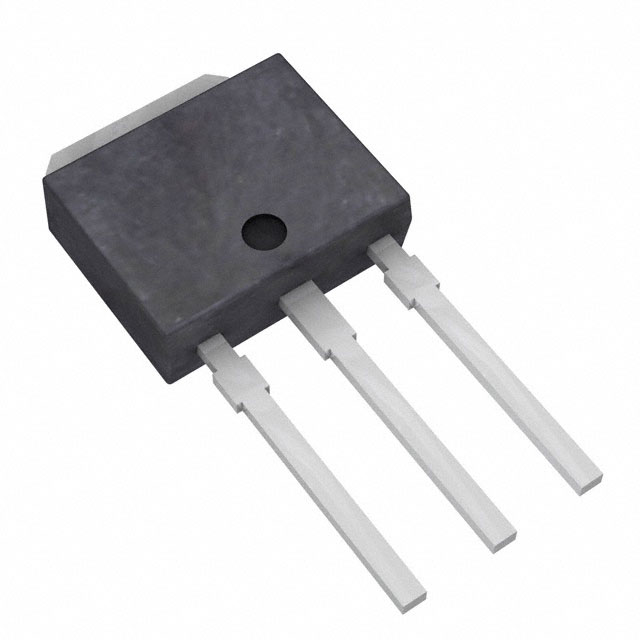

VISHAY INTERTECHNOLOGY 场效应管(MOSFET) IRLU014PBF

IRLU014PBF概述

    Vishay Siliconix IR, IRL, SiHL, SiHLU 系列 Power MOSFET 技术手册

    1. 产品简介


    Vishay Siliconix 提供的 IR, IRL, SiHL 和 SiHLU 系列 Power MOSFET(场效应晶体管)是第三代功率半导体器件,适用于高速开关、坚固设计、低导通电阻和成本效益。这些产品具有广泛的适用范围,可应用于电源管理、电机控制、照明系统、汽车电子等多个领域。

    2. 技术参数


    - 额定电压 (VDS):60 V
    - 最大连续漏极电流 (ID):7.7 A @ 5.0 V
    - 最大脉冲漏极电流 (IDM):31 A
    - 导通电阻 (RDS(on)):
    - VGS = 5.0 V 时:0.20 Ω
    - VGS = 4.0 V 时:0.28 Ω
    - 栅极电荷 (Qg):8.4 nC
    - 输入电容 (Ciss):400 pF
    - 输出电容 (Coss):170 pF
    - 反向转移电容 (Crss):42 pF
    - 线性热阻(环境温度) (RthJA):110 °C/W
    - 单脉冲雪崩能量 (EAS):27.4 mJ
    - 工作温度范围 (TJ, Tstg):-55 °C 至 +150 °C

    3. 产品特点和优势


    这些 MOSFET 具备动态 dV/dt 额定值,提供表面贴装(IRLR014, SiHLR014)或直引脚(IRLU014, SiHLU014),可选择带卷带包装。它们支持逻辑级门驱动,适用于快速开关应用。低导通电阻(RDS(on))特性确保了高效率,并且这些器件的设计考虑了严格的热管理和低成本。

    4. 应用案例和使用建议


    这些 MOSFET 可以用于多种应用场景,例如:
    - 电源转换器:利用其高效率和低功耗特性,可以优化电源管理系统的整体性能。
    - 电机驱动器:快速开关速度有助于提高电机的响应时间,从而改善控制精度。
    - 照明系统:利用低导通电阻减少功率损耗,提升照明系统的能效。
    使用建议:
    - 在高温环境下使用时,需要考虑散热问题,以确保器件正常工作。
    - 选择合适的电路布局以降低寄生电感,避免对信号路径造成干扰。

    5. 兼容性和支持


    这些 MOSFET 支持标准的 PCB 贴装技术,兼容大多数现有的电路板设计。Vishay Siliconix 提供了详尽的技术支持文档和可靠的数据资料,以帮助用户进行正确的产品选型和应用。

    6. 常见问题与解决方案


    - 问题:如何正确安装器件?
    - 解答:建议按照制造商提供的安装指南操作,确保热管理措施到位。

    - 问题:如何选择合适的 MOSFET?
    - 解答:根据具体的应用需求(如工作电压、电流和温度范围),参考产品的技术参数进行选择。

    7. 总结和推荐


    总体而言,Vishay Siliconix 的 IR, IRL, SiHL 和 SiHLU 系列 Power MOSFET 是高性能和可靠性兼备的产品。其优秀的热管理特性、低导通电阻和快速开关速度使其成为各种电力应用的理想选择。推荐使用这些器件,特别是在需要高效能、高可靠性的场合。对于需要进一步技术支持的用户,建议联系 Vishay Siliconix 获取详细资料。

IRLU014PBF参数

参数
最大功率耗散 2.5W(Ta),25W(Tc)
Ciss-不同 Vds 时的输入最大电容 400pF@25V
Rds(On)-漏源导通电阻 200mΩ@ 4.6A,5V
Vgs-栅源极电压 10V
Id-连续漏极电流 7.7A
配置 -
通道数量 -
栅极电荷 8.4nC@ 5 V
Vgs(th)-栅源极阈值电压 2V@ 250µA
FET类型 1个N沟道
Vds-漏源极击穿电压 60V
长*宽*高 6.73mm(长度)*6.22mm(高度)
通用封装 TO-251AA
安装方式 通孔安装
零件状态 在售
包装方式 管装

IRLU014PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IRLU014PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) VISHAY INTERTECHNOLOGY IRLU014PBF IRLU014PBF数据手册

IRLU014PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ ¥ 4.9879
375+ ¥ 4.49
库存: 2940
起订量: 75 增量: 0
交货地:
最小起订量为:75
合计: ¥ 374.09
