IRF9520SPBF

产品分类: 场效应管(MOSFET)
产品描述: 威世, 场效应管Mosfet
供应商型号: UA-IRF9520SPBF
供应商: 海外现货
标准整包数: 1

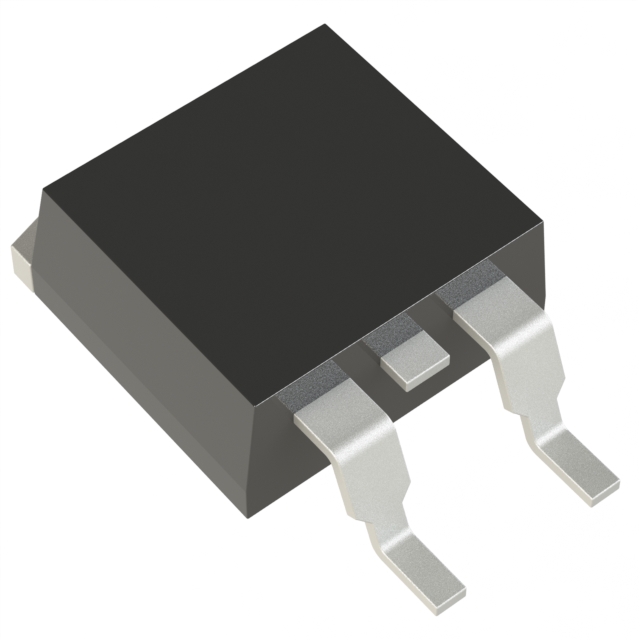

VISHAY INTERTECHNOLOGY 场效应管(MOSFET) IRF9520SPBF

IRF9520SPBF概述


    产品简介


    IRF9520S/SiHF9520S 是一款由 Vishay Siliconix 生产的第三代功率 MOSFET(金属氧化物半导体场效应晶体管),采用 P 通道设计。这类器件主要用于高电流应用,如电源管理和电机控制等领域。其独特的表面贴装封装(D2PAK)使得它易于安装和集成,且能够在高温环境下稳定运行,最高可达175°C。

    技术参数


    - 最大漏源电压 (VDS): 100 V
    - 栅源阈值电压 (VGS(th)): 2.0 V 至 4.0 V
    - 导通电阻 (RDS(on))(当 VGS=-10 V 时): 0.60 Ω
    - 栅极电荷 (Qg): 最大值为 18 nC
    - 最大连续漏电流 (ID): -6.8 A(25°C)
    - 重复脉冲最大耗散功率 (PD): 60 W(25°C)
    - 最大单脉冲雪崩能量 (EAS): 300 mJ
    - 工作温度范围 (TJ, Tstg): -55°C 至 +175°C

    产品特点和优势


    IRF9520S/SiHF9520S 具备以下独特功能和优势:
    - 低导通电阻:RDS(on) 仅为 0.60 Ω,这使得器件在导通状态下能够有效降低功耗。
    - 快速开关速度:具有较低的输入电容和输出电容,从而实现更快的开关时间,有助于提高电路的整体效率。
    - 表面贴装封装 (D2PAK):方便焊接和自动化生产,适用于大批量制造。
    - 高温稳定性:能够在高达175°C的工作环境中稳定运行,适应严苛的工业应用需求。
    - 重复脉冲能力和雪崩保护:具备良好的重复脉冲能力和雪崩保护机制,能够承受较大的瞬态电流冲击。

    应用案例和使用建议


    IRF9520S/SiHF9520S 主要应用于开关电源、电机驱动、逆变器、照明系统和电池管理等领域。具体使用建议如下:
    - 电机驱动:在电机驱动系统中,使用该器件可以显著减少电机启动和停止时的电流尖峰,提升系统的整体可靠性和效率。
    - 电源管理系统:在高频电源转换应用中,其低导通电阻和快速开关速度特性有助于减少能耗,提高转换效率。
    - 逆变器应用:特别适合用于电动汽车或太阳能逆变器系统,因其具备良好的高温稳定性和雪崩保护能力。
    使用建议:
    - 在设计时,确保电路中的栅极电阻 Rg 合适,以防止高速开关引起的振铃现象。
    - 需要充分考虑散热设计,特别是在高温环境下使用时,可采用热沉或散热片来增强散热效果。

    兼容性和支持


    - 封装兼容性:IRF9520S/SiHF9520S 采用标准的 D2PAK 封装,与市面上大多数同类产品兼容,便于更换和升级。
    - 技术支持:Vishay Siliconix 提供详尽的技术文档和在线支持,用户可通过其官方网站获取最新的产品信息和应用指南。

    常见问题与解决方案


    - Q1: 开关过程中出现振铃现象怎么办?
    - A1: 可以通过调整栅极电阻 Rg 和加入适当的缓冲电路来抑制振铃现象。

    - Q2: 设备在高温环境下工作不稳定怎么办?
    - A2: 确保电路板设计中考虑到良好的散热措施,比如使用散热片或增加空气流动,以帮助设备降温。
    - Q3: 如何选择合适的栅极驱动电压?
    - A3: 应根据具体应用需求,参考器件的数据手册,选择合适的栅极驱动电压以保证最佳的性能表现。

    总结和推荐


    总体来看,IRF9520S/SiHF9520S 作为第三代 P 通道 MOSFET,在快开关速度、低导通电阻和高温稳定性方面表现出色,适用于多种工业和消费电子应用。尽管价格可能略高于部分竞争对手的产品,但其卓越的性能和可靠性使其成为设计者值得信赖的选择。因此,强烈推荐在需要高性能功率 MOSFET 的应用中使用此产品。

IRF9520SPBF参数

参数
通道数量 -
FET类型 1个P沟道
Vds-漏源极击穿电压 100V
Vgs(th)-栅源极阈值电压 4V@ 250µA
配置 -
Rds(On)-漏源导通电阻 600mΩ@ 4.1A,10V
栅极电荷 18nC@ 10 V
Id-连续漏极电流 6.8A
最大功率耗散 3.7W(Ta),60W(Tc)
Ciss-不同 Vds 时的输入最大电容 390pF@25V
Vgs-栅源极电压 20V
长*宽*高 10.67mm*9.65mm*4.83mm
通用封装 TO-263
安装方式 贴片安装
零件状态 在售
包装方式 管装

IRF9520SPBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IRF9520SPBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) VISHAY INTERTECHNOLOGY IRF9520SPBF IRF9520SPBF数据手册

IRF9520SPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4238 ¥ 3.551
425+ $ 0.42 ¥ 3.5196
1301+ $ 0.4075 ¥ 3.4149
3392+ $ 0.3838 ¥ 3.2158
库存: 1183
起订量: 296 增量: 50
交货地:
最小起订量为:1
合计: ¥ 3.55
