IRFR120TRPBF

产品分类: 场效应管(MOSFET)
产品描述: 2.5W(Ta),42W(Tc) 20V 4V@ 250µA 16nC@ 10 V 1个N沟道 100V 270mΩ@ 4.6A,10V 7.7A 360pF@25V TO-252 贴片安装
供应商型号: 30C-IRFR120TRPBF TO-252-3
供应商: 云汉优选
标准整包数: 1

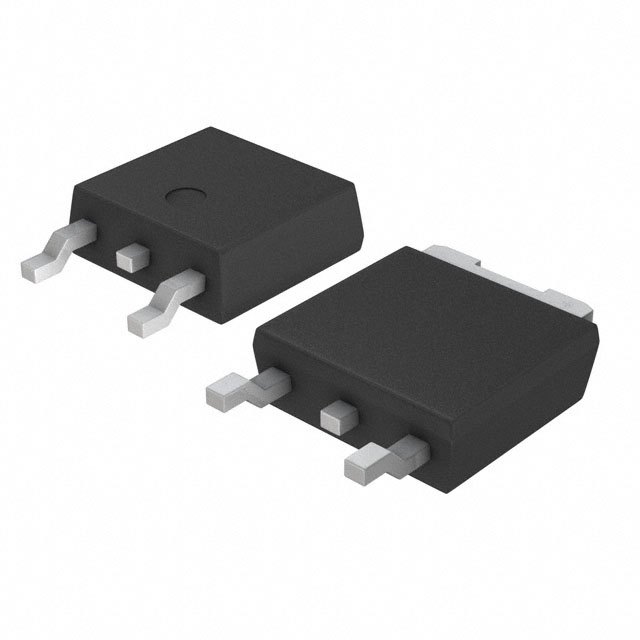

VISHAY INTERTECHNOLOGY 场效应管(MOSFET) IRFR120TRPBF

IRFR120TRPBF概述

    Vishay Siliconix IRFR120, IRFU120, SiHFR120, SiHFU120 产品技术手册

    1. 产品简介


    Vishay Siliconix 提供了一系列第三代功率MOSFET产品,包括IRFR120、IRFU120、SiHFR120和SiHFU120。这些产品主要应用于开关电源、电机驱动器、逆变器、照明设备等领域。它们提供快速开关、坚固耐用的设计、低导通电阻和高性价比等特性,适合多种工业应用。

    2. 技术参数


    以下是这些产品的关键技术参数:
    - 额定电压 (VDS):100V
    - 最大连续漏极电流 (ID):7.7A(TC=25°C),4.9A(TC=100°C)
    - 脉冲漏极电流 (IDM):31A
    - 导通电阻 (RDS(on)):VGS=10V时为0.27Ω
    - 栅源电荷 (Qg):最大16nC
    - 栅极-源极电荷 (Qgs):4.4nC
    - 栅极-漏极电荷 (Qgd):7.7nC
    - 热阻 (RthJA):典型值为50°C/W(PCB安装)
    - 反向恢复峰值电压 (dV/dt):5.5V/ns

    3. 产品特点和优势


    这些MOSFET具有以下显著特点和优势:
    - 动态dV/dt额定值:支持高速开关操作。
    - 重复雪崩额定值:能够在反复工作条件下可靠运行。
    - 表面贴装技术:IRFR120和SiHFR120适合表面贴装,便于自动化生产。
    - 直插引脚设计:IRFU120和SiHFU120适合通过孔焊接,适应不同的安装需求。
    - 快速切换能力:响应速度快,适合高频应用。
    - 并联容易:便于多个器件并联以增加电流承载能力。
    - 低成本高性价比:相比同类产品,这些MOSFET提供了更好的性能价格比。

    4. 应用案例和使用建议


    这些MOSFET广泛应用于各种电力电子系统中,例如:
    - 开关电源:用于DC-DC转换器,提供高效的能量转换。
    - 电机驱动器:适用于电动机控制,提供稳定的电流输出。
    - 逆变器:用于将直流电转换为交流电。
    - 照明设备:用于LED驱动电路,提供高效节能的照明方案。
    使用建议:
    - 确保散热措施得当,特别是在大电流应用中。
    - 注意控制驱动信号的dV/dt,避免过快的电压变化导致器件损坏。
    - 在高功率应用中,采用多管并联可以有效分散热量,提高可靠性。

    5. 兼容性和支持


    这些MOSFET支持标准的表面贴装技术,适用于大多数现代电子产品组装线。Vishay Siliconix还提供了详尽的技术支持文档和咨询服务,帮助客户解决应用过程中可能遇到的问题。此外,他们也提供全面的售后服务保障。

    6. 常见问题与解决方案


    - 问题1:器件过热
    解决方案:确保足够的散热措施,例如使用更大的散热片或增加风扇。

    - 问题2:开关损耗大
    解决方案:降低驱动信号的上升/下降时间,或者选择更低RDS(on)的型号。

    - 问题3:驱动信号不稳定
    解决方案:检查驱动电路的布局和走线,确保低电感路径,并使用合适的门极电阻。

    7. 总结和推荐


    综上所述,Vishay Siliconix的IRFR120、IRFU120、SiHFR120和SiHFU120系列MOSFET在快速开关、高可靠性及成本效益方面表现卓越,非常适合各类工业和消费电子应用。我们强烈推荐这些产品给需要高性能功率MOSFET的工程师和设计师。

IRFR120TRPBF参数

参数
配置 -
Vgs-栅源极电压 20V
Rds(On)-漏源导通电阻 270mΩ@ 4.6A,10V
FET类型 1个N沟道
Vgs(th)-栅源极阈值电压 4V@ 250µA
Vds-漏源极击穿电压 100V
通道数量 -
栅极电荷 16nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 360pF@25V
Id-连续漏极电流 7.7A
最大功率耗散 2.5W(Ta),42W(Tc)
通用封装 TO-252
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IRFR120TRPBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IRFR120TRPBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) VISHAY INTERTECHNOLOGY IRFR120TRPBF IRFR120TRPBF数据手册

IRFR120TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
