IRFU420APBF

产品分类: 场效应管(MOSFET)
产品描述: 83W(Tc) 30V 4.5V@ 250µA 17nC@ 10 V 1个N沟道 500V 3Ω@ 1.5A,10V 3.3A 340pF@25V TO-251AA 通孔安装 6.73mm*2.39mm*6.22mm
供应商型号: 8659150
供应商: 海外现货
标准整包数: 1

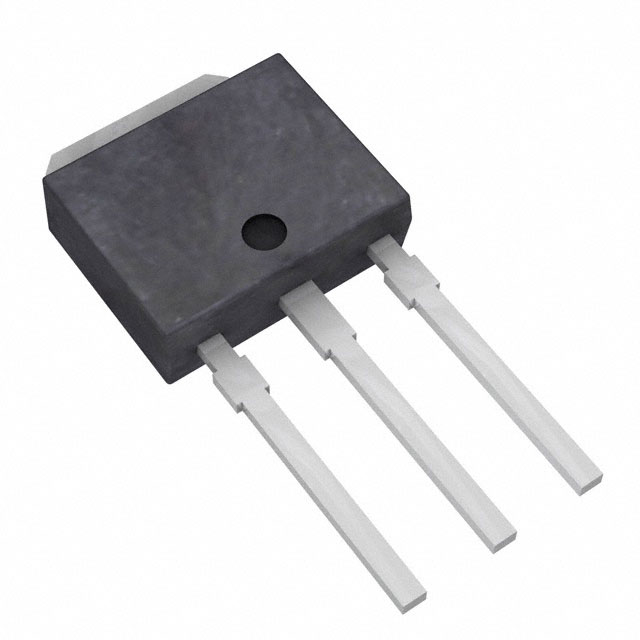

VISHAY INTERTECHNOLOGY 场效应管(MOSFET) IRFU420APBF

IRFU420APBF概述

    Vishay Siliconix N-Channel Power MOSFET 技术手册

    1. 产品简介


    Vishay Siliconix 的 IRFR420A, IRFU420A, SiHFR420A, 和 SiHFU420A 是一系列高性能 N-通道功率 MOSFET(金属氧化物半导体场效应晶体管)。这些器件适用于开关模式电源(SMPS)、不间断电源系统及高速功率转换等多种应用。它们以其低栅极电荷、增强的栅极抗浪涌能力和动态 dv/dt 耐受性等特点而受到广泛关注。

    2. 技术参数


    - 工作电压 (VDS):500V
    - 导通电阻 (RDS(on)):10V 栅极驱动下最大为 3.0Ω
    - 总栅极电荷 (Qg):最大值 17nC
    - 输入电容 (Ciss):典型值 340pF
    - 输出电容 (Coss):典型值 53pF
    - 有效输出电容 (Cosseff.):典型值 28pF
    - 脉冲电流能力 (IDM):最大 10A
    - 存储温度范围 (Tstg):-55°C 至 +150°C

    3. 产品特点和优势


    - 低栅极电荷 (Qg):简化了驱动要求。
    - 增强的栅极抗浪涌能力:提高了可靠性。
    - 全面表征的电容和雪崩特性:确保稳定性。
    - 有效的输出电容 (Cosseff.):便于充电时间计算。

    4. 应用案例和使用建议


    - 开关模式电源 (SMPS):这些 MOSFET 可用于实现高效能的开关电源设计,例如笔记本电脑适配器。
    - 不间断电源系统 (UPS):适用于电源备份系统中的快速切换需求。
    - 高速功率转换:在需要高频开关的应用中表现出色,如电机控制。
    使用建议:在选择驱动器时,应考虑驱动器的特性以匹配 MOSFET 的栅极电荷要求。此外,在布局设计时,尽量减小寄生电感并采用地平面以提高整体性能。

    5. 兼容性和支持


    - 封装形式:DPAK (TO-252) 和 IPAK (TO-251)
    - 无铅且无卤素:符合环保要求。
    - 厂商支持:Vishay Siliconix 提供详细的技术文档和技术支持,确保客户在使用过程中获得必要的帮助。

    6. 常见问题与解决方案


    - 问题:最大功耗 (PD) 达到极限时的处理
    - 解决方案:确保散热设计满足器件的热阻要求,以避免过热导致损坏。
    - 问题:栅极电压 (VGS) 过高导致的损坏
    - 解决方案:在设计电路时确保驱动信号不超过额定电压 ±30V。
    - 问题:器件发热严重
    - 解决方案:增加散热片或采用水冷方式降低器件温度。

    7. 总结和推荐


    这款 N-通道功率 MOSFET 凭借其低栅极电荷、高耐压能力和出色的热稳定性,使其成为多种工业和消费电子产品中的理想选择。其广泛的温度适应范围和全面的电气特性,使它在恶劣环境下也能可靠工作。因此,强烈推荐在 SMPS、UPS 系统以及高速功率转换应用中使用这些器件。

IRFU420APBF参数

参数
FET类型 1个N沟道
配置 -
Vds-漏源极击穿电压 500V
Ciss-不同 Vds 时的输入最大电容 340pF@25V
通道数量 -
Id-连续漏极电流 3.3A
最大功率耗散 83W(Tc)
Rds(On)-漏源导通电阻 3Ω@ 1.5A,10V
Vgs(th)-栅源极阈值电压 4.5V@ 250µA
Vgs-栅源极电压 30V
栅极电荷 17nC@ 10 V
长*宽*高 6.73mm*2.39mm*6.22mm
通用封装 TO-251AA
安装方式 通孔安装
零件状态 在售
包装方式 管装

IRFU420APBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IRFU420APBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) VISHAY INTERTECHNOLOGY IRFU420APBF IRFU420APBF数据手册

IRFU420APBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.5907
10+ ¥ 6.2478
100+ ¥ 5.7271
500+ ¥ 5.7271
1000+ ¥ 5.623
5000+ ¥ 5.623
库存: 1944
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.59
直接购买
加入购物车
