IRFR9010PBF

产品分类: 场效应管(MOSFET)
产品描述: 25W(Tc) 20V 4V@ 250µA 9.1nC@ 10 V 1个P沟道 50V 500mΩ@ 2.8A,10V 5.3A 240pF@25V TO-252 贴片安装
供应商型号: 844-IRFR9010PBF
供应商: Mouser
标准整包数: 1

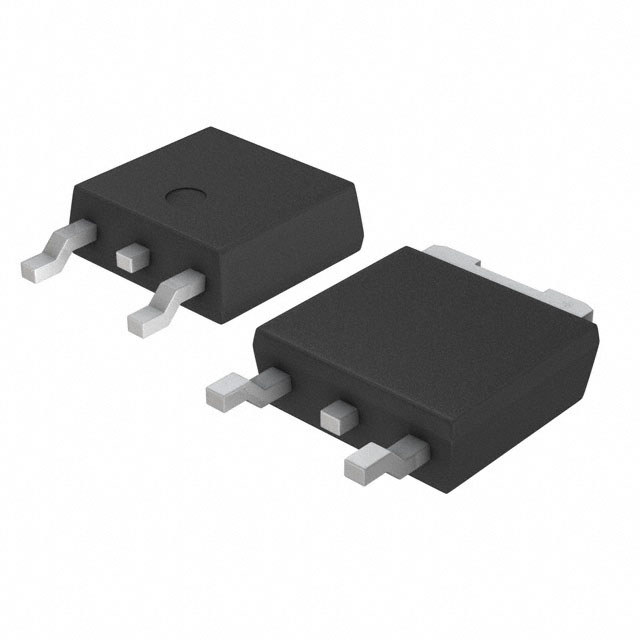

VISHAY INTERTECHNOLOGY 场效应管(MOSFET) IRFR9010PBF

IRFR9010PBF概述

    Vishay Siliconix IRFR9010, IRFU9010, SiHFR9010, SiHFU9010 P-Channel MOSFET 技术手册

    产品简介


    Vishay Siliconix 推出的 IRFR9010, IRFU9010, SiHFR9010 和 SiHFU9010 是一系列高性能 P-Channel MOSFET(金属氧化物半导体场效应晶体管)。这些器件广泛应用于计算机及外围设备、电信设备、直流/直流转换器以及各种消费电子产品中。其紧凑的表面贴装设计和高可靠性使其成为现代电子系统中的理想选择。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 漏源电压 (VDS) - 50 V |
    | 栅源电压 (VGS) | ± 20 V |
    | 连续漏极电流 (ID) | - 5.3 A |
    | 脉冲漏极电流 (IDM) - 21 | A |
    | 静态漏源导通电阻 (RDS(on)) 0.50 Ω |
    | 输入电容 (Ciss) 240 pF |
    | 输出电容 (Coss) 160 pF |
    | 反向传输电容 (Crss) 30 pF |
    | 总栅极电荷 (Qg) 6.1 | 9.1 | nC |

    产品特点和优势


    - 表面贴装设计:简化PCB组装,提高电路性能。
    - 可重复雪崩耐量:适合于高功率应用。
    - 动态 dv/dt 评级:适用于快速开关应用。
    - 易于并联:确保电流均匀分布。
    - 热阻特性:有效散热,提升可靠性。

    应用案例和使用建议


    应用案例:
    - 计算机及外围设备:通过控制电源管理,提高能效。
    - 电信设备:用于信号调节,增强通信质量。
    - 直流/直流转换器:提高转换效率,减少功耗。
    使用建议:
    - 在高温环境下使用时,注意散热设计,避免过温导致性能下降。
    - 确保正确接地,以减少电磁干扰(EMI)。

    兼容性和支持


    - 兼容性:支持多种封装选项(DPAK 和 IPAK),便于不同应用场景的选择。
    - 支持:制造商提供详细的技术文档和售后服务,确保用户能够顺利进行安装和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品发热严重 | 改进散热设计,增加散热片 |
    | 开关损耗高 | 减少栅极电荷 (Qg),提高频率 |
    | 驱动不稳定 | 调整栅极电阻 (Rg) |

    总结和推荐


    综合评估:
    IRFR9010, IRFU9010, SiHFR9010 和 SiHFU9010 是一款高效、可靠且易用的 P-Channel MOSFET。其高功率处理能力和出色的电气特性使其适用于多种应用场合。对于需要高效电力管理和低功耗的设计来说,这些器件是理想选择。
    推荐:
    我们强烈推荐这些 MOSFET 组件给需要高性能和可靠性的系统设计师。由于其出色的功能和广泛的适用性,这些产品在多个行业中都有广泛应用前景。

IRFR9010PBF参数

参数
配置 -
Ciss-不同 Vds 时的输入最大电容 240pF@25V
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 4V@ 250µA
FET类型 1个P沟道
Rds(On)-漏源导通电阻 500mΩ@ 2.8A,10V
通道数量 -
Vds-漏源极击穿电压 50V
最大功率耗散 25W(Tc)
栅极电荷 9.1nC@ 10 V
Id-连续漏极电流 5.3A
通用封装 TO-252
安装方式 贴片安装
零件状态 在售
包装方式 管装

IRFR9010PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IRFR9010PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) VISHAY INTERTECHNOLOGY IRFR9010PBF IRFR9010PBF数据手册

IRFR9010PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.311 ¥ 11.078
10+ $ 0.8844 ¥ 7.4728
25+ $ 0.7993 ¥ 6.7537
100+ $ 0.6259 ¥ 5.2889
250+ $ 0.6134 ¥ 5.1836
500+ $ 0.5854 ¥ 4.9463
1000+ $ 0.5767 ¥ 4.8733
3000+ $ 0.4694 ¥ 3.966
6000+ $ 0.4473 ¥ 3.7797
库存: 6431
起订量: 1 增量: 1
