IRFP360LCPBF

产品分类: 场效应管(MOSFET)
产品描述: Vishay N沟道增强型MOS管, Vds=400 V, 23 A, TO-247AC封装, 通孔安装, 3引脚
供应商型号: MIK-IRFP360LCPBF
供应商: 海外现货
标准整包数: 1

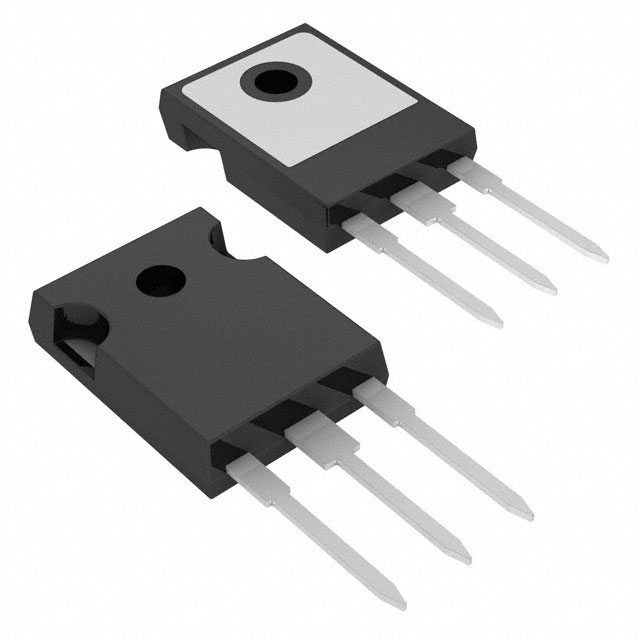

VISHAY INTERTECHNOLOGY 场效应管(MOSFET) IRFP360LCPBF

IRFP360LCPBF概述

    IRFP360LC N-Channel MOSFET 技术手册解析

    产品简介


    IRFP360LC 是 Vishay Siliconix 生产的一款低导通电阻(RDS(on))功率 MOSFET,特别适合于高开关频率应用。它采用先进的 MOSFET 技术,实现了极低的门极电荷(Qg),从而降低了驱动要求并提高了系统整体效率。这款 MOSFET 配备 TO-247AC 封装,适用于商业和工业领域的高压应用。

    技术参数


    以下是 IRFP360LC 的关键技术参数:
    - 最大栅源电压(VGS):±30V
    - 漏源电压(VDS):400V
    - 连续漏极电流(ID):23A @ TC = 25°C,14A @ TC = 100°C
    - 脉冲漏极电流(IDM):91A
    - 最大功率耗散(PD):280W @ TC = 25°C
    - 总门极电荷(Qg):110nC
    - 输入电容(Ciss):3400pF
    - 输出电容(Coss):540pF
    - 反向转移电容(Crss):42pF
    - 静态阈值电压(VGS(th)):2.0V 至 4.0V
    - 零门极电压漏极电流(IDSS):最大 250μA
    - 重复雪崩电流(IAR):23A
    - 重复雪崩能量(EAR):28mJ

    产品特点和优势


    IRFP360LC 的核心优势在于其低栅极电荷和高速开关性能,这使得它在高频应用中表现出色。此外,该器件具备增强的 30V VGS 评级,能够有效减少寄生电容(Ciss, Coss, Crss),提高了系统的整体效率和可靠性。其动态 dv/dt 评级也表明其适用于需要快速电压变化的应用场合。

    应用案例和使用建议


    IRFP360LC 可广泛应用于各种电源转换电路,如开关电源、电机驱动、逆变器等。例如,在一个开关电源设计中,可以利用其低导通电阻来提高转换效率。为了更好地发挥其性能,建议在设计时考虑以下几个方面:
    - 布局优化:保持门极走线短且宽,减少寄生电感,有助于降低开关损耗。
    - 散热管理:由于其较高的热阻(最大 40°C/W),良好的散热设计是必要的,以确保在高功率运行时维持较低的工作温度。

    兼容性和支持


    IRFP360LC 与大多数标准电源转换器和驱动电路兼容,可以轻松集成到现有系统中。Vishay 提供详尽的技术支持文档和在线资源,包括设计指南、应用笔记和技术论坛,以帮助用户解决问题和优化设计。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及解决方案:
    - Q:如何选择合适的驱动电阻(Rg)?
    - A:通常选择 Rg 在 10Ω 至 47Ω 之间,具体取决于所需的开关速度和功耗。

    - Q:在高温环境下运行时如何保证可靠性和性能?
    - A:建议通过增加散热器或改进散热设计来降低工作温度,确保 MOSFET 处于安全温度范围内。

    总结和推荐


    总体而言,IRFP360LC 是一款出色的功率 MOSFET,具备优异的性能和广泛的应用范围。它在高速开关应用中表现出色,非常适合电源管理和转换应用。对于寻求高效、高性能解决方案的设计者来说,IRFP360LC 是一个值得推荐的选择。

IRFP360LCPBF参数

参数
Id-连续漏极电流 23A
配置 独立式
通道数量 1
栅极电荷 110nC@ 10 V
Rds(On)-漏源导通电阻 200mΩ@ 14A,10V
Vds-漏源极击穿电压 400V
Vgs(th)-栅源极阈值电压 4V@ 250µA
Ciss-不同 Vds 时的输入最大电容 3.4nF@25V
最大功率耗散 280W(Tc)
Vgs-栅源极电压 30V
FET类型 1个N沟道
长*宽*高 15.87mm*5.31mm*20.7mm
通用封装 TO-247AC
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

IRFP360LCPBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IRFP360LCPBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) VISHAY INTERTECHNOLOGY IRFP360LCPBF IRFP360LCPBF数据手册

IRFP360LCPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ $ 2.8091 ¥ 23.5401
库存: 11375
起订量: 111 增量: 25
交货地:
最小起订量为:75
合计: ¥ 1765.5
直接购买
加入购物车
