首页  >  产品百科  >  IRFBC40PBF

IRFBC40PBF

产品分类: 场效应管(MOSFET)
产品描述: Vishay N沟道增强型MOS管, Vds=600 V, 6.2 A, TO-220AB封装, 通孔安装, 3引脚
供应商型号: LYS-IRFBC40PBF
供应商: 海外现货
标准整包数: 1000

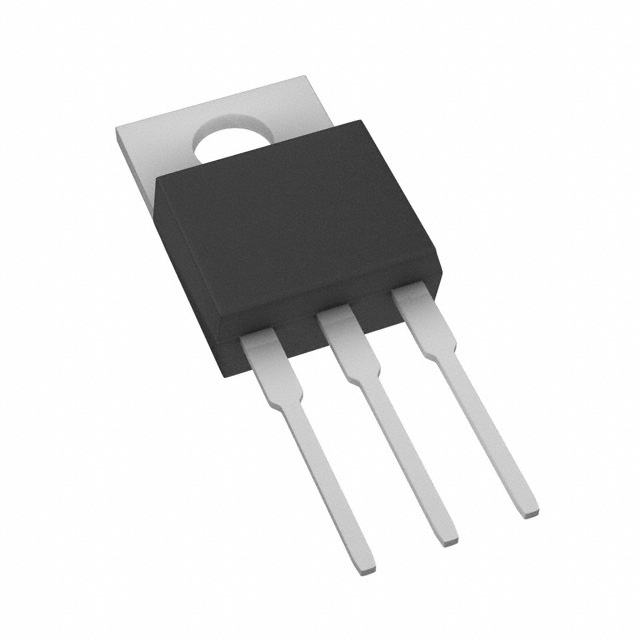

VISHAY INTERTECHNOLOGY 场效应管(MOSFET) IRFBC40PBF

IRFBC40PBF概述


    产品简介


    IRFBC40, SiHFBC40 N-Channel MOSFET 是由Vishay Siliconix公司生产的第三代功率金属氧化物半导体场效应晶体管(Power MOSFET)。这款器件是专为商业和工业应用设计的,广泛应用于电力转换和控制领域。它具有快速开关、高可靠性、低导通电阻和成本效益高等特点。该产品采用TO-220AB封装形式,适用于高达50W的功率耗散水平。它的高可靠性和低成本使其在市场上备受青睐。

    技术参数


    以下是IRFBC40, SiHFBC40 N-Channel MOSFET的主要技术参数:
    - 额定电压 (VDS): 600 V
    - 导通电阻 (RDS(on)): 在VGS = 10 V时为1.2 Ω
    - 总栅极电荷 (Qg): 最大值为60 nC
    - 栅极-源极电荷 (Qgs): 8.3 nC
    - 栅极-漏极电荷 (Qgd): 30 nC
    - 最大连续漏电流 (ID): 6.2 A (在TC = 25 °C时)
    - 重复雪崩电流 (IAR): 6.2 A
    - 重复雪崩能量 (EAR): 13 mJ
    - 最大脉冲雪崩能量 (EAS): 570 mJ
    - 最大门限电压 (VGS(th)): 2.0 - 4.0 V
    - 最大漏极-源极体二极管电流 (IS): 6.2 A
    - 体二极管反向恢复时间 (trr): 最大值为940 ns
    - 体二极管反向恢复电荷 (Qrr): 3.8 - 7.9 μC

    产品特点和优势


    IRFBC40, SiHFBC40具有以下显著特点和优势:
    1. 动态dv/dt额定值: 支持高速信号传输,适合高频应用。
    2. 重复雪崩额定值: 提高器件在恶劣条件下的可靠性和耐用性。
    3. 快速开关: 确保高效能和低损耗。
    4. 易于并联: 简化电路设计和实现更高的功率输出。
    5. 简单的驱动要求: 易于集成到现有的系统中。
    6. 符合RoHS标准: 适用于环保型应用。

    应用案例和使用建议


    应用案例:
    IRFBC40, SiHFBC40常用于电源转换器、电机驱动、照明系统和其他需要高效率和可靠性的电力电子应用。例如,在一个典型的开关电源中,它可用于控制输出电压的调节。
    使用建议:
    - 在选择驱动电路时,确保门极电阻Rg的阻值足够低,以减少开关损耗。
    - 使用大面积散热片以保证有效的热管理。
    - 避免长期工作在最大额定电流附近,以延长使用寿命。

    兼容性和支持


    该产品兼容多种电路配置,并且能够与大多数标准驱动电路配合使用。Vishay公司提供详尽的技术支持文档,包括安装指南、可靠性数据和故障排除指南,帮助用户更好地理解和使用这些器件。

    常见问题与解决方案


    1. 问题: 设备过热
    - 解决方法: 检查散热装置是否有效,增加散热面积或者降低工作负载。

    2. 问题: 开关速度慢
    - 解决方法: 减小门极电阻Rg的阻值,确保驱动电路能够快速充放电栅极电容。
    3. 问题: 导通电阻过高
    - 解决方法: 确保在高栅极电压下工作(如VGS=10V),并保持温度在安全范围内。

    总结和推荐


    IRFBC40, SiHFBC40 N-Channel MOSFET 是一款高性能的功率MOSFET,适用于各种工业和商业应用。其出色的动态性能、高可靠性、易于并联的特性以及符合RoHS标准的制造工艺使其在市场上具备较强的竞争力。对于需要高效率、高可靠性的电力电子应用,我们强烈推荐使用该产品。

IRFBC40PBF参数

参数
最大功率耗散 125W(Tc)
通道数量 1
栅极电荷 60nC@ 10 V
Vgs-栅源极电压 20V
Id-连续漏极电流 6.2A
Rds(On)-漏源导通电阻 1.2Ω@ 3.7A,10V
Ciss-不同 Vds 时的输入最大电容 1.3nF@25V
FET类型 1个N沟道
Vds-漏源极击穿电压 600V
Vgs(th)-栅源极阈值电压 4V@ 250µA
配置 独立式
10.51mm(Max)
4.65mm(Max)
9.01mm(Max)
通用封装 TO-220AB
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

IRFBC40PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IRFBC40PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) VISHAY INTERTECHNOLOGY IRFBC40PBF IRFBC40PBF数据手册

IRFBC40PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.644 ¥ 5.4418
3000+ $ 0.6272 ¥ 5.2998
5000+ $ 0.616 ¥ 5.2052
库存: 19500
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 5441.8
直接购买
加入购物车
