首页  >  产品百科  >  IRFR214TRPBF

IRFR214TRPBF

产品分类: 场效应管(MOSFET)
产品描述: 2.5W(Ta),25W(Tc) 20V 4V@ 250µA 8.2nC@ 10 V 1个N沟道 250V 2Ω@ 1.3A,10V 2.2A 140pF@25V TO-252 贴片安装 6.73mm*6.22mm*2.38mm
供应商型号: WU-IRFR214TRPBF
供应商: 海外现货
标准整包数: 1

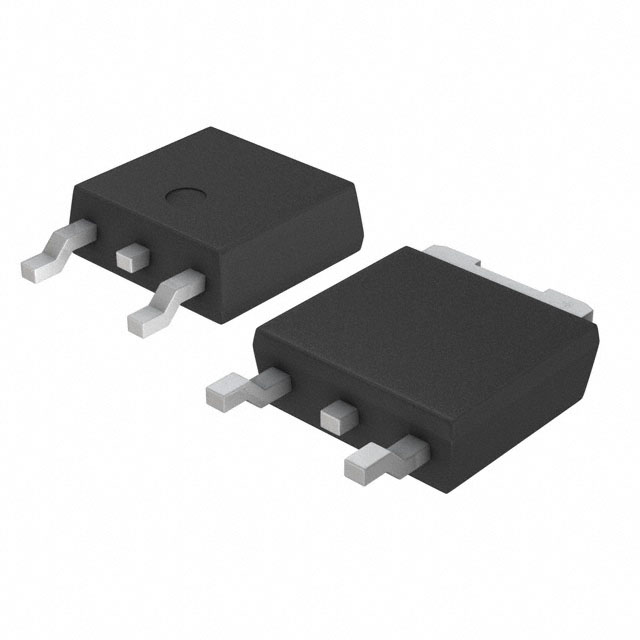

VISHAY INTERTECHNOLOGY 场效应管(MOSFET) IRFR214TRPBF

IRFR214TRPBF概述

    Vishay Siliconix IRFR214, IRFU214, SiHFR214, SiHFU214 系列产品概述

    产品简介


    Vishay Siliconix 的 IRFR214, IRFU214, SiHFR214, SiHFU214 系列是第三代高性能功率 MOSFET(金属氧化物半导体场效应晶体管),提供设计师最佳的开关速度、坚固的器件设计、低导通电阻及成本效益。这些器件适用于各种表面安装及直插式应用,尤其适合于需要快速开关和高效率的电路设计。

    技术参数


    以下是该系列产品的关键技术参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏源电压 | VDS | - | - | 250 | V |
    | 栅源电压 | VGS | ± 20 V |
    | 连续漏极电流 | ID | 2.2 | 1.4 | - | A |
    | 脉冲漏极电流 | IDM | 8.8 A |
    | 导通电阻 | RDS(on) | 2.0 Ω |
    | 输入电容 | Ciss | - | 140 nF |
    | 输出电容 | Coss | - | 42 pF |
    | 反向转移电容 | Crss | - | 9.6 - |
    | 总栅极电荷 | Qg | - | - | 8.2 | nC |
    | 栅源电荷 | Qgs | - | - | 1.8 | nC |
    | 栅极驱动延迟时间 | td(on) | - | 7.0 ns |
    | 上升时间 | tr | - | 7.6 ns |

    产品特点和优势


    1. 动态dv/dt额定值:能够处理高压快速变化,非常适合高压快速开关的应用场合。
    2. 重复雪崩额定值:保证在极端工作条件下的可靠性和稳定性。
    3. 表面贴装:对于空间有限的应用具有显著的优势。
    4. 直插式引脚:适用于需要更稳定连接的应用。
    5. 快速开关:非常适合高频开关电源。
    6. 并联容易:便于实现更高电流的应用。

    应用案例和使用建议


    应用场景
    - 高效直流到直流转换器
    - 各类电源管理设备
    - 高频电机控制器
    使用建议
    - 在设计电路时,注意散热和电容匹配以确保最佳性能。
    - 在高频开关应用中,需要考虑 PCB 布局以降低杂散电感,从而提高系统的整体性能。

    兼容性和支持


    - 这些器件可以通过传统的表面贴装或直插式方法进行安装,确保了广泛的兼容性。
    - Vishay Siliconix 提供详尽的技术文档和支持服务,帮助客户解决实际应用中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关过程中过热 | 优化散热设计,确保良好的空气流通和适当的散热片使用。 |
    | 寿命短 | 检查负载条件,避免超过额定值的工作状态。 |
    | 频率响应不稳定 | 仔细布局电路板,减少寄生电感的影响。 |

    总结和推荐


    综上所述,Vishay Siliconix 的 IRFR214, IRFU214, SiHFR214, SiHFU214 系列产品凭借其优秀的性能和广泛的应用范围,在高要求的电力电子应用中表现出色。强烈推荐在高效直流到直流转换器、高频电机控制器等领域采用这些产品。这些器件不仅性能卓越,而且支持广泛的定制选项,可以满足不同应用的需求。

IRFR214TRPBF参数

参数
Vgs-栅源极电压 20V
栅极电荷 8.2nC@ 10 V
通道数量 -
最大功率耗散 2.5W(Ta),25W(Tc)
Vgs(th)-栅源极阈值电压 4V@ 250µA
Ciss-不同 Vds 时的输入最大电容 140pF@25V
Rds(On)-漏源导通电阻 2Ω@ 1.3A,10V
配置 -
Vds-漏源极击穿电压 250V
Id-连续漏极电流 2.2A
FET类型 1个N沟道
长*宽*高 6.73mm*6.22mm*2.38mm
通用封装 TO-252
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IRFR214TRPBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IRFR214TRPBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) VISHAY INTERTECHNOLOGY IRFR214TRPBF IRFR214TRPBF数据手册

IRFR214TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
