VS-FC270SA20

产品分类: 场效应管(MOSFET)
产品描述: 937W(Tc) 20V 4.3V@1mA 250nC@ 10 V 1个N沟道 200V 4.7mΩ@ 200A,10V 287A 16.5nF@100V SOT-227 底座安装,贴片安装
供应商型号: DMT-VS-FC270SA20
供应商: 海外现货
标准整包数: 160

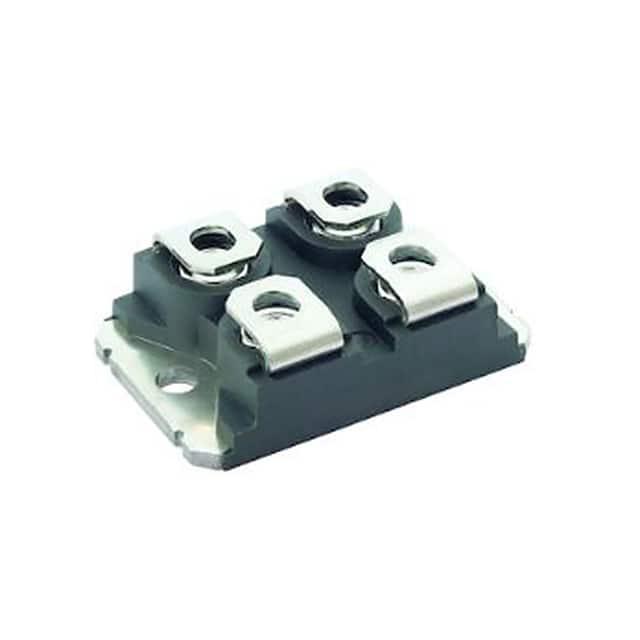

VISHAY INTERTECHNOLOGY 场效应管(MOSFET) VS-FC270SA20

VS-FC270SA20概述

    VS-FC270SA20:Vishay Semiconductors 功率模块

    产品简介


    VS-FC270SA20 是 Vishay Semiconductors 公司的一款高性能功率模块,集成了一个单开关功率 MOSFET。此器件以其出色的热稳定性和低导通电阻而闻名,使其适用于广泛的电力转换应用。
    - 产品类型:功率 MOSFET 模块
    - 主要功能:高电流(270A)、低导通电阻(3.3mΩ)和快速开关性能
    - 应用领域:
    - 直流/直流转换
    - 电机驱动开关
    - 直流/交流逆变器
    - 电源供应
    - 不间断电源
    - 交流/直流开关模式电源
    - 太阳能微型逆变器

    技术参数


    以下是从技术手册中提取的主要技术规格:
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 漏源电压 | VDSS | 200 | V |
    | 源漏通态电阻 | RDS(on) | 3.3 | mΩ |
    | 连续漏极电流 | ID | 219 @ 90°C | A |
    | 最大脉冲漏极电流 | IDM | 680 | A |
    | 电源消耗 | PD | 937 | W |
    | 热阻(结至外壳) | RthJC | - | °C/W |
    | 环境温度范围 | TJ | -55 至 +175 | °C |
    | 存储温度范围 | TStg | -40 至 +150 | °C |

    产品特点和优势


    - 高电流容量:可承受高达270A的连续漏极电流。
    - 低导通电阻:RDS(on)仅为3.3mΩ,显著降低损耗。
    - 高温适应性:最大结温可达175°C,适合恶劣环境应用。
    - ThunderFET技术:显著减少开关和传导损耗。
    - 低漏电流:减少电路的寄生损耗,提高系统效率。

    应用案例和使用建议


    - 应用案例:
    - 太阳能微型逆变器:VS-FC270SA20 可以高效处理光伏系统的能量转换,减少能耗。
    - 不间断电源系统:在工业环境中,提供稳定且高效的电力输出。
    - 使用建议:
    - 在设计系统时考虑使用散热片以增加模块的热稳定性。
    - 注意保证模块的栅极-源极电压在±20V范围内,避免过压损坏。
    - 在系统启动阶段需注意控制输入电流,以防止瞬时过载。

    兼容性和支持


    - 兼容性:VS-FC270SA20 采用 SOT-227 封装,易于与其他标准电气组件配合使用。
    - 技术支持:如需进一步技术支持,可以联系 Vishay 官方渠道(DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com)。

    常见问题与解决方案


    - Q: 模块在高温环境下能否正常运行?
    - A: 模块的工作结温范围为-55°C 至 +175°C,在正常使用条件下可确保稳定运行。但在极端温度下可能需要额外的散热措施。

    - Q: 如何避免过压损坏?
    - A: 严格控制栅极-源极电压在±20V内,并且在设计系统时添加适当的保护电路。

    总结和推荐


    综上所述,VS-FC270SA20 是一款高可靠性、高性能的功率 MOSFET 模块,适用于各种电力转换和电机控制应用。其出色的热稳定性和低导通电阻使其在工业和能源转换领域具有很高的竞争力。鉴于其卓越的技术特性和广泛的应用场景,我们强烈推荐这一产品给需要高效、可靠电力解决方案的客户。

VS-FC270SA20参数

参数
Vgs(th)-栅源极阈值电压 4.3V@1mA
FET类型 1个N沟道
Vds-漏源极击穿电压 200V
Vgs-栅源极电压 20V
Rds(On)-漏源导通电阻 4.7mΩ@ 200A,10V
最大功率耗散 937W(Tc)
配置 独立式
栅极电荷 250nC@ 10 V
通道数量 -
Ciss-不同 Vds 时的输入最大电容 16.5nF@100V
Id-连续漏极电流 287A
通用封装 SOT-227
安装方式 底座安装,贴片安装
零件状态 在售
包装方式 散装

VS-FC270SA20厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-FC270SA20数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) VISHAY INTERTECHNOLOGY VS-FC270SA20 VS-FC270SA20数据手册

VS-FC270SA20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
160+ $ 22.4179 ¥ 189.4314
库存: 4960
起订量: 800 增量: 0
交货地:
最小起订量为:160
合计: ¥ 30309.02
