首页  >  产品百科  >  VOD3120AB-T

VOD3120AB-T

产品分类: 栅极电源驱动器
产品描述: 500ns 1 500ns,500ns 30V 500ns 8-SMD 贴片安装,黏合安装
供应商型号: VOD3120AB-T
供应商: 国内现货
标准整包数: 3000

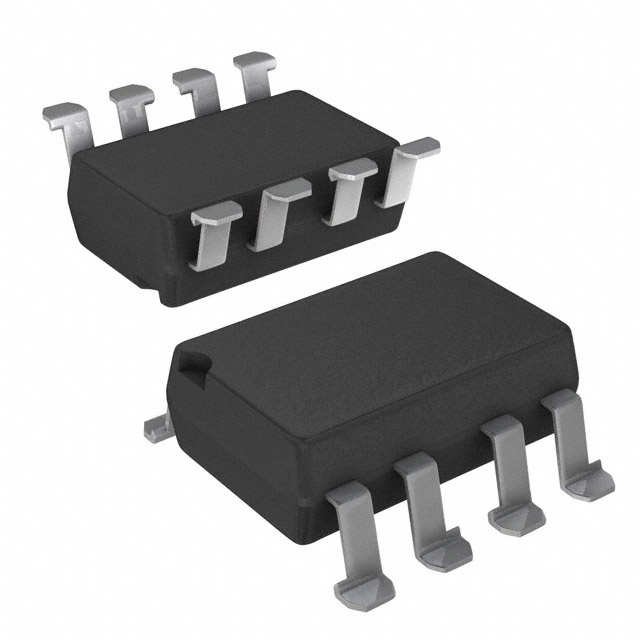

VISHAY INTERTECHNOLOGY 栅极电源驱动器 VOD3120AB-T

VOD3120AB-T概述

    VOD3120A 系列光耦合器技术手册解析

    产品简介


    VOD3120A系列是 Vishay Semiconductors 推出的一款IGBT和MOSFET驱动光耦合器。它由AlGaAs发光二极管和一个带功率输出级的集成电路组成。该系列产品专为电机控制逆变器应用中的IGBT和MOSFET驱动而设计。VOD3120A具备宽泛的工作电压范围(15 V至30 V),可提供高达2.5 A的峰值输出电流,这使其适用于直接驱动额定功率高达1200 V / 100 A的IGBT。

    技术参数


    以下是 VOD3120A 系列光耦合器的关键技术参数:
    - 输入端:
    - 最小峰值输入电流:20 mA
    - 反向输入电压:5 V
    - 输入电流上升/下降时间:500 ns
    - 最大输出功率耗散:45 mW
    - 输出端:
    - 高峰值输出电流:2.5 A
    - 低峰值输出电流:2.5 A
    - 供应电压(VCC - VEE):0 至 +35 V
    - 输出电压:35 V
    - 输出功率耗散:250 mW
    - 工作温度范围:
    - 存储温度范围:-55 °C 至 +125 °C
    - 工作环境温度范围:-40 °C 至 +105 °C
    - 最大总功率耗散:295 mW

    产品特点和优势


    VOD3120A 系列光耦合器的主要特点如下:
    - 高可靠性: 最大峰值输出电流可达2.5 A,确保稳定驱动能力。
    - 快速响应: 最大传播延迟时间为0.5 μs,确保高速信号传输。
    - 高共模抑制率: 最小共模抑制率为35 kV/μs,适用于高压环境。
    - 宽温工作范围: 能够在-40 °C至+105 °C的工作温度范围内正常运行。
    这些特点使 VOD3120A 系列非常适合用于各种工业应用,如电机控制逆变器、交流和无刷直流电机驱动、感应炉具和不间断电源(UPS)等。

    应用案例和使用建议


    根据手册中的描述,VOD3120A 系列被广泛应用于以下几个领域:
    - 电机控制逆变器: 直接驱动IGBT和MOSFET,适用于电机控制逆变器系统。
    - 交流和无刷直流电机驱动: 适合需要高可靠性驱动的场合。
    - 感应炉具: 提供高效的电力转换。
    - 不间断电源(UPS): 确保系统稳定供电。
    使用建议:
    - 热管理: 在高温环境下使用时,需注意散热,确保器件正常工作。
    - 信号匹配: 使用合适的阻抗匹配,以避免信号失真。
    - 过压保护: 在使用过程中注意电源电压的稳定性,避免电压波动导致损坏。

    兼容性和支持


    VOD3120A 系列获得了多项认证,包括UL 1577、cUL、DIN EN 60747-5-5 (VDE 0884) 和CQC等,表明其具有高度的安全性和可靠性。此外,Vishay Semiconductors 提供详尽的技术支持,帮助用户解决应用中可能遇到的问题。

    常见问题与解决方案


    1. Q: 如何正确连接VOD3120A系列的引脚?
    - A: 引脚配置需参考手册中的封装图。对于DIP-8封装,将引脚按指定方式焊接在电路板上即可。
    2. Q: 如何处理焊接过程中的高温问题?
    - A: 在焊接过程中,确保焊接温度不超过260 °C,并遵守JEDEC JESD22-A111标准。

    总结和推荐


    VOD3120A 系列光耦合器凭借其出色的峰值输出电流、快速响应时间和高共模抑制率,成为了电机控制和电力转换应用中的理想选择。其广泛的适用温度范围和高度的安全认证,进一步增强了其市场竞争力。我们强烈推荐VOD3120A系列用于需要高性能和可靠性的应用场景。

VOD3120AB-T参数

参数
最大高压侧电压-自举 -
输入类型 -
驱动配置 -
最大传播延迟时间 500ns,500ns
上升时间 500ns
最小工作供电电压 -
电流 - 峰值输出(灌入,拉出) -
逻辑电压 - VIL,VIH -
驱动数量 1
最大工作供电电压 30V
下降时间 500ns
栅极类型 -
通道类型 -
通用封装 8-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VOD3120AB-T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOD3120AB-T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 栅极电源驱动器 VISHAY INTERTECHNOLOGY VOD3120AB-T VOD3120AB-T数据手册

VOD3120AB-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.486 ¥ 4.2768
6000+ $ 0.4779 ¥ 4.2055
库存: 38660
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 12830.4
