ZED-F9P-15B

产品分类: 无线收发芯片
厂牌: U-BLOX
产品描述: BeiDou,GLONASS,GNSS,GPS,Galileo I²C,SPI,UART,USB 167dBm 贴片安装
供应商型号: SYE-ZED-F9P-15B
供应商: 海外现货
标准整包数: 1

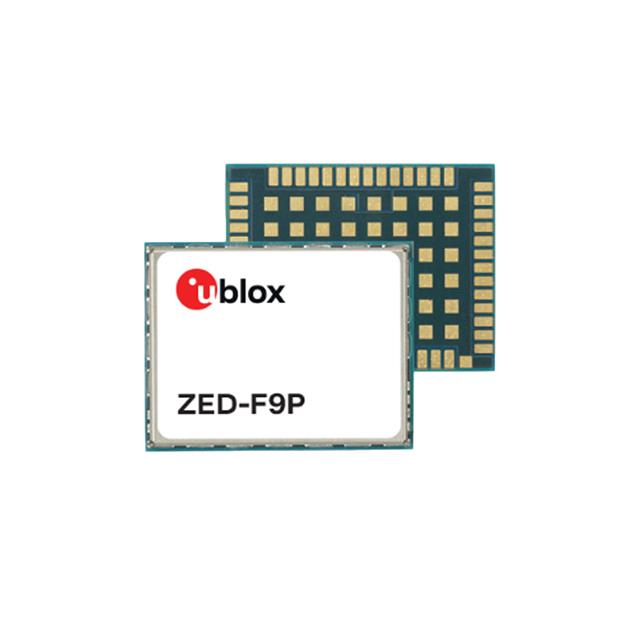

U-BLOX 无线收发芯片 ZED-F9P-15B

ZED-F9P-15B概述

    ZED-F9P 系列:u-blox 高精度 GNSS 模块

    产品简介


    ZED-F9P 系列 是由 u-blox 推出的一款高精度 GNSS(全球导航卫星系统)模块。该系列旨在提供厘米级精度的位置信息,在几秒钟内完成定位。它主要用于工业导航和机器人市场,特别适用于无人机(UAV)、无人驾驶车辆、半自动和全自动机械等领域。该模块集成了多频段 GNSS 和实时运动学(RTK)技术,能够在紧凑的设计中实现高精度和低功耗的特点。

    技术参数


    - 多频段接收器:同时接收 GPS、GLONASS、Galileo 和 BeiDou 信号。
    - 多频段 RTK:快速收敛时间和可靠的性能,支持厘米级精度。
    - 尺寸和功耗:尺寸为 17.0 × 22.0 × 2.4 mm,工作电压 2.7 V – 3.6 V,功耗为 68 mA(在 3.0 V 时连续工作)。
    - 更新率:高达 20 Hz。
    - 定位精度:RTK 定位精度可达 0.01 米 + 1 ppm CEP。
    - 收敛时间:RTK 收敛时间小于 10 秒。
    - 温度范围:工作温度范围为 -40°C 到 +85°C,存储温度范围也为 -40°C 到 +85°C。
    - 振动测试:符合 MIL-STD-810G Category 24,7.7g RMS 的振动标准。
    - 接口:支持 UART、USB、SPI 和 DDC(兼容 I2C)接口。

    产品特点和优势


    - 多频段接收:同时接收多个卫星系统的信号,确保了高度的可靠性和准确性。
    - 高精度 RTK 技术:快速收敛时间和可靠性能,支持厘米级精度定位。
    - 紧凑设计:小体积、低功耗,非常适合动态应用如无人机和无人驾驶车辆。
    - 易于集成:内置支持 AssistanNow 和 PointPerfect 等服务,简化了集成过程,加快了产品上市速度。
    - 安全性:使用先进的抗干扰和防欺骗算法,确保位置和导航信息的安全性。
    - 高可靠性:在 ISO/TS 16949 认证的生产场所制造,并通过了 ISO16750 标准的资格测试。

    应用案例和使用建议


    应用案例:
    - 无人驾驶车辆:ZED-F9P 可以应用于无人驾驶车辆,提供高精度的定位和导航服务,确保行驶安全和效率。
    - 无人机:在农业、测绘和物流领域,ZED-F9P 可以提高无人机的精度和稳定性,从而提高作业效果。
    - 机器人:对于机器人割草机和其他自动化机械,ZED-F9P 提供高精度定位,确保操作的准确性和效率。
    使用建议:
    - 选择合适的天线:根据具体应用场景选择合适的天线,以提高信号接收质量和抗干扰能力。
    - 合理配置参数:根据不同的应用需求,合理设置更新率、电源管理和接口配置,以优化性能和功耗。
    - 及时进行校准:定期对 GNSS 模块进行校准,确保长时间使用的准确性和稳定性。

    兼容性和支持


    - 兼容性:ZED-F9P 与 u-blox 的其他产品和服务兼容,如 NEO-D9S 纠正接收器和 AssistNow A-GNSS 服务。
    - 评估套件:提供 EVK-F9P-01 和 EVK-F9P-16 评估套件,帮助客户快速评估和集成该模块。
    - 技术支持:u-blox 提供全面的技术支持和参考设计,以帮助客户高效地集成和评估其定位技术。

    常见问题与解决方案


    - 问题:信号接收不稳定。
    - 解决方案:检查天线安装位置,确保没有遮挡,并优化天线方向。
    - 问题:精度不达标。
    - 解决方案:检查周围环境是否有电磁干扰,重新配置更新率和电源管理。
    - 问题:初始化时间长。
    - 解决方案:确保模块处于良好的通信状态,并优化初始化参数。

    总结和推荐


    总结:
    ZED-F9P 系列是一款高性能、高精度的 GNSS 模块,适用于多种动态和静态应用场景。其高精度、低功耗和易于集成的特点使其成为工业导航和机器人市场的理想选择。
    推荐:
    我们强烈推荐 ZED-F9P 系列用于需要高精度定位的应用场景。无论是在无人机、无人驾驶车辆还是机器人割草机等领域的应用,该模块都能提供卓越的性能和可靠的保障。

ZED-F9P-15B参数

参数
最小工作供电电压 -
接收电流 -
典型输出功率 -
传输电流 -
典型灵敏度 167dBm
发送机数量 -
射频系列/标准 -
最大数据速率 -
接口类型 I²C,SPI,UART,USB
接收机数量 -
最小工作频率 -
最大工作供电电压 -
调制方式 BeiDou,GLONASS,GNSS,GPS,Galileo
最大工作频率 -
典型供电电流 -
支持协议 -
模块/芯片分类 -
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

ZED-F9P-15B厂商介绍

u-blox是一家总部位于瑞士的全球领先的定位和无线通信技术提供商,专注于为汽车、工业、消费电子等领域提供高精度定位解决方案和无线通信模块。公司成立于1997年,在全球设有多个研发中心和销售网络。

u-blox的主营产品分为两大类:定位产品和无线通信产品。定位产品包括GNSS(全球导航**系统)模块、天线和高精度定位系统,广泛应用于汽车导航、无人机、智能交通、农业等领域。无线通信产品包括蜂窝模块、短距离无线模块(如Wi-Fi、蓝牙、Zigbee等)和无线局域网模块,应用于物联网、远程监控、智能穿戴设备等领域。

u-blox的优势在于其产品的高精度、低功耗和高可靠性。公司不断研发创新,提供多种技术组合的解决方案,满足不同行业和应用场景的需求。此外,u-blox还提供全面的技术支持和定制服务,帮助客户快速实现产品上市。

ZED-F9P-15B数据手册

厂牌 PDF简要描述 下载
U-BLOX 无线收发芯片 U-BLOX ZED-F9P-15B ZED-F9P-15B数据手册

ZED-F9P-15B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 159.96 ¥ 1340.4648
50+ $ 134.4656 ¥ 1126.8217
100+ $ 127.7696 ¥ 1070.7092
库存: 0
起订量: 2 增量: 250
