ZOE-M8G-0

产品分类: 无线收发芯片
厂牌: U-BLOX
产品描述: 40mA BeiDou,GLONASS,GNSS,GPS,Galileo I²C,SPI,UART 167dBm SMD-51P 贴片安装 4.5mm*4.5mm*1.165mm
供应商型号: SYE-ZOE-M8G-0
供应商: 海外现货
标准整包数: 1

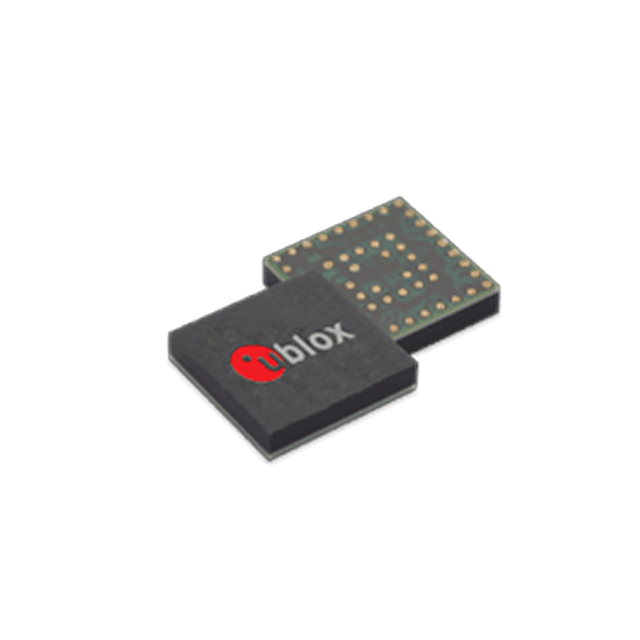

U-BLOX 无线收发芯片 ZOE-M8G-0

ZOE-M8G-0概述

    ZOE-M8 系列超小型 u-blox M8 GNSS SiPs 技术手册

    产品简介


    ZOE-M8G 和 ZOE-M8Q 是 u-blox 最新的高度集成系统级封装(SiP)GNSS 解决方案,基于高性能的 u-blox M8 共时定位引擎。这两款产品将完整的 GNSS SiP 集成在一起,包括表面声波滤波器(SAW)、低噪声放大器(LNA)和温度补偿晶体振荡器(TCXO)。这些产品专为需要小尺寸且不牺牲性能的应用而设计。通过RF优化,它们集成了前端SAW滤波器和额外的前端LNA,提高了抗干扰能力和更容易的天线集成。

    技术参数


    - 尺寸:4.5 x 4.5 x 1.0 mm
    - 供电电压:ZOE-M8G 1.8V, ZOE-M8Q 3V
    - 电流消耗:ZOE-M8G 40mA@1.8V,ZOE-M8Q 25mA@3V
    - 定位精度:2.0 m CEP
    - 灵敏度:跟踪和导航 –167 dBm,冷启动 –148 dBm,热启动 –157 dBm
    - 工作温度范围:-40°C 到 +85°C
    - 抗干扰:主动连续波检测和移除,内置额外的带通滤波器

    产品特点和优势


    - 高性能:集成多频段RF前端,可同时接收多达三种GNSS系统。
    - 高精度:具有先进的算法和模块化设计,能够在恶劣环境中提供可靠的定位。
    - 集成简便:集成度高,简化客户设计过程,降低了总设计成本。
    - 可靠性:通过JESD47/ISO 16750标准测试,保证了高可靠性和耐用性。
    - 抗干扰和防欺骗:具备高级干扰检测和去除功能,并提供信号完整性验证。

    应用案例和使用建议


    应用案例:
    - 无人机:用于飞行控制和导航系统。
    - 车辆和资产追踪:提供精确的位置信息,适用于物流管理和资产管理。
    - 工业:在恶劣环境下确保高精度的位置监控。
    使用建议:
    - 环境条件:选择适合的应用环境,并根据实际需求选择合适的产品型号(如 ZOE-M8G 或 ZOE-M8Q)。
    - 电源管理:合理设置电压和电流消耗,以延长电池寿命。
    - 软件升级:利用外部闪存接口进行固件更新,提高系统的灵活性和适应性。

    兼容性和支持


    - 兼容性:可以与多种外部组件和协议配合使用,如NMEA、UBX二进制、RTCM等。
    - 支持和服务:u-blox 提供详细的技术文档和支持服务,包括u-blox M8评估套件,帮助用户快速熟悉和掌握产品特性。

    常见问题与解决方案


    - Q:产品无法正常工作怎么办?
    - A:首先检查供电电压和连接是否正确;如果仍然存在问题,请联系技术支持获取进一步的帮助。

    - Q:如何处理信号丢失问题?
    - A:确保天线安装正确并避免遮挡;如果仍存在问题,可能需要调整产品的工作环境。

    - Q:固件升级失败怎么办?
    - A:确保外部闪存正确连接且格式无误;尝试重新执行固件更新过程。

    总结和推荐


    ZOE-M8 系列GNSS SiPs 在多个方面展示了卓越的性能和强大的实用性,特别适合对尺寸有严格要求且需要高精度位置信息的应用。无论是在工业、商业还是消费电子领域,这些产品都展现出了极高的市场竞争力。鉴于其强大的性能、广泛的应用范围以及优良的支持服务,我们强烈推荐这一系列产品。
    如果您正在寻找一个性能卓越、易于集成并且适用于多种环境的GNSS解决方案,那么 ZOE-M8 系列将是您的理想选择。

ZOE-M8G-0参数

参数
调制方式 BeiDou,GLONASS,GNSS,GPS,Galileo
最小工作供电电压 -
典型灵敏度 167dBm
典型供电电流 -
接收机数量 -
典型输出功率 -
接口类型 I²C,SPI,UART
最大工作供电电压 -
最大工作频率 -
发送机数量 -
射频系列/标准 -
传输电流 -
最大数据速率 -
支持协议 -
模块/芯片分类 -
接收电流 40mA
最小工作频率 -
长*宽*高 4.5mm*4.5mm*1.165mm
通用封装 SMD-51P
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ZOE-M8G-0厂商介绍

u-blox是一家总部位于瑞士的全球领先的定位和无线通信技术提供商,专注于为汽车、工业、消费电子等领域提供高精度定位解决方案和无线通信模块。公司成立于1997年,在全球设有多个研发中心和销售网络。

u-blox的主营产品分为两大类:定位产品和无线通信产品。定位产品包括GNSS(全球导航**系统)模块、天线和高精度定位系统,广泛应用于汽车导航、无人机、智能交通、农业等领域。无线通信产品包括蜂窝模块、短距离无线模块(如Wi-Fi、蓝牙、Zigbee等)和无线局域网模块,应用于物联网、远程监控、智能穿戴设备等领域。

u-blox的优势在于其产品的高精度、低功耗和高可靠性。公司不断研发创新,提供多种技术组合的解决方案,满足不同行业和应用场景的需求。此外,u-blox还提供全面的技术支持和定制服务,帮助客户快速实现产品上市。

ZOE-M8G-0数据手册

厂牌 PDF简要描述 下载
U-BLOX 无线收发芯片 U-BLOX ZOE-M8G-0 ZOE-M8G-0数据手册

ZOE-M8G-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.96 ¥ 301.3448
100+ $ 18.228 ¥ 152.7506
库存: 122
起订量: 9 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 301.34
