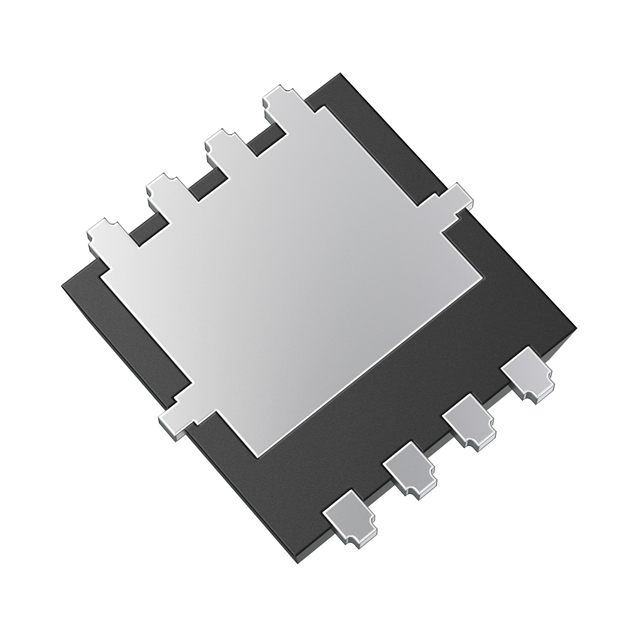

XPN12006NC,L1XHQ

产品分类: 场效应管(MOSFET)
厂牌: TOSHIBA
产品描述: 65W(Tc) 2.5V@ 200µA 23nC@ 10 V 1个N沟道 60V 12mΩ@ 10A,10V 1.1nF@10V 贴片安装
供应商型号: XPN12006NC,L1XHQ
供应商: Avnet
标准整包数: 5000
TOSHIBA 场效应管(MOSFET) XPN12006NC,L1XHQ

XPN12006NC,L1XHQ概述

    XPN12006NC MOSFET 技术手册解析

    产品简介


    XPN12006NC 是一款N沟道MOSFET(U-MOS-H),由东芝半导体制造,适用于汽车、开关电压调节器、直流到直流转换器及电机驱动等领域。其主要功能是用于电力控制和信号放大,具有高可靠性、高效能的特点。

    技术参数


    - 应用领域:汽车、开关电压调节器、直流到直流转换器、电机驱动。
    - 关键特征:
    - 符合AEC-Q101标准
    - 小巧轻薄的封装
    - 低导通电阻:典型值为9.8 mΩ(VGS = 10 V)
    - 低漏电流:最大值为10 μA(VDS = 60 V)
    - 增强模式:阈值电压范围为1.5至2.5 V(VDS = 10 V,ID = 0.2 mA)
    - 绝对最大额定值(Ta = 25℃,除非另有说明):
    - 漏源电压:VDSS = ±60 V
    - 栅源电压:VGSS = ±20 V
    - 漏极电流(直流):ID = 20 A
    - 功率耗散(单脉冲雪崩能量):PD = 2.27 W
    - 热特性:
    - 漏极到管壳热阻:zth(ch-c) = 2.3 ℃/W
    - 漏极到环境热阻:zth(ch-a) = 66 ℃/W

    产品特点和优势


    XPN12006NC 的显著特点包括其符合AEC-Q101标准的高可靠性、低导通电阻(RDS(ON) = 9.8 mΩ)和低漏电流(IDSS = 10 μA)。这些特性使其在汽车和工业应用中具有重要的作用。其小巧的封装使其在空间受限的应用中特别有用。此外,其增强模式操作简化了电路设计。

    应用案例和使用建议


    XPN12006NC 主要应用于汽车、开关电源、直流到直流转换器和电机驱动系统。例如,在汽车电子系统中,它可以用于电池管理系统中的开关控制。在实际使用中,建议设计者注意避免长时间连续负载下的高温应力,以确保产品的长期可靠性和性能。

    兼容性和支持


    XPN12006NC 可以与市场上大多数兼容的N沟道MOSFET一起使用。东芝半导体提供了详尽的技术支持文档和售后服务,以帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    - 问题:如何确保产品的长期可靠性?
    - 解决方案:请参阅东芝半导体的可靠性手册,尤其是“处理注意事项”和“降额概念及方法”章节,设计适当的降额策略。

    - 问题:在什么情况下需要考虑热管理?
    - 解决方案:当器件温度超过175℃时,需要采取措施降低温度,如增加散热片或改善通风条件。

    总结和推荐


    综上所述,XPN12006NC 是一款高性能的N沟道MOSFET,适用于多种应用场合。其低导通电阻和高可靠性使其成为许多电力控制和信号放大系统的理想选择。然而,由于其对静电敏感,在使用过程中需要注意静电防护措施。建议在设计电路时仔细参考技术手册中的各项参数和注意事项,以充分发挥其性能优势。

XPN12006NC,L1XHQ参数

参数
通道数量 -
FET类型 1个N沟道
Rds(On)-漏源导通电阻 12mΩ@ 10A,10V
Vds-漏源极击穿电压 60V
Vgs-栅源极电压 -
Id-连续漏极电流 -
配置 -
Ciss-不同 Vds 时的输入最大电容 1.1nF@10V
Vgs(th)-栅源极阈值电压 2.5V@ 200µA
栅极电荷 23nC@ 10 V
最大功率耗散 65W(Tc)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
