首页  >  产品百科  >  TK65G10N1

TK65G10N1

产品分类: 场效应管(MOSFET)
厂牌: TOSHIBA
产品描述: Toshiba N沟道增强型MOS管, Vds=100 V, 136 A, D2PAK (TO-263)封装, 表面贴装, 3引脚
供应商型号: 1712487
供应商: 海外现货
标准整包数: 5

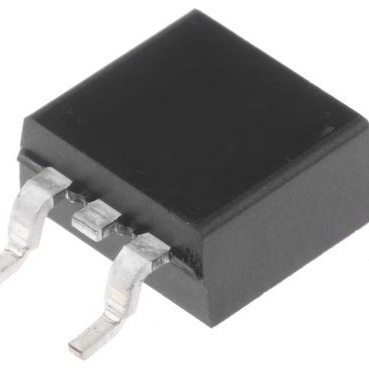

TOSHIBA 场效应管(MOSFET) TK65G10N1

TK65G10N1概述

    TK65G10N1 MOSFET 技术手册

    产品简介


    TK65G10N1 是一款由东芝公司生产的硅基 N 沟道 MOSFET(U-MOS-H),广泛应用于开关电压调节器中。它采用 D2PAK 封装,具有三个引脚:栅极(Pin 1)、漏极(Pin 2)和源极(Pin 3)。这款 MOSFET 具有出色的性能和可靠性,适用于各种电源管理应用。

    技术参数


    - 额定电压:漏源电压 VDSS = 100 V
    - 栅源电压:VGSS = ±20 V
    - 连续漏电流:ID = 136 A
    - 脉冲漏电流:IDP = 283 A
    - 最大功率耗散:PD = 156 W
    - 单脉冲雪崩能量:EAS = 93 mJ
    - 雪崩电流:IAR = 65 A
    - 热阻:Rth(ch-c) = 0.8 °C/W
    - 反向击穿电压:V(BR)DSS = 100 V
    - 栅阈值电压:Vth = 2.0 至 4.0 V
    - 导通电阻:RDS(ON) = 3.8 mΩ(VGS = 10 V)
    - 漏源间泄漏电流:IDSS = 10 µA(VDS = 100 V)

    产品特点和优势


    1. 低导通电阻:RDS(ON) = 3.8 mΩ(VGS = 10 V),确保了高效率的电流传导。
    2. 低漏电流:IDSS = 10 µA(VDS = 100 V),有助于减少不必要的功耗。
    3. 增强模式:栅阈值电压范围为 2.0 至 4.0 V,提供了可靠的开关控制。
    4. 高可靠性和耐用性:能承受高达 283 A 的脉冲漏电流,且具有出色的热阻特性。

    应用案例和使用建议


    TK65G10N1 广泛应用于开关电压调节器中,例如在 DC/DC 转换器和电池充电器中。为了确保最佳性能,建议采取以下措施:
    - 使用散热片以降低热阻,推荐的热阻为 Rth(ch-a) = 2.77 °C/W。
    - 防止长时间在高温、大电流或高电压下运行,以避免可靠性下降。
    - 在设计时参考东芝半导体可靠性手册中的指导原则。

    兼容性和支持


    TK65G10N1 与常见的电子系统和设备兼容。东芝公司提供详尽的技术支持和维护服务,包括可靠性测试报告和估算故障率。

    常见问题与解决方案


    1. 问题:产品在高负载下容易过热。
    - 解决方案:使用散热片以降低热阻,确保散热效果。

    2. 问题:在高压环境下,栅源电压容易超出限制。
    - 解决方案:设计时应注意栅源电压的限制,避免超过 ±20 V。
    3. 问题:产品的反向击穿电压不足。
    - 解决方案:在设计电路时确保 VDS 不超过 VDSS,以防止反向击穿现象发生。

    总结和推荐


    TK65G10N1 是一款高性能的 N 沟道 MOSFET,具备低导通电阻、低漏电流和高可靠性的特点。其优异的电气特性和强大的热管理能力使其成为多种电源管理应用的理想选择。推荐在开关电压调节器和其他类似应用中使用该产品。

TK65G10N1参数

参数
配置 -
Ciss-不同 Vds 时的输入最大电容 5.4nF@ 50V
最大功率耗散 156W
Vgs(th)-栅源极阈值电压 4V
通道数量 -
FET类型 1个N沟道
Id-连续漏极电流 -
Vgs-栅源极电压 20V
栅极电荷 81nC@ 10V
Rds(On)-漏源导通电阻 4.5mΩ@ 10V
Vds-漏源极击穿电压 100V
长*宽*高 10.35mm(长度)
通用封装 D2PAK
安装方式 贴片安装
包装方式 卷带包装

TK65G10N1厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TK65G10N1数据手册

厂牌 PDF简要描述 下载
TOSHIBA 场效应管(MOSFET) TOSHIBA TK65G10N1 TK65G10N1数据手册

TK65G10N1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 20.8659
250+ ¥ 20.6534
500+ ¥ 19.6231
库存: 0
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
