TPN3R704PL,L1Q

产品分类: 场效应管(MOSFET)
厂牌: TOSHIBA
产品描述: 0.63mW(Ta),86mW(Tc) 20V 2.4V@ 200µA 27nC@ 10 V 1个N沟道 40V 3.7mΩ@ 40A,10V 80A 2.5nF@20V 贴片安装 3.1mm*3.1mm*850μm
供应商型号: 757-TPN3R704PLL1Q
供应商: Mouser
标准整包数: 1

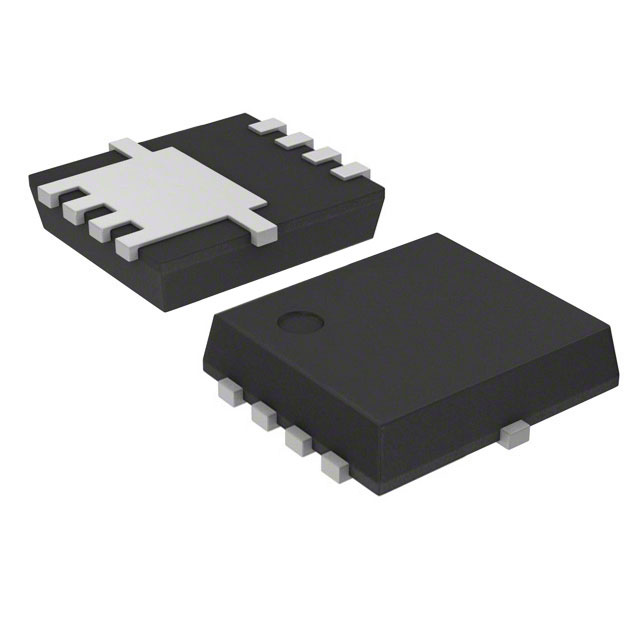

TOSHIBA 场效应管(MOSFET) TPN3R704PL,L1Q

TPN3R704PL,L1Q概述

    # TPN3R704PL MOSFET 技术手册解读

    产品简介


    TPN3R704PL 是一款由东芝半导体公司生产的 N 沟道增强型 MOSFET(采用 U-MOS-H 工艺),主要应用于高效率直流-直流转换器、开关电压调节器及电机驱动电路。其设计核心在于高性能和可靠性,特别适合对功率损耗和热管理有较高要求的应用场合。
    主要特点
    - 类型:N 沟道增强型
    - 工艺:U-MOS-H
    - 应用领域:高效率 DC-DC 转换器、开关电压调节器、电机驱动

    技术参数


    以下是 TPN3R704PL 的关键技术规格和性能参数:
    | 参数名称 | 单位 | 最小值 | 典型值 | 最大值 |

    | 栅源电压 | V | ±20 ±20 |
    | 漏极电流(连续) | A 80
    | 漏极电流(脉冲) | A 92
    | 功耗(Ta=25°C) | W 2.67
    | 热阻(通道到壳体) | °C/W 1.73
    | 热阻(通道到环境) | °C/W 56
    | 漏源导通电阻(VGS=10V) | mΩ 3.0
    | 栅漏电荷 | nC 8.1
    | 输出电荷 | nC 20.2

    产品特点和优势


    TPN3R704PL 具备多项技术优势,使其在市场上脱颖而出:
    - 高速开关能力:优秀的开关速度适合高频应用需求。
    - 低功耗设计:典型漏源导通电阻仅为 3.0 mΩ,显著降低能耗。
    - 高可靠性:符合严格的绝对最大额定值标准,确保长期稳定运行。

    应用案例和使用建议


    应用场景
    TPN3R704PL 广泛应用于高效率直流-直流转换器、开关电压调节器以及电机驱动系统中,尤其是在需要高效能和低功耗的工业控制和汽车电子领域表现优异。
    使用建议
    1. 散热管理:由于其较高的功耗,在设计时需特别注意良好的散热机制以避免过热。
    2. 保护措施:实施适当的保护电路以防静电放电和其他潜在风险。

    兼容性和支持


    TPN3R704PL 支持多种主流 PCB 封装形式,并且可以通过东芝官方网站获取详尽的技术文档和支持服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关过程中出现异常噪音 | 检查外部滤波电路 |
    | 设备启动后温度迅速上升 | 检查散热片安装是否正确 |

    总结和推荐


    综上所述,TPN3R704PL 是一款极具竞争力的 N 沟道 MOSFET,凭借其卓越的性能参数和广泛的应用范围,在高效率电力电子领域内具有显著优势。强烈推荐给需要高性能、高可靠性的客户选择此产品。

TPN3R704PL,L1Q参数

参数
Vds-漏源极击穿电压 40V
最大功率耗散 0.63mW(Ta),86mW(Tc)
Ciss-不同 Vds 时的输入最大电容 2.5nF@20V
Vgs-栅源极电压 20V
Id-连续漏极电流 80A
Rds(On)-漏源导通电阻 3.7mΩ@ 40A,10V
FET类型 1个N沟道
通道数量 1
栅极电荷 27nC@ 10 V
配置 独立式
Vgs(th)-栅源极阈值电压 2.4V@ 200µA
长*宽*高 3.1mm*3.1mm*850μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TPN3R704PL,L1Q厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TPN3R704PL,L1Q数据手册

厂牌 PDF简要描述 下载
TOSHIBA 场效应管(MOSFET) TOSHIBA TPN3R704PL,L1Q TPN3R704PL,L1Q数据手册

TPN3R704PL,L1Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1615 ¥ 9.8147
10+ $ 0.7832 ¥ 6.6176
100+ $ 0.5214 ¥ 4.4058
500+ $ 0.4061 ¥ 3.4314
1000+ $ 0.3229 ¥ 2.7287
2500+ $ 0.3175 ¥ 2.683
5000+ $ 0.2793 ¥ 2.3601
库存: 195
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.81
