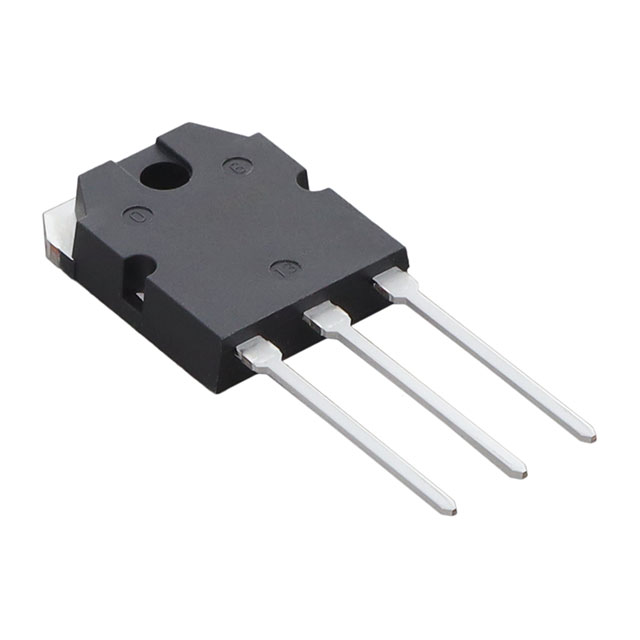

TK40J20D,S1F(O

产品分类: 场效应管(MOSFET)
厂牌: TOSHIBA
产品描述: 260W(Tc) 3.5V@1mA 100nC@ 10 V 1个N沟道 200V 44mΩ@ 20A,10V 4.3nF@100V TO-3P 通孔安装
供应商型号: 4227515
供应商: 海外现货
标准整包数: 1
TOSHIBA 场效应管(MOSFET) TK40J20D,S1F(O

TK40J20D,S1F(O概述

    TK40J20D MOSFET 技术手册

    产品简介


    TK40J20D 是一款由东芝公司生产的硅基N沟道增强型功率MOSFET(型号为π-MOS)。这种器件适用于开关电压调节器等领域,因其具备优异的电气特性和较低的工作损耗,被广泛应用于电源管理和电机控制等高效率应用中。

    技术参数


    - 电气特性
    - 漏源击穿电压:VDSS = 200 V
    - 栅极阈值电压:Vth = 1.5至3.5 V
    - 栅源漏电电流:IGSS ≤ ±1 μA (VGS = ±20 V)
    - 漏极关断电流:IDSS ≤ 10 μA (VDS = 200 V)
    - 漏源导通电阻:RDS(ON) = 0.0374 Ω (典型值)
    - 最大脉冲漏极电流:IDP = 160 A
    - 功率耗散:PD = 260 W
    - 热特性
    - 芯片到外壳热阻:Rth(ch-c) ≤ 0.481°C/W
    - 芯片到环境热阻:Rth(ch-a) ≤ 50°C/W
    - 绝对最大额定值
    - 工作温度范围:Tch = -55°C 至 +150°C
    - 存储温度范围:Tstg = -55°C 至 +150°C

    产品特点和优势


    1. 低导通电阻:TK40J20D 的漏源导通电阻仅为0.0374 Ω,这使得它在高效率应用中表现出色,例如开关电压调节器。
    2. 低栅源漏电流:最大栅源漏电流仅为±1 μA,提高了器件的稳定性。
    3. 宽阈值电压范围:其栅极阈值电压范围为1.5至3.5 V,适用于多种电路设计需求。
    4. 高可靠性:在绝对最大额定条件下工作时具有出色的可靠性,但需要注意散热设计以防止过热。

    应用案例和使用建议


    1. 开关电压调节器:在设计开关电压调节器时,TK40J20D 可以显著提高转换效率。建议在设计过程中考虑适当的散热措施,如加装散热片,确保芯片温度不超过150°C。
    2. 电源管理:在电源管理系统中使用该器件时,应注意避免长时间的高温负载操作,以免影响长期可靠性。可以参考东芝半导体可靠性手册中的指导进行设计。

    兼容性和支持


    - 封装:TK40J20D 使用TO-3P(N)封装,引脚定义为:1-Gate (G),2-Drain (D)(散热片),3-Source (S)。
    - 环保标准:符合RoHS标准,不含铅(Lead-free)。
    - 支持:东芝提供详细的技术支持和文档,包括可靠性测试报告和故障率估算等。

    常见问题与解决方案


    1. 散热问题:如果设备过热,检查散热系统是否有效,并根据需要增加散热片或风扇。
    2. 过流保护:当电路出现过流情况时,建议增加外部保险丝或断路器,以防止损坏器件。
    3. 静电防护:在处理该器件时要注意静电放电,可使用防静电手套和垫子。

    总结和推荐


    综上所述,TK40J20D 是一款性能卓越的N沟道增强型MOSFET,特别适用于高效率的应用场景,如开关电压调节器和电源管理系统。该器件具备低导通电阻和低漏电流,可靠性高,且提供了广泛的电气特性参数。尽管其成本可能略高于一些替代产品,但其高效性能和长寿命使其成为值得推荐的选择。强烈建议在进行高压和高电流应用设计时选用此款器件,并遵循相关的使用注意事项。

TK40J20D,S1F(O参数

参数
Vgs(th)-栅源极阈值电压 3.5V@1mA
Rds(On)-漏源导通电阻 44mΩ@ 20A,10V
最大功率耗散 260W(Tc)
Id-连续漏极电流 -
Ciss-不同 Vds 时的输入最大电容 4.3nF@100V
FET类型 1个N沟道
通道数量 -
Vgs-栅源极电压 -
Vds-漏源极击穿电压 200V
配置 -
栅极电荷 100nC@ 10 V
通用封装 TO-3P
安装方式 通孔安装
零件状态 在售
包装方式 托盘

TK40J20D,S1F(O厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TK40J20D,S1F(O数据手册

厂牌 PDF简要描述 下载
TOSHIBA 场效应管(MOSFET) TOSHIBA TK40J20D,S1F(O TK40J20D,S1F(O数据手册

TK40J20D,S1F(O封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 33.3351
10+ ¥ 29.3349
100+ ¥ 28.8016
500+ ¥ 28.8016
1000+ ¥ 28.8016
库存: 139
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 33.33
