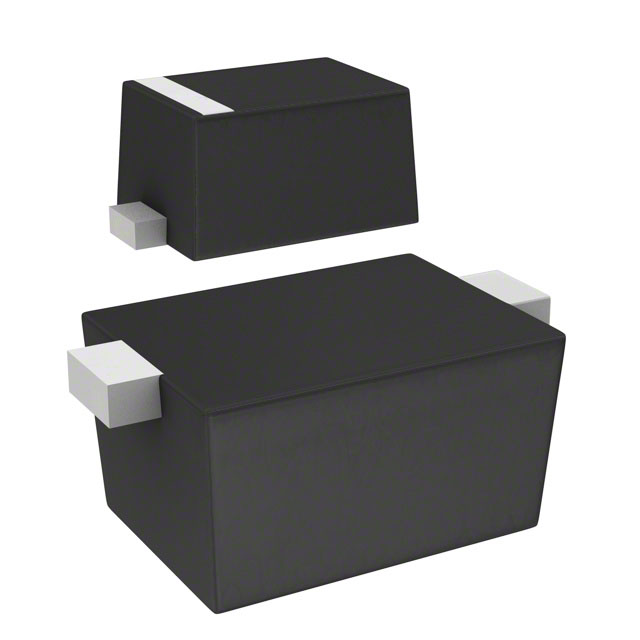

JDV2S07FSTPL3

产品分类: 变容二极管
厂牌: TOSHIBA
产品描述: 10V 0.0000049uF 2.3 SMD 贴片安装
供应商型号: JDV2S07FSTPL3TR-ND
供应商: Digi-Key
标准整包数: 1
TOSHIBA 变容二极管 JDV2S07FSTPL3

JDV2S07FSTPL3概述

    JDV2S07FS 高频二极管技术手册

    产品简介


    JDV2S07FS 是由东芝公司生产的硅外延平面型高频二极管。这款二极管主要用于UHF频段无线电调谐器,具有高电容比、低串联电阻的特点,非常适合用于小尺寸调谐器。

    技术参数


    - 最大额定值
    - 反向电压:\(VR = 10 \text{V}\)
    - 环境温度范围:\(-55\degree \text{C} \sim 150\degree \text{C}\)
    - 结温:\(Tj = 150\degree \text{C}\)
    - 电气特性
    - 反向电压:\(VR = 10 \text{V}\) 时,反向电流 \(IR \leq 3 \text{nA}\)
    - 电容:
    - \(C1V\):\(VR = 1 \text{V}, f = 1 \text{MHz}\),\(C1V = 4.0 \text{pF} \sim 4.9 \text{pF}\)
    - \(C4V\):\(VR = 4 \text{V}, f = 1 \text{MHz}\),\(C4V = 1.85 \text{pF} \sim 2.35 \text{pF}\)
    - 电容比 \(C1V / C4V = 2.0 \sim 2.3\)
    - 串联电阻:\(VR = 1 \text{V}, f = 470 \text{MHz}\),\(rs = 0.42 \Omega \sim 0.55 \Omega\)

    产品特点和优势


    - 高电容比:电容比 \(C1V / C4V = 2.3\)(典型值),使得调谐更加精准。
    - 低串联电阻:串联电阻 \(rs = 0.42 \Omega\)(典型值),保证了较低的能量损耗和较高的效率。
    - 适用于小尺寸调谐器:体积小巧,便于集成到各种小型电子设备中。

    应用案例和使用建议


    - 应用案例:
    - UHF频段无线电调谐器:适用于电视、广播接收机等需要高性能调谐器的应用场合。

    - 使用建议:
    - 散热管理:尽管该二极管耐受温度较高,但长期工作于高温环境下仍需良好的散热措施以确保稳定运行。
    - 电路设计:建议在设计电路时充分考虑电容比的变化,特别是在不同频率下的应用。

    兼容性和支持


    - 兼容性:JDV2S07FS 与其他东芝公司的电子产品具有良好的兼容性,可广泛应用于多种电子设备中。
    - 支持:东芝公司提供详尽的技术文档和支持服务,确保用户能够充分利用其产品的性能和可靠性。

    常见问题与解决方案


    - 问题:如何测量二极管的电容?
    - 解决办法:使用标准的电容测量方法,如LCR表,确保测量频率为1 MHz。

    - 问题:在极端温度下,二极管的性能如何变化?
    - 解决办法:查阅技术手册中的相关数据,确认其在指定温度范围内的稳定性能。

    总结和推荐


    综上所述,JDV2S07FS 高频二极管具备出色的电容特性和低串联电阻,在UHF频段无线电调谐器及其他小尺寸电子设备中有广泛应用。鉴于其优异的性能和东芝公司的强大技术支持,我们强烈推荐此产品用于各类高性能电子设备的设计与应用中。

JDV2S07FSTPL3参数

参数
电容比 2.3
Vr-反向电压 10V
二极管电容 0.0000049uF
不同 Vr,F 时的 Q 值 -
电容比条件 -
配置 -
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
