BB131,115

产品分类: 变容二极管
厂牌: NXP SEMICONDUCTORS
产品描述: 30V 0.000001055uF 独立式 C0.5/C28 16 SOD-323 贴片安装 1.8mm*1.35mm*1.05mm
供应商型号: CY-BB131,115
供应商: Avnet
标准整包数: 1

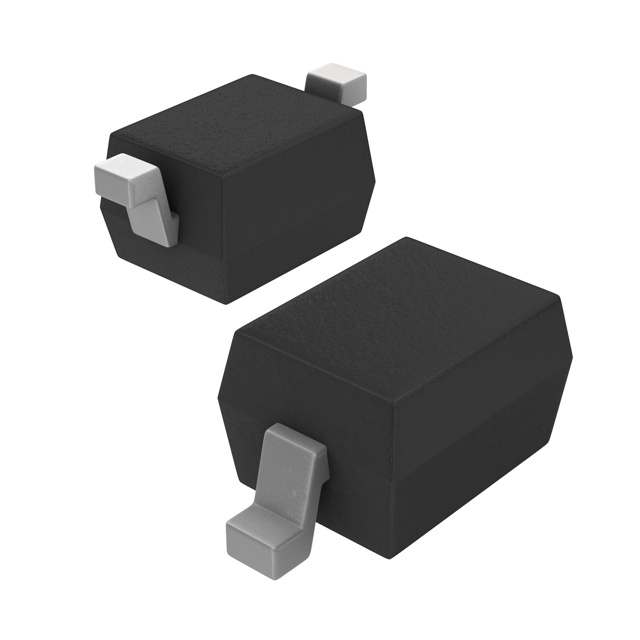

NXP SEMICONDUCTORS 变容二极管 BB131,115

BB131,115概述


    产品简介


    BB131 VHF 变容二极管 是一款适用于高频(VHF)应用的变容二极管。它通过施加反向电压来调节其内部电容值,从而实现对电路参数的动态控制。这种二极管主要应用于卫星调谐器、可调耦合电路及压控振荡器(VCO)等领域。BB131 采用平面工艺制造,并封装在体积非常小的 SOD323 塑料表面贴装封装内,提供两个引脚:阴极和阳极。

    技术参数


    | 参数名称 | 条件 | 最小值 | 最大值 | 单位 |

    | VR | 持续反向电压 | - | 30 | V |
    | IF | 持续正向电流 | - | 20 | mA |
    | Tstg | 存储温度 | -55 | 150 | °C |
    | Tj | 工作结温 | -55 | 125 | °C |
    | IR | 反向电流 | - | 10 | nA |
    | rs | 二极管串联电阻 | f = 470 MHz | - | 3 | Ω |
    | Cd | 二极管电容 | VR = 0.5 V, f = 1 MHz | 8 | 17 | pF |
    | Cd | 二极管电容 | VR = 28 V, f = 1 MHz | 0.7 | 1.055 | pF |
    | C | 电容比 | f = 1 MHz | 12 | 16 | d |

    产品特点和优势


    BB131 VHF 变容二极管具有以下独特功能和优势:
    - 出色的线性度:确保其在多种应用中的精确度和稳定性。
    - 非常小巧的塑料 SMD 封装:有助于实现高密度电路板设计,提高空间利用率。
    - C28 电容值为 1 pF,比率为 14:提供宽范围的电容变化,适用于各种高频应用。

    应用案例和使用建议


    应用案例:
    - 卫星调谐器:BB131 可以实现高频信号的精准调谐,适用于卫星接收系统。
    - 可调耦合:通过调节反向电压来改变电容值,从而调整耦合系数。
    - 压控振荡器 (VCO):用于产生可变频率的信号,适用于通信设备。
    使用建议:
    - 在使用 BB131 进行设计时,需注意其反向电压 VR 和正向电流 IF 的限制,避免超过最大值,以免损坏设备。
    - 由于该器件具有较小的尺寸和良好的电容比,建议将其应用于需要高精度和紧凑布局的应用场合。

    兼容性和支持


    - 兼容性:BB131 VHF 变容二极管适用于各种高频应用,并且其 SOD323 封装标准,可以轻松集成到现有电路板中。
    - 支持信息:制造商 NXP Semiconductors 提供详尽的技术支持文档和应用指南,帮助用户更好地理解和使用该器件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 使用过程中温度过高 | 确保使用过程中温度不超过规定极限,使用散热片来辅助散热。|
    | 正向电流过大 | 降低驱动电流,避免超过最大正向电流。 |
    | 需要更高的电容比 | 尝试调整反向电压 VR,增加其值以获得更高的电容比。|

    总结和推荐


    综合评估:BB131 VHF 变容二极管凭借其出色的线性度和小巧的封装,适合应用于卫星调谐器、可调耦合和 VCO 等高频应用场合。该器件不仅能够满足苛刻的应用需求,还能提供可靠的性能表现。
    推荐使用:综上所述,BB131 VHF 变容二极管是一款非常适合于高频应用的高性能器件。鉴于其优异的特性和广泛的应用场景,我们强烈推荐用户在相关项目中选用这款产品。

BB131,115参数

参数
配置 独立式
电容比 16
Vr-反向电压 30V
二极管电容 0.000001055uF
不同 Vr,F 时的 Q 值 -
电容比条件 C0.5/C28
长*宽*高 1.8mm*1.35mm*1.05mm
通用封装 SOD-323
安装方式 贴片安装
包装方式 散装,卷带包装

BB131,115厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

BB131,115数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 变容二极管 NXP SEMICONDUCTORS BB131,115 BB131,115数据手册

BB131,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
