1SV239

产品分类: 变容二极管
厂牌: TOSHIBA
产品描述: 15V
供应商型号: CSJ-ST36732863
供应商: 海外现货
标准整包数: 1

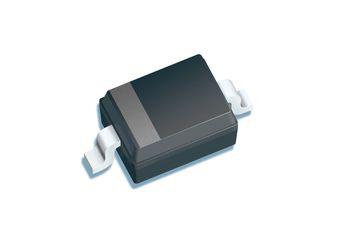

TOSHIBA 变容二极管 1SV239

1SV239概述

    1SV239 变容二极管技术手册

    1. 产品简介


    1SV239 是一款来自东芝(TOSHIBA)的变容二极管,属于硅外延平面型结构。它广泛应用于超高频(UHF)无线电调制器中。这种变容二极管的主要特点是其超低的串联电阻(rs = 0.44 Ω),使其非常适合于小型设备的设计和应用。

    2. 技术参数


    以下是该产品的详细技术规格:
    | 特性 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: | :: |
    | 反向电压 | VR | IR = 1 μA | 15 | —— | —— | V |
    | 反向电流 | IR | VR = 15 V | —— | —— | 3 | nA |
    | 容量(C=2V) | C2V | VR = 2 V, f = 1 MHz | 3.8 | 4.25 | 4.7 | pF |
    | 容量(C=10V) | C10V | VR = 10 V, f = 1 MHz | 1.5 | 1.75 | 2.0 | pF |
    | 容量比(C=2V/C=10V) | C2V/C10V | —— | 2.0 | 2.4 | —— | —— |
    | 串联电阻(rs) | rs | VR = 1 V, f = 470 MHz | —— | 0.44 | 0.6 | Ω |
    绝对最大额定值(Ta = 25°C):
    - 反向电压:15 V
    - 结温:125 °C
    - 存储温度范围:-55 到 125 °C

    3. 产品特点和优势


    1SV239 的主要优势如下:
    - 超低串联电阻(rs = 0.44 Ω):这使得它在高频应用中具有卓越的表现。
    - 适用于小型设备:设计小巧且性能稳定,非常适合小型电子设备的需求。
    - 高可靠性:在一定条件下,即使操作条件在绝对最大额定值范围内,也需要注意适当的可靠性和降额设计。

    4. 应用案例和使用建议


    典型应用场景:
    - 超高频无线电调制器:由于其高频响应特性和低串联电阻,1SV239 在超高频无线电调制器中表现尤为出色。

    使用建议:
    - 避免过载使用:长时间在高温、高电流或高电压下运行可能导致可靠性下降。
    - 参考可靠性手册:根据东芝半导体可靠性手册(《处理注意事项》/《降额概念及方法》)进行设计。

    5. 兼容性和支持


    兼容性:
    - 本产品未明确提及与其他电子元件或设备的直接兼容性。

    支持:
    - 客户需自行设计并遵守相关安全标准。
    - 厂商提供基本的技术支持,包括设计指导和可靠性评估资料。

    6. 常见问题与解决方案


    常见问题:
    - 如何避免产品在高负载下可靠性降低?
    - 解决方案:遵循东芝的可靠性手册和降额设计原则,确保所有操作条件都在安全范围内。

    - 产品是否适合用于极端条件?
    - 解决方案:产品不适合用于可能引发人身伤害或重大财产损失的应用场合,如核设施、医疗设备等。

    7. 总结和推荐


    总结:
    1SV239 变容二极管以其超低串联电阻和高可靠性在高频应用中表现出色。尽管如此,在设计时仍需严格遵守使用规范以确保长期稳定性。
    推荐:
    强烈推荐:鉴于其在高频应用中的卓越性能和稳定的可靠性,特别适合需要高性能变容二极管的小型设备设计。

1SV239参数

参数
配置 -
电容比 -
Vr-反向电压 15V
二极管电容 -
不同 Vr,F 时的 Q 值 -
电容比条件 -

1SV239厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

1SV239数据手册

厂牌 PDF简要描述 下载
TOSHIBA 变容二极管 TOSHIBA 1SV239 1SV239数据手册

1SV239封装设计

查看详情并下载
Symbol
Footprint
3D Model
