BB182,115

产品分类: 变容二极管
厂牌: NXP SEMICONDUCTORS
产品描述: 32V 0.00000289uF 独立式 22 SOD-523 贴片安装 1.25mm*850μm*650μm
供应商型号: Q-BB182,115
供应商: 期货订购
标准整包数: 1

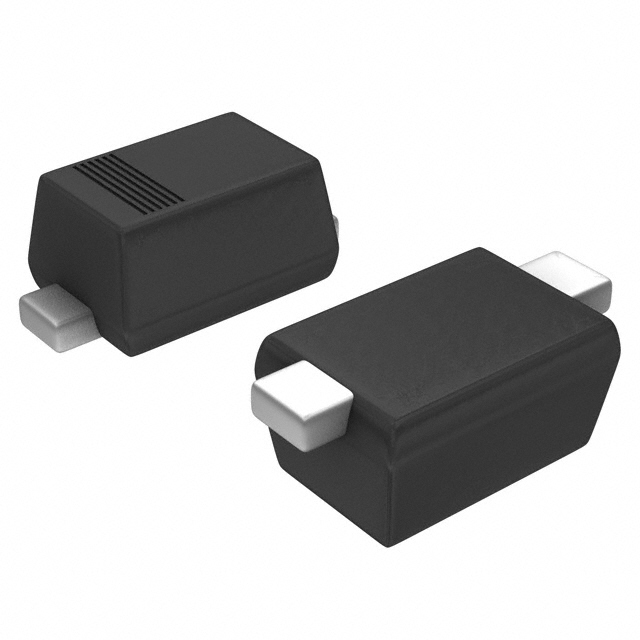

NXP SEMICONDUCTORS 变容二极管 BB182,115

BB182,115概述

    电子元器件产品技术手册

    1. 产品简介


    1.1 基本描述
    BB182 是一种采用平面工艺技术制造的可变电容二极管,封装形式为SOD523(SC-79)超小型塑料表面贴装封装。通过滑动匹配(gliding matching)和直接匹配装配(Direct Matching Assembly, DMA)程序,该器件实现了优异的匹配性能。
    1.2 特点
    - 高线性度
    - 精确匹配(高达2% DMA)
    - 超小型塑料SMD封装
    - 在28V反向电压下电容值Cd为2.7pF;Cd(1V)到Cd(28V)的比率可达22
    - 低串联电阻
    1.3 应用领域
    - VHF电视调谐器中的电子调谐,适用于Band A至160MHz频段
    - 电压控制振荡器(VCO)

    2. 技术参数


    | 参数 | 规格 | 单位 |
    |
    | 反向电压VR | - | 32 V |
    | 最大峰值反向电压 | 在串联10kΩ电阻时 | 35 V |
    | 正向电流IF | - | 20 mA |
    | 存储温度Tstg | -55 至 +150 | °C |
    | 结温Tj | -55 至 +125 | °C |
    | 反向电流IR(典型) | 28V时 | nA |
    | 反向电流IR(最大) | 28V时,结温85°C时 | 200 nA |
    | 串联电阻rs(典型) | 100MHz时Cd=30pF | 1.2 Ω |
    | 电容Cd(典型) | 1MHz时 | pF |
    | 电容比Cd(1V)/Cd(28V) | 1MHz时 | 22 |

    3. 产品特点和优势


    BB182的高线性度和精确匹配能力使其在高精度电子调谐和VCO应用中表现出色。其超小型封装使得它非常适合空间受限的设计。此外,低串联电阻减少了信号传输过程中的损耗,提高了整体性能。

    4. 应用案例和使用建议


    应用案例:
    - 在VHF电视调谐器中用于频率调谐,覆盖160MHz频段
    - 作为电压控制振荡器的一部分,实现精确的频率控制
    使用建议:
    - 在选择BB182时,需确保系统能够承受32V的反向电压,并且正向电流不超过20mA
    - 使用过程中应避免长时间处于高结温状态,以防止可靠性下降

    5. 兼容性和支持


    BB182采用了SOD523封装标准,这与其他许多现代电子元器件和设备是兼容的。NXP提供了详尽的技术支持,用户可以通过官方网站获取更多信息和支持。

    6. 常见问题与解决方案


    问题1: 如何确定BB182的电容值?
    - 解决方案: 通过查看技术手册中的图表,例如图1和图3,可以找到不同反向电压下的电容值。
    问题2: 在高温环境下使用BB182会有什么影响?
    - 解决方案: 需要保证结温不高于125°C。可以在电路设计中加入散热措施,如散热片或热管,以保持器件在安全温度范围内运行。

    7. 总结和推荐


    综上所述,BB182是一款性能优良的可变电容二极管,具有高线性度、精确匹配和低串联电阻等特点。适合应用于电子调谐和电压控制振荡器等领域。强烈推荐使用这款产品来提升系统的整体性能和稳定性。

BB182,115参数

参数
配置 独立式
电容比 22
Vr-反向电压 32V
二极管电容 0.00000289uF
不同 Vr,F 时的 Q 值 -
电容比条件 -
长*宽*高 1.25mm*850μm*650μm
通用封装 SOD-523
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

BB182,115厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

BB182,115数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 变容二极管 NXP SEMICONDUCTORS BB182,115 BB182,115数据手册

BB182,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
