BB 833 E6433

产品分类: 变容二极管
产品描述: 30V 0.0000009uF 12.4 贴片安装
供应商型号:
供应商:
标准整包数: 0

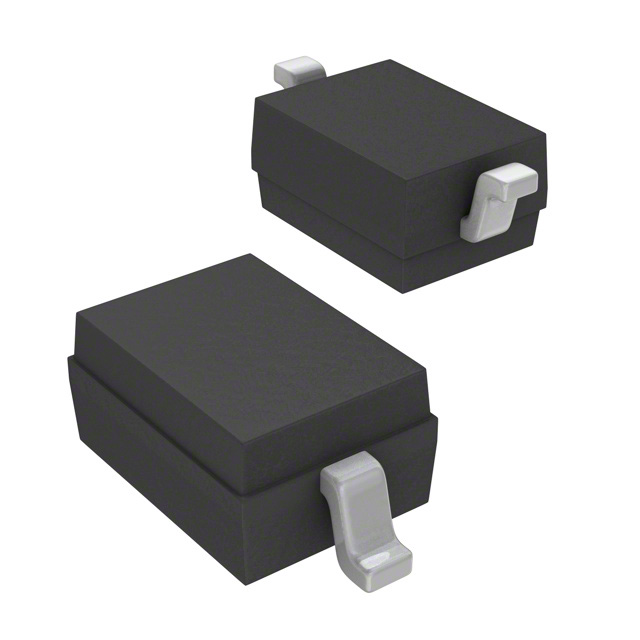

INFINEON TECHNOLOGIES 变容二极管 BB 833 E6433

BB 833 E6433概述

    BB833 Silicon Tuning Diodes 技术手册

    1. 产品简介


    BB833硅调谐二极管是专门为电视卫星调谐器设计的高性能硅二极管。它具有广泛的频率范围(最高可达2.5GHz),高电容比,以及无铅(符合RoHS标准)封装,适用于对高频信号处理有较高要求的应用场景。

    2. 技术参数


    - 最大额定值:
    - 反向电压 (VR): 30V
    - 峰值反向电压 (\(VR{RM}\)): ≥ 35V
    - 正向电流 (IF): 20mA
    - 工作温度范围 (Top): -55°C 至 150°C
    - 存储温度 (Tstg): -55°C 至 150°C
    - 直流特性:
    - 反向电流 (IR): 在VR = 30V时 ≤ 20nA,在TA = 85°C时 ≤ 500nA
    - 交流特性:
    - 二极管电容 (CT):在VR = 1V, f = 1MHz时为8.5pF至10pF;在VR = 28V, f = 1MHz时为0.6pF至0.9pF
    - 电容比 (CT1/CT28): 11至12.4
    - 电容匹配 (∆CT/CT): ≤ 3%
    - 系列电阻 (rS): 在VR = 1V, f = 470MHz时为1.8Ω

    3. 产品特点和优势


    BB833硅调谐二极管具有以下显著特点:
    - 频率范围广:高达2.5GHz,适合现代高频通信应用。
    - 高电容比:在不同电压下保持稳定的电容比,确保调谐的准确性。
    - RoHS合规性:采用无铅封装,环保且安全。
    - 温度稳定性好:能在极端环境下保持稳定性能。
    这些特点使其成为高精度调谐电路的理想选择,广泛应用于电视卫星调谐器、无线通信设备等领域。

    4. 应用案例和使用建议


    应用案例:
    - 电视卫星调谐器:BB833用于提高接收信号的质量和稳定性。
    - 无线通信设备:提供精确的频率控制,保证通信效率。
    使用建议:
    - 散热管理:在高功率应用中,确保良好的散热措施,以防止过热。
    - 电路布局:合理布局电路,减少寄生电容的影响,确保调谐效果。

    5. 兼容性和支持


    BB833硅调谐二极管支持多种标准封装形式,易于与其他设备集成。Infineon Technologies提供了详尽的技术支持文档和应用指南,确保客户能够充分利用该产品的性能优势。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号失真严重 | 检查连接线是否正确,确认是否存在寄生电容影响 |
    | 反向电流过大 | 更换为更高额定值的二极管或检查电路设计 |

    7. 总结和推荐


    综上所述,BB833硅调谐二极管凭借其广泛的频率范围、高电容比和出色的温度稳定性,在高频信号处理领域具有明显的优势。对于需要精确调谐和稳定性能的应用场合,我们强烈推荐使用BB833硅调谐二极管。其卓越的性能和可靠的支持体系使其成为市场上同类产品的佼佼者。

BB 833 E6433参数

参数
电容比条件 -
配置 -
电容比 12.4
Vr-反向电压 30V
二极管电容 0.0000009uF
不同 Vr,F 时的 Q 值 -
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

BB 833 E6433厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BB 833 E6433数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 变容二极管 INFINEON TECHNOLOGIES BB 833 E6433 BB 833 E6433数据手册

BB 833 E6433封装设计

查看详情并下载
Symbol
Footprint
3D Model
