1SV311(TPH3,F)

产品分类: 变容二极管
厂牌: TOSHIBA
产品描述: 10V 0.00000545uF C1/C4 2.1 贴片安装 1.2mm*800μm*600μm
供应商型号: 4386865
供应商: 海外现货
标准整包数: 5

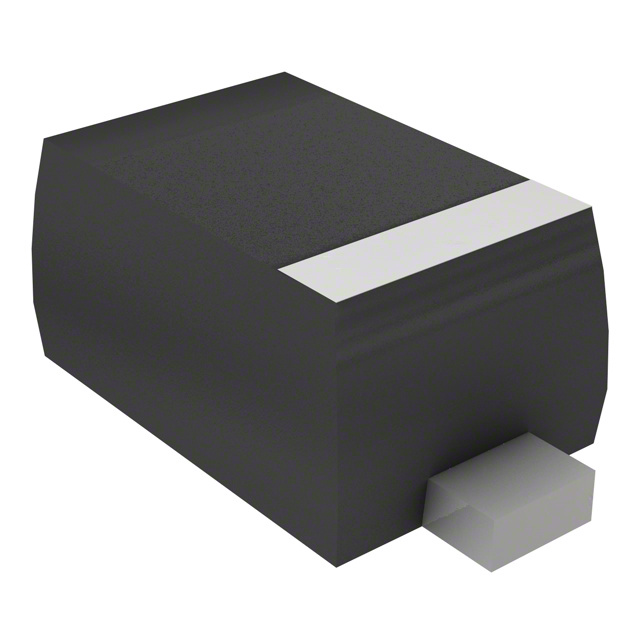

TOSHIBA 变容二极管 1SV311(TPH3,F)

1SV311(TPH3,F)概述

    1SV311 UHF Band Radio Voltage Controlled Oscillator (VCO) 技术手册

    产品简介


    1SV311 是东芝公司生产的硅外延平面型二极管,特别设计用于超高频(UHF)频段的无线电调谐器。该产品以其高电容比、低串联电阻以及适用于小尺寸调谐器而著称,是众多电子设备中的关键组件。

    技术参数


    - 反向电压 (VR): 最大值 10V
    - 串联电阻 (rs): 典型值 0.28Ω(在 1V 和 470MHz 下测量)
    - 电容 (C1V, C4V):
    - C1V(在 1V, 1MHz 下测量):9.7pF ~ 11.1pF
    - C4V(在 4V, 1MHz 下测量):4.45pF ~ 5.45pF
    - 电容比 (C1V / C4V): 典型值 2.1
    - 绝对最大额定值:
    - 工作结温 (Tj): 125°C
    - 储存温度范围 (Tstg): -55°C ~ 125°C
    - 电气特性:
    - 反向电流 (IR): 在 10V 反向电压下,典型值为 3nA

    产品特点和优势


    1SV311 的独特之处在于其高电容比和低串联电阻,使其非常适合用于小型调谐器。此外,该产品具有出色的可靠性和稳定性,能够在各种条件下保持稳定的工作表现。其紧凑的设计使得它成为便携式和微型设备的理想选择。

    应用案例和使用建议


    1SV311 主要应用于 UHF 频段的无线电信号调谐器。例如,在无线通信系统中,它可以用来调整和稳定信号频率。为了确保最佳性能,建议在使用过程中保持适当的温度和电流负载,避免长时间高负载工作导致可靠性降低。

    兼容性和支持


    东芝官方文档中并未明确指出该产品与其他电子元器件或系统的具体兼容性信息。但根据以往经验,这类产品通常具有良好的兼容性。东芝提供了详尽的技术手册和支持文档,帮助用户解决可能出现的技术问题。

    常见问题与解决方案


    1. 问:如何确保1SV311的长期稳定性?
    - 答:建议定期进行可靠性测试并参考东芝半导体可靠性手册,确保产品在预期环境下使用。
    2. 问:在高温条件下,产品的性能是否会受影响?
    - 答:请遵循东芝提供的降额概念和方法,适当降低工作条件以保证长期可靠性。

    总结和推荐


    总体而言,1SV311 是一款性能卓越、用途广泛的电子元器件,特别适合用于需要高电容比和低串联电阻的应用场景。对于需要稳定且高性能调谐器设计的用户来说,这款产品是一个很好的选择。虽然存在一些使用限制和注意事项,但通过遵循制造商的建议,可以最大限度地发挥其潜力。因此,我们强烈推荐将1SV311用于合适的应用场合。

1SV311(TPH3,F)参数

参数
二极管电容 0.00000545uF
不同 Vr,F 时的 Q 值 -
电容比条件 C1/C4
配置 -
电容比 2.1
Vr-反向电压 10V
长*宽*高 1.2mm*800μm*600μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

1SV311(TPH3,F)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

1SV311(TPH3,F)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 变容二极管 TOSHIBA 1SV311(TPH3,F) 1SV311(TPH3,F)数据手册

1SV311(TPH3,F)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 3.8473
50+ ¥ 3.5514
250+ ¥ 3.2554
1000+ ¥ 3.2554
2000+ ¥ 3.2554
库存: 3840
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 19.23
直接购买
加入购物车
